- •4 Основными показателями радиоприемных устройств являются
- •12 Основными показателями радиопередающих устройств являются
- •1 Низкочастотных токов
- •1 Не более 20 %
- •1 Малые нелинейные искажения
- •1 Большие нелинейные искажения
- •4 Большие нелинейные искажения
- •4 Малые нелинейные искажения
- •3 Широкая полоса пропускания
- •2. Малые нелинейные искажения
- •3. Влияние паразитной амплитудной модуляции
- •2. Большие нелинейные искажения
- •2. Большие нелинейные искажения
- •3. Влияние паразитной амплитудной модуляции
1 Не более 20 %
2 не более 30 %
3 не более 50 %
4 не более 80 %
5 не более 90 %
47 Дана зависимость изменения выходного тока от сопротивления нагрузки Rэ ГВВ.
Напишите номер варианта, в котором КПД имеет максимальное значение
1 при Rэ = 0
2 при Rэ1 или недонапряженный режим
3 при Rэ2 или критический режим
4 при Rэ3 или перенапряженный режим
48 На рисунке представлена зависимость коэффициентов разложения Берга от угла отсечки.
Известно, что Imax = 200 mA, θ =120. Определите ток 2-ой гармоники и дайте ответ цифрой в mA (20)
49 Определите оптимальный угол отсечки для 3-ей гармоники и дайте ответ цифрой (40)
50 Расчет оптимального угла отсечки по зависимости коэффициентов разложения Берга дан условно:
θопт = 120 / А
Запишите соответствие букве A цифру из следующего списка:
1 – Rэ – эквивалентное сопротивление нагрузки
2 – 0 – коэффициент Берга
3 – Imax – максимальное значение тока
4 – n = 1, 2, 3…. – номер гармоники
5– I1 ,I 2 ,I3, … In – номер амплитуды 1-й, 2-й, 3-й ... n –й гармоник
51 Какие функции возложены на выходной каскад радиопередающего устройства.
1 создание требуемой мощности в антенне
2 создание требуемого уровня напряжения в антенне
3 согласование выходного сопротивления электронного прибора и эквивалентного сопротивления антенны
4 согласование токов электронного прибора и антенны
5 согласование рабочей полосы частот электронного прибора и антенны
52 Почему в выходных каскадах мощных передающих устройств используют радиолампы.
1 простота технической реализации
2 низкая стоимость производства радиоламп
3 транзисторы не могут обеспечить высокую выходную мощность
радиолампы имеют хорошие параметры помехоустойчивости
5 низкий уровень побочных излучений
53 Укажите достоинства простой схемы выходного каскада.
1. высокий коэффициент полезного действия
2. простота настройки, по максимуму в антенне
3. сложность конструкции и технической реализации
4. при обрыве антенны электронные приборы могут выйти из строя
5. сложность настройки и поддержания устойчивой связи
6. высокая стоимость и большие размеры
54 Укажите недостаток простой схемы выходного каскада.
1. высокий коэффициент полезного действия
2. простота настройки, по максимуму в антенне
3. сложность конструкции и технической реализации
4. при обрыве антенны электронные приборы могут выйти из строя
5. сложность настройки и поддержания устойчивой связи
6. высокая стоимость и большие размеры
55 Напишите достоинство сложной схемы выходного каскада.
1 простота технической реализации
2 лучшая фильтрация высших гармоник
3 устойчивое обеспечение цифровой связи
4 сложность конструкции колебательной системы
5 большие масса и габариты
56 Укажите недостатки сложной схемы выходного каскада.
1 простота технической реализации
2 лучшая фильтрация высших гармоник
3 устойчивое обеспечение цифровой связи
4 сложность конструкции колебательной системы
5 большие масса и габариты

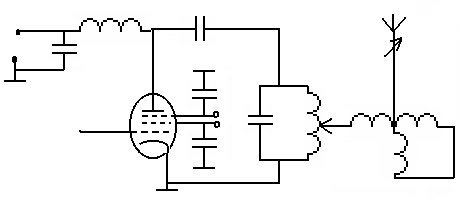

57?Какая особенность возложена на антенный и промежуточный колебательные контуры
L ДР СДР
+ А
ЕА СБЛ
- L
V1 Eg1 LСВ
UС
Eg2
1 коррекция амплитудно-частотной характеристики
2 увеличение полосы пропускания
3 согласования с параметрами линии связи
4 настройка контура в резонанс и регулировка линии связи мало зависят друг от друга
5 снижение искажений
58 Напишите основные характеристики амплитудных модуляторов
1 чувствительность принимаемого сигнала
2 модуляционная характеристика
3 амплитудно-частотная характеристика по модулирующей частоте
4 параметры помехоустойчивости
5 искажения, возникающие при модуляции
59?Дан график модуляционной характеристики при амплитудной модуляции. Какой она может иметь вид
1 нелинейный
2 линейный
3 кусочно-линейно-нелинейный
4 кусочно-линейно-резонансный
5 с резонансным усилением
60 Что кроме несущей и модулирующего сигнала может поступать на базу транзистора АМ.
1 напряжение питания
2 напряжение смещения
3 напряжение постоянной составляющей
4 частотнозависимое напряжение гетеродина
5 частотнонезависимое напряжение гетеродина
61?Назовите достоинство изображенной на рисунке схемы базовой амплитудной модуляции.
