7. Предварительный подбор подшипников
Быстроходный и промежуточный валы. По диаметру dП = 40 мм назначаем – шариковые радиальные подшипники легкой серии № 208 (С = 32,0 кН; С0 = 17,8 кН) ГОСТ 8338-75.
Тихоходный вал. По диаметру dП = 65 мм назначаем – шариковые радиальные подшипники легкой серии № 213 (С = 56,0 кН; С0 = 34,0 кН) ГОСТ 8338-75.
8. Проверка зубьев на прочность
Выбор материала.
Для шестерни:
Сталь 40Х ГОСТ 4543-71
Термообработка – закалка ТВЧ
Твердость поверхности 45…55 HRC
Для колеса:
Сталь 40Х ГОСТ 4543-71
Термообработка – улучшение
Твердость 260…280 HB
8.1 Расчет допускаемых контактных напряжений
а) для шестерни
Коэффициент безопасности
SH = 1,2 при закалке
Hlim 1 = 17HRC + 200 = 1750 +200 = 1050 МПа
Коэффициент долговечности

-

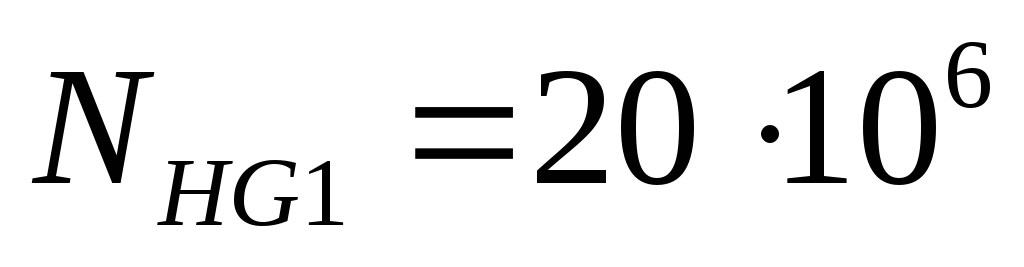

базовое число циклов пр. усталости
По рисунку 8.40 [1]
![]()
Время работы t = 12000 часов
Число циклов нагружения за срок работы
![]()
Эквивалентное число нагружений
![]()

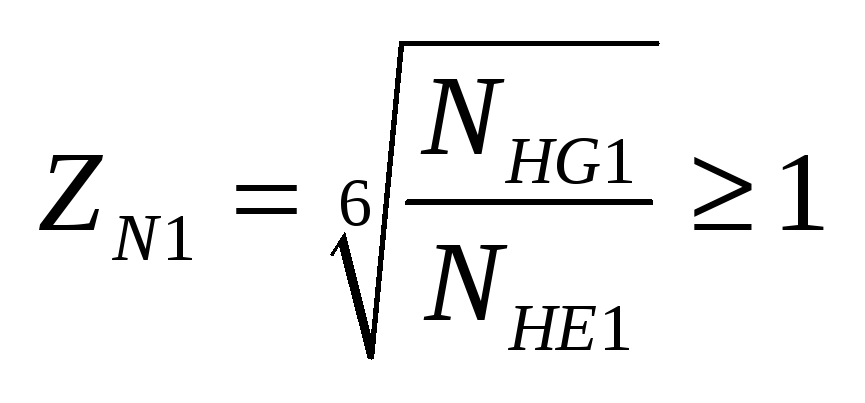

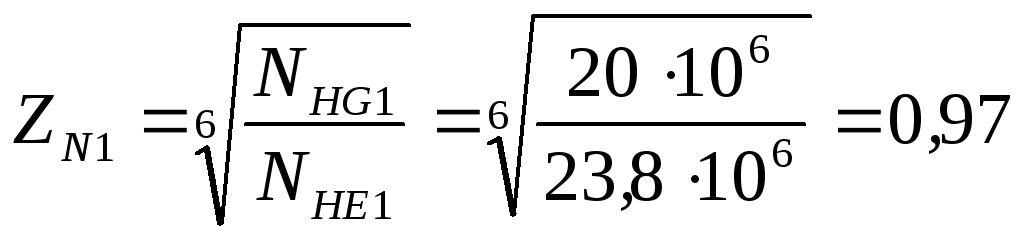

Коэффициент долговечности
![]()
Принимаем ZN1 = 1.

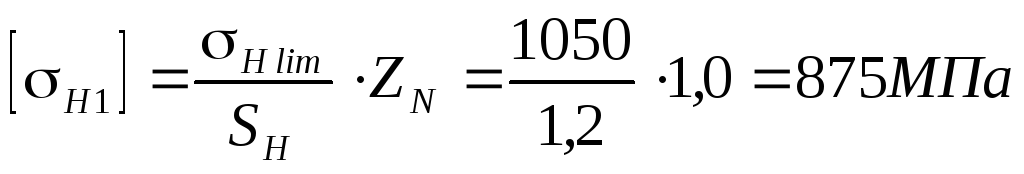

Допускаемое контактное напряжение
![]()
б) для колеса
Коэффициент безопасности
SH = 1,1 при однородной структуре зуба
Hlim 2 = 2HB + 70 = 2270 +70 = 610 МПа
Коэффициент долговечности

-

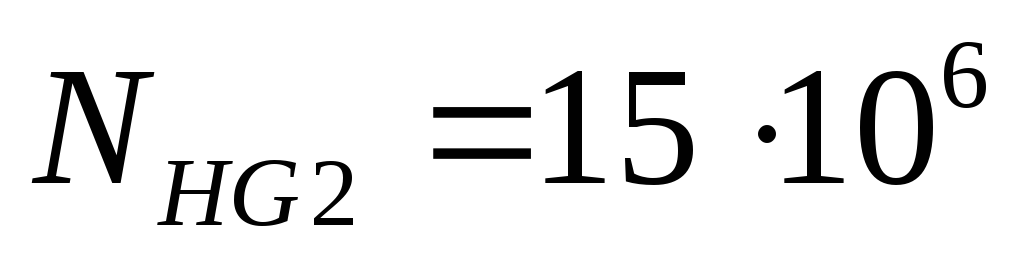

базовое число циклов пр. усталости
По
рисунку 8.40 [1]
![]()
Время работы t = 12000 часов
Число циклов нагружения за срок работы
![]()
Эквивалентное число нагружений
![]()

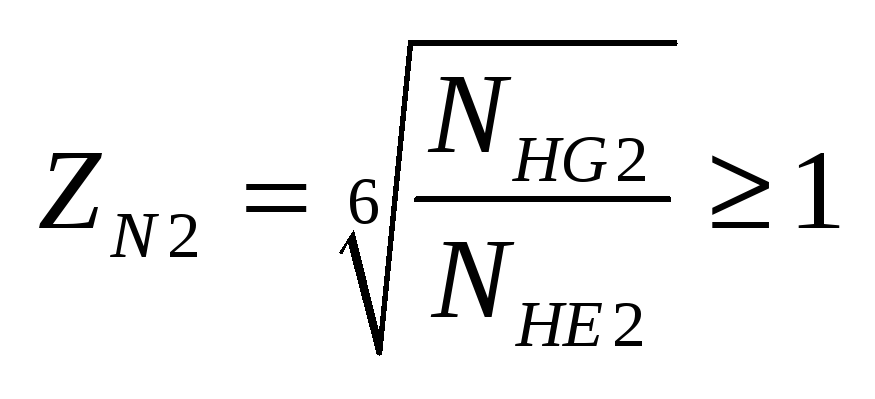

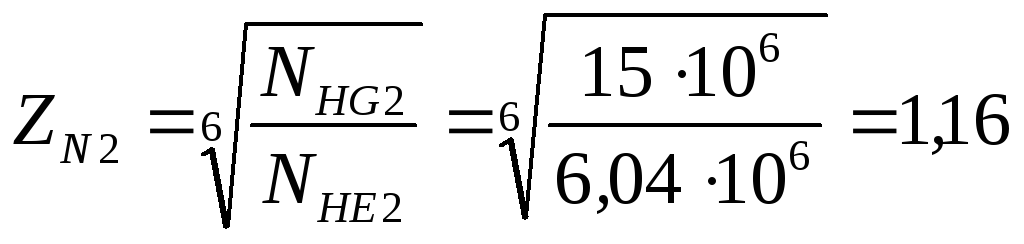

Коэффициент долговечности
![]()

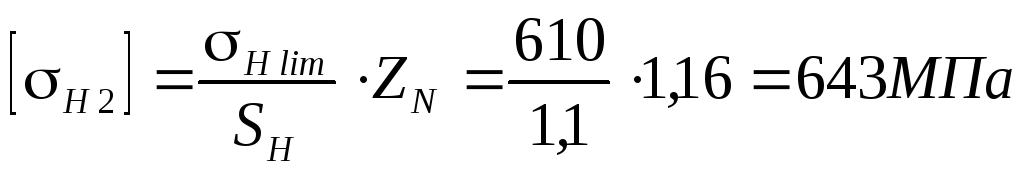

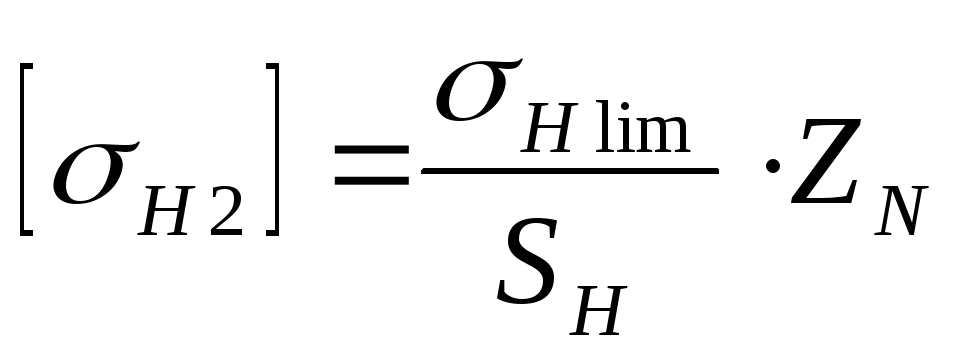

Допускаемое контактное напряжение
![]()

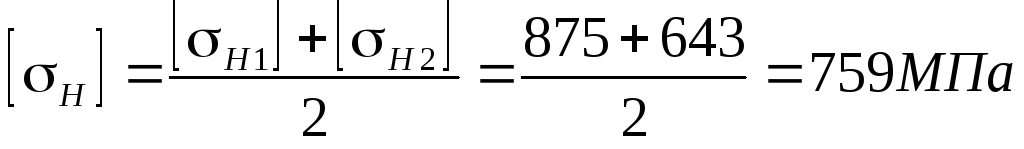

Допускаемое контактное напряжение передачи
![]()
8.2. Расчет допускаемых изгибных напряжений
а) для шестерни
,
где
-
предел выносливости при изгибе
YN - коэффициент долговечности
YA - коэффициент, учитывающий характер приложения нагрузки
SF - коэффициент безопасности
SF = 1,75 (улучшение)
YA = 1 (нереверсивная нагрузка)
F lim1 = 900 МПа
,
где NFG - базовое число циклов
NFE - эквивалентное число циклов нагружения
-
для сталей
![]()
![]()
Число циклов нагружения за срок работы
![]()
Эквивалентное число циклов нагружения
![]()

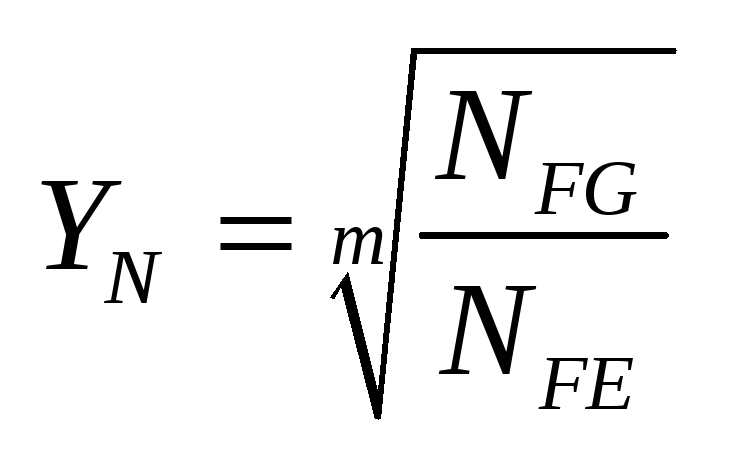

Коэффициент долговечности
![]()
Принимаем YN1 = 1,0.
Допускаемое изгибное напряжение для шестерни
![]()
б) для колеса
,
где
-
предел выносливости при изгибе
YN - коэффициент долговечности
YA - коэффициент, учитывающий характер приложения нагрузки
SF - коэффициент безопасности
SF = 1,75 (улучшение)
YA = 1 (нереверсивная нагрузка)
F lim2 = 1,8HB2 = 1,8 270 = 486 МПа
,
где NFG - базовое число циклов
NFE - эквивалентное число циклов нагружения
-
для сталей
![]()
![]()
Число циклов нагружения за срок работы
![]()
Эквивалентное число циклов нагружения
![]()

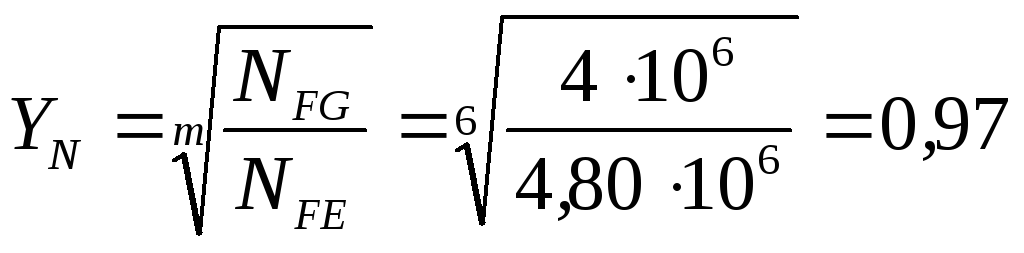

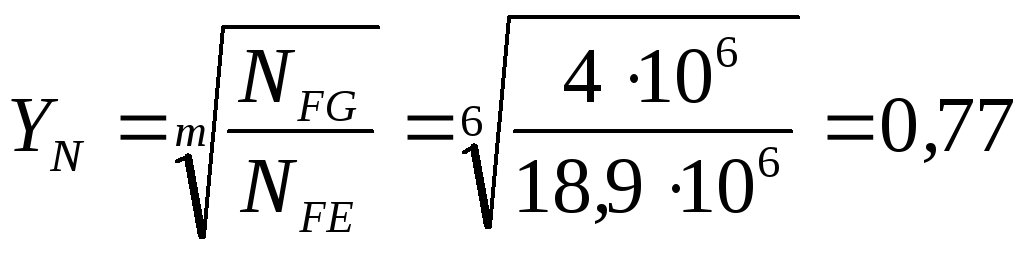

Коэффициент долговечности
![]()
Принимаем YN2 = 1,0.

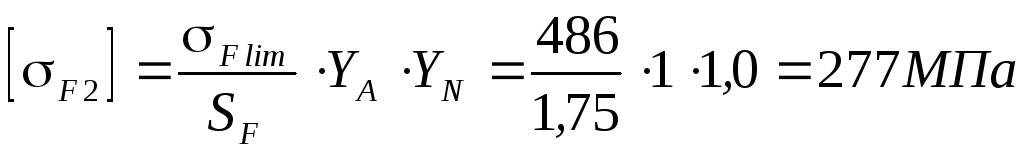

Допускаемое изгибное напряжение для колеса
![]()
8.3. Расчет прочности зубьев по контактным напряжениям

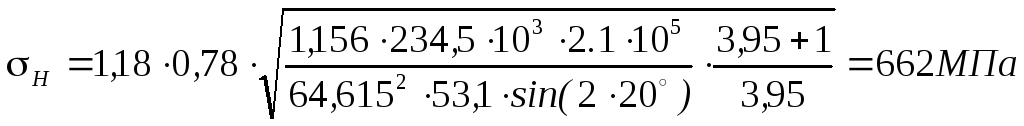

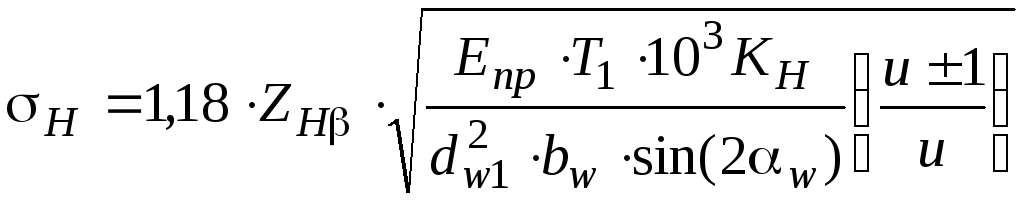

Контактное напряжение в передаче

По степени точности 8 [1] скорости передачи

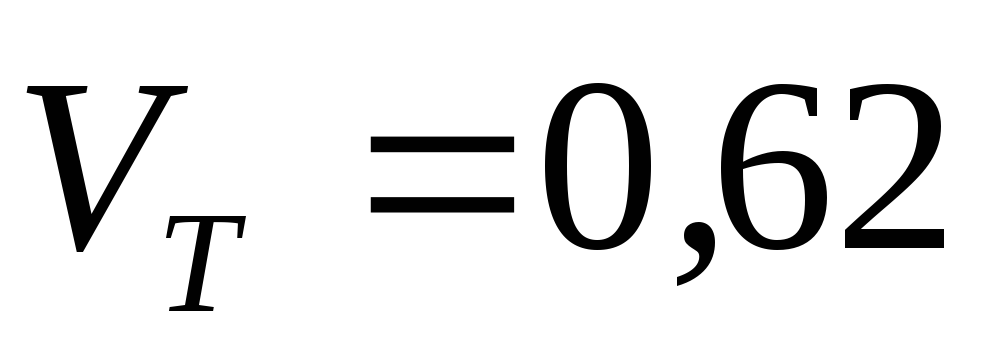

м/с,

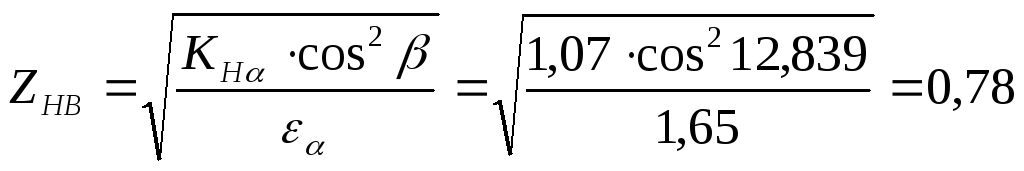

определим коэффициент, учитывающий распределение нагрузки между зубьями
KH =1,07.
Коэффициент динамичности
KHV =1,02.

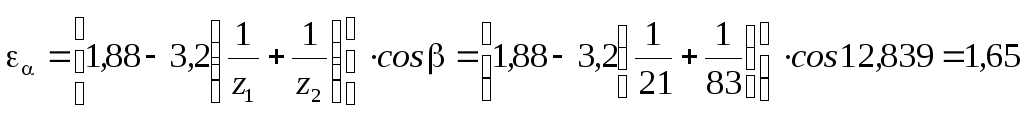

Коэффициент перекрытия
.

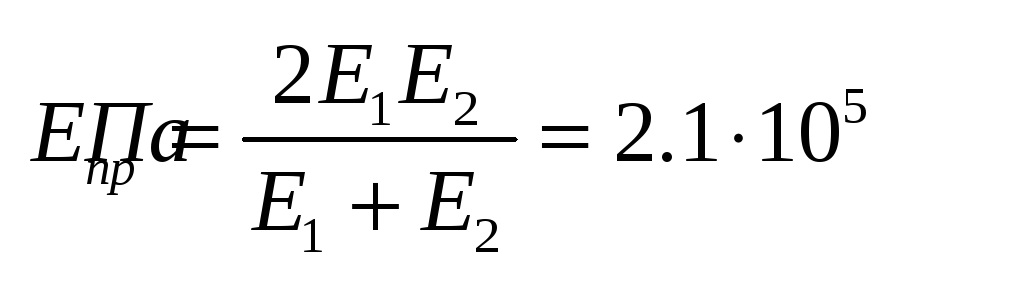

Приведенный модуль упругости зубчатой пары

Тогда коэффициент повышения прочности

Найдем коэффициент концентрации нагрузки (KH) по длине контактных линий
,
![]()
![]()
![]()
![]()
![]()

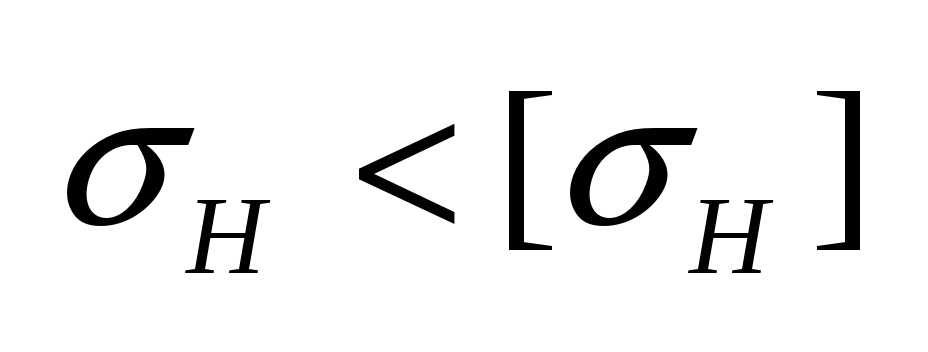

Условие
прочности
выполнено.
