3.3. Техническое обслуживание трансформаторов
Эксплуатация трансформаторного масла - ответственный этап обслуживания. Масло предназначено для изоляции находящихся под напряжением частей трансформатора, для отвода тепла, а также для предохранения изоляции от быстрого увлажнения при проникновении влаги. Свойства масла определяются его химическим составом, который зависит от качества сырья и применяемых способов его очистки.
Рекомендуется применять масло определенной марки. Допускается при соблюдении ряда условий производить заливку трансформаторов сме-сью масел.
Масла, применяемые для заливки и доливки, должны иметь сертификат, подтверждающий соответствие масла стандарту. Состояние масла оценивается по результатам испытаний, которые делятся на три вида:
- испытание на электрическую прочность, включающее определение пробивного напряжения, определение наличия воды, визуальное определение содержания механических примесей;
- сокращенный анализ, включающий, кроме названного выше, определение кислотного числа, содержания водорастворимых кислот, температуры вспышки и цвета масла;
- испытания в объеме полного анализа, включающие сокращенный анализ, определение tgφ, натровой пробы, стабильности против окисления, а также количественное определение влагосодержания и механических примесей.
Пробу для испытания отбирают в стеклянные банки вместимостью 1 л с притертыми пробками, укрепляют этикетки с указанием оборудования, даты, причины отбора пробы, а также фамилии лица, отобравшего пробу. Проба отбирается из нижних слоев масла. Методика испытания масла оговорена стандартами (ГОСТ6581-75*, 6370-83, 1547-84, 6356-75*).
Качество масла оценивается по следующим показателям:
- кислотное число, мг КОН на 1 г масла - не более 0,02;
- температура вспышки, °С - не ниже 150;
- tg φ при 90°С, % - не более 2,6;
- натровая проба по ГОСТ 19296-73, балл - не более 0,4.
стабильность против окисления:
- содержание летучих низкомолекулярных кислот, мг КОН на 1 г масла - не более 0,005;
- массовая доля осадка после окисления, % - 0;
- кислотное число окисленного масла, мг КОН на 1 г масла - не более 0,1;
- температура застывания, °С - не выше - 45;
- вязкость кинематическая, (м /с) - не более 10-6:
- при 20°С - 28;
- при 50°С - 9;
- при минус 30°С - 1300.
Пробивное напряжение масла должно быть не менее 35 кВ/мм для трансформаторов классов напряжения 60...220 кВ, не менее 25 кВ/мм для трансформаторов напряжением 20...35 кВ.
Ухудшение характеристик масла вызывается воздействием температуры, повышенной напряженностью, содержащегося в масле кислорода, его контактированием с металлами (сталью, медью) и изоляционными деталями, присутствием посторонних примесей и др.
Рекомендуются следующие объем и периодичность испытаний масла:
- перед первым включением трансформатора в работу проводится проверка масла в сокращенном объеме;
- через 10 дней и через месяц для трансформаторов ПО напряжением 220 кВ, а для трансформаторов напряжением 330 кВ и выше также и через три месяца проводятся испытания в том же объеме, как и перед включением; кроме того, через трое суток после включения и далее через 14 суток, один, три и шесть месяцев у всех трансформаторов напряжением ПО кВ и выше производится хроматографический анализ газов, растворенных в масле;
• при дальнейшей эксплуатации испытания масла производят в соответствии с периодичностью текущих ремонтов.
Контакт масла трансформатора с атмосферным воздухом приводит к насыщению его кислородом, а также и увлажнению. В результате снижается электрическая прочность масла. Для удаления из масла влаги используют способы центрифугирования, фильтрования и осушки масла.
Защита масла от увлажнения и старения. Для этого используются: расширитель, воздухоосушители, адсорбционные и термосифонные фильтры, устройства азотной и пленочной защиты. Для повышения стабильности масел применяют антиокислительные и стабилизирующие присадки.

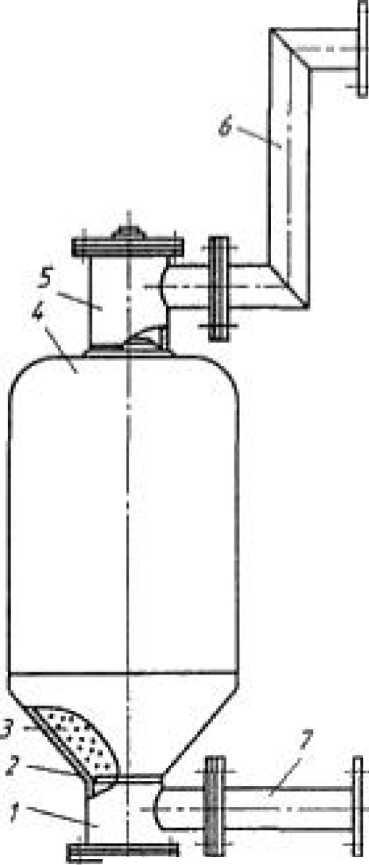

Рисунок 8
Адсорбционные масляные фильтры предназначены для непрерывной регенерации масла трансформатора в процессе его эксплуатации с циркуляционной (Ц) и дутьевой циркуляционной (ДЦ) системами охлаждения, обеспечивающими принудительную циркуляцию масла через фильтр.
Трансформаторные фильтры с естественной масляной (М) и дутьевой (Д) системами охлаждения, когда циркуляция масла в фильтре обеспечивается только за счет разности плотностей нагретого и охлажденного масла, называют термосифонными (рис. 8, где 1 - бункер для удаления сорбента; 2 - металлическая решетка с сеткой; 3 -силикагель (сорбент); 4 - корпус фильтра; 5 -бункер для подачи силикагеля; 6, 7 - трубы для подсоединения к баку).
Количество сорбента в термосифонном фильтре составляет 1 % массы масла в трансформаторе. За счет пленочной защиты полностью удаляются влага и газ из масла и изоляции. Полная герметизация осуществляется за счет установки внутри расширителя эластичной емкости, предназначенной для компенсации температурного изменения объема масла.
Эта емкость плотно прилегает к внутренней поверхности расширителя и масла (рис. 9, где 1 - воздухосушитель; 2 - стрелочный масло-указатель; 3 - эластичная ёмкость; 4 - соединительный патрубок; 5 -монтажный люк; 6 - расширитель; 7 - реле поплавкового типа; 8 - газовое реле) и обеспечивает герметизацию масла от окружающей среды.
Внутренняя полость эластичной емкости соединена патрубком с окружающей средой через воздухоосушитель, который препятствует конденсации влаги на этой внутренней полости. В трансформаторах с пленочной защитой вместо предохранительной трубы устанавливают предохранительные клапаны, позволяющие обеспечить более надежную герметизацию.
Азотная защита заключается в том, что микропустоты в изоляции и масле, а также надмасляное пространство заполняют сухим азотом и гер-метизируют от окружающей среды при помощи мягких резервуаров, служащих для компенсации температурных изменений объема масла (рис. 10, где 1 - надмасляное пространство расширителя; 2 - шкаф; 3 - мягкий резервуар; 4 - азотоосушитель).
