Устройство электрокардиографа

Электрокардиограф

составляющие части

предназначение

Воспринимающее устройство

Усилители

Гальванометр
Регистрирующее устройство
Блок питания

Электроды, которые фиксируются на теле исследуемого для улавливания разности потенциалов
Увеличивают малое напряжение (1-2 мВ), обусловленное ЭДС, чтобы его можно было зарегистрировать
Измеряет величину напряжения
Регистрирует ЭКГ (включает лентопротяжный механизм и отметчик времени)
Получает питание от сети переменного тока либо от аккумулятора

Рис. 9.5. Распределение изопотенциальных линий

На поверхности тела человека, обусловленных электродвижущей силой сердца

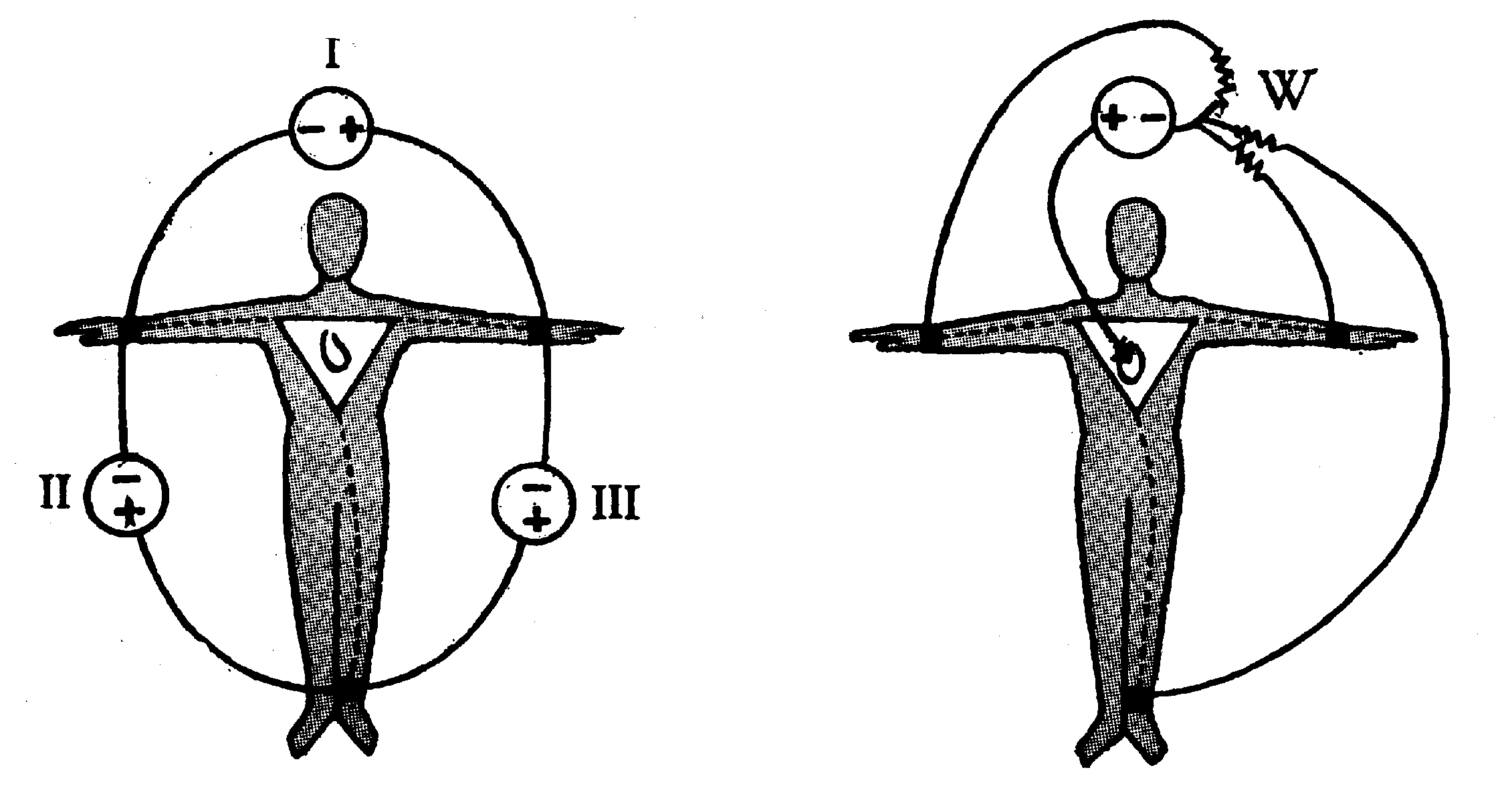

Рис. 9.6. Характеристика стандартных и усиленных однополюсных

Отведений от конечностей

Таблица 9.5

Расположение электродов грудных отведений

Отведение

Расположение активного электрода

обязательные грудные отведения

V₁
V₂
V₃
V₄
V₅
V₆

IV межреберье по правому краю грудины
IV межреберье по левому краю грудины
IV ребро по левой окологрудинной линии
V межреберье по левой срединноключичной линии
V межреберье по левой передней подмышечной линии
V межреберье по левой средней подмышечной линии

дополнительные грудные отведения

V₇
V₈
V₉

как V₆, но по левой задней подмышечной линии
как V₇, но по лопаточной линии
как V₈, но по околопозвонковой линии

Рис. 9.7. Регистрация электрокардиограммы при стандартных

И грудных отведениях

Рис. 9.8. Регистрация электрокардиограммы при однополюсных

Усиленных отведениях от конечностей

Используется прекордиальная картография в 35 точках на передней и боковой поверхностях грудной клетки. Электроды устанавливают пятью горизонтальными рядами от II до VI межреберья (по 7 в каждом ряду), располагая их от правой окологрудинной до левой заднеподмышечной линии. Прекордиальная картография позволяет исследовать большую зону миокарда, уточнять локализацию и размеры повреждений при инфаркте миокарда.
