22. Кручение стержня круглого поперечного сечения
Кручение – такой вид нагружения, при котором в поперечных сечениях стержня действует один единственный фактор – крутящий момент.
Вращающиеся или работающие на кручение стержни наз валами.
Свойства кручения в пределах упругих деформаций.
1)ось цилиндра – ось кручения – не деформируется
2 )поперечные сечения цилиндра остаются плоскими, перпендик-ми оси кручения и поворачиваются в процессе кручения отн др друга
3 )равноотстоящие др от друга поперечные сечения поворачиваются относ др друга на равные углы. φ – полный угол закручивания – угол поворота кольц сечений отн др дуга
4) в поперечных сечениях возник только кас напр, норм напряж пренебрежимо малы и в расчетах не учитываются
С ечение 1 относительно сечения 2 поворачивается на некоторый угол φ
CO2C’ = φ+dφ, dφ – угол CO2C’’
Угол θ – отн деформация при кручении
γ=θ*r, r – радиус, θ=dφ/dx
Отн сдвиг: γρ=ρθ, ρ – расстояние от оси до рассматриваемого элемента
На основании з Гука: τρ=Gγρ=Gρθ

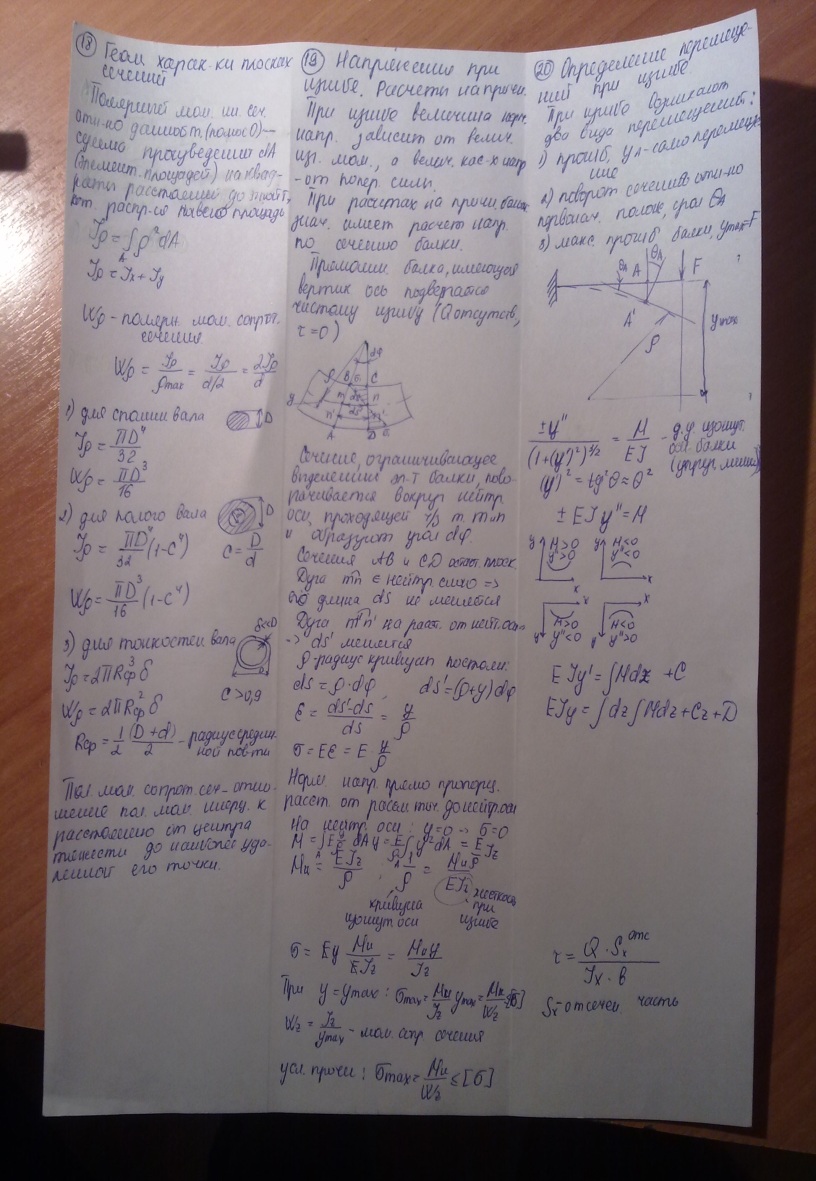

τ=T/Wρ= T*ρ/Iρ, Wp поляр момент сопротивляния сечения, Ip – пол момент инерции сечения
Угол закручивания: φ=Tl/(GIρ), GIp – жёсткость вала при кручении
23. Расчеты на прочность и жесткость при кручении.

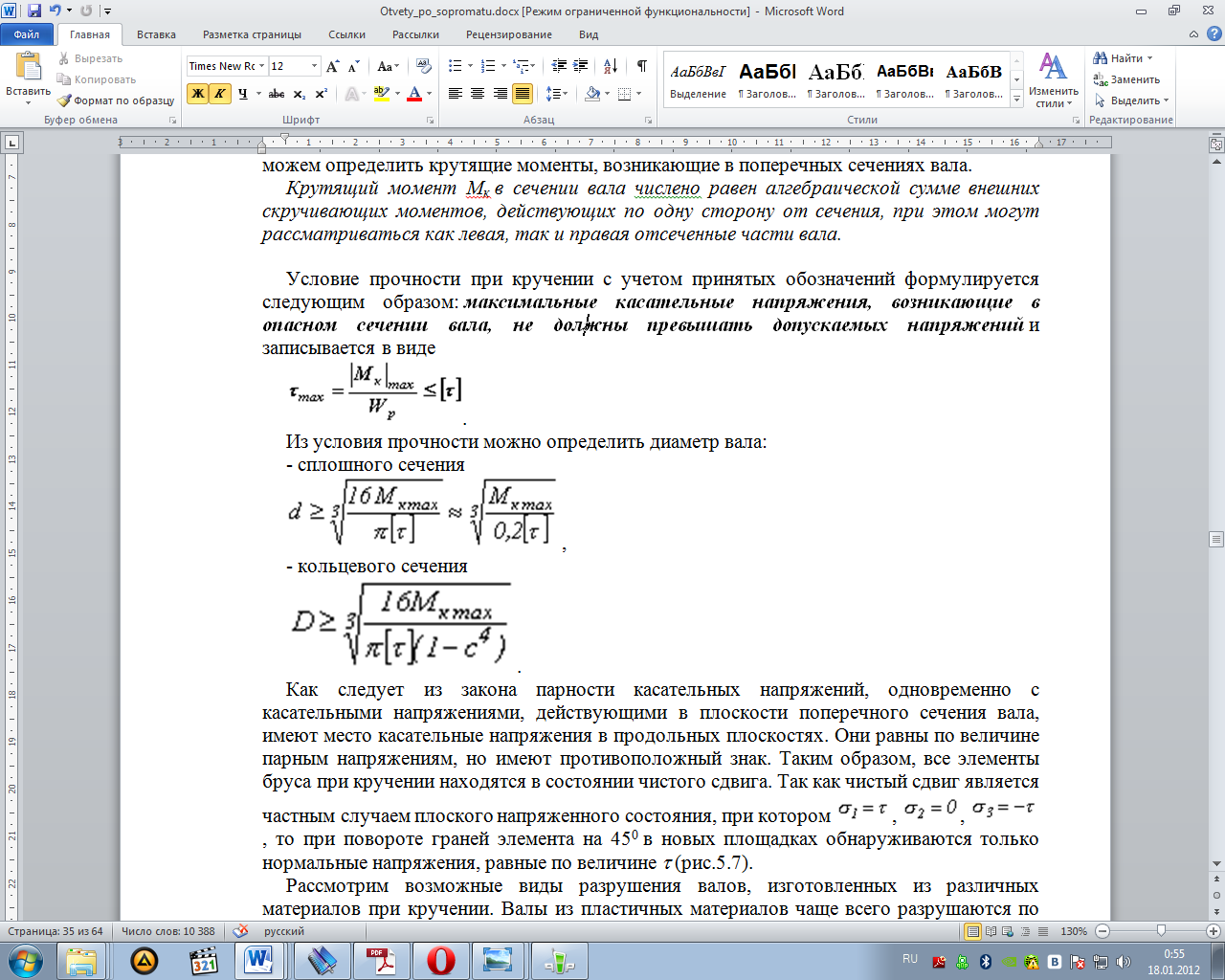

Прочность бруса, работающего на кручение, считают обеспеченной, если наибольшие касательные напряжения, возникающие в его опасном поперечном сечении, не превышают допускаемых:
|
|
Эта формула выражает условие прочности при кручении бруса круглого (кольцевого) сечения и служит для выполнения проверочной задачи.
Для проектировочной задачи определяем размеры вала:
Для опредеоения несущей способности : |
|
|
|
Крутящий момент , который входит в приведенные расчетные формулы, с помощью метода сечений должен быть выражен через внешние (скручивающие) моменты.
Расчет ведется для опасного поперечного сечения. Для бруса постоянного диаметра опасным является сечение, в котором возникает наибольший крутящий момент. Если диаметр бруса не постоянен, может оказаться, что наибольшие напряжения возникают не там, где крутящий момент максимален, следовательно, в этом случае вопрос об опасном сечении должен быть исследован дополнительно
24. Напряженное состояние и разрушение при кручении.
Условие прочности при кручении: максимальные касательные напряжения, возникающие в опасном сечении вала, не должны превышать допускаемых напряжений

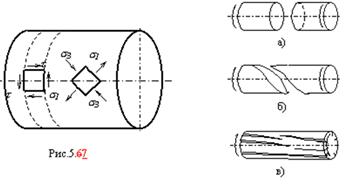

Рассмотрим возможные виды разрушения валов, изготовленных из различных материалов при кручении. Валы из пластичных материалов чаще всего разрушаются по сечению, перпендикулярному к оси вала, под действием касательных напряжений, действующих в этом сечении. Валы из хрупких материалов, разрушаются по винтовой поверхности наклоненной к оси вала под углом 450, т.е. по направлению действия максимальных растягивающих напряжений деревянных валов первые трещины возникают по образующим цилиндра, так как древесина плохо сопротивляется действ ию касател ьных напряжений, направленных вдоль волокон
(дорисовать крутящие моменты)
σ 1=σmax=τ, σ3=σmin=-τ
