13. Напряженное состояние при растяжении и сжатии
σ=N/A=F/A, σ1= σ, σ2, σ3=0
β= -90-α=90+α
ЛНС – линейно-напряженное состояние
σα=σ1*cos2α=σ0*cos2 α
τα=(σ1/2)*sin2α=(σ0/2)*sin2α
Положение наклонной площадки определется углом между направлением главного напряжения σ1 и внешней нормали площадки.
Угол считается положительным, если против часовой стрелки, отриц если по часовой
Заменив α на β и упростив, получаем: σβ= σ0 *sin2 α, τβ = - τα
Правило знаков для норм и кас напряжений
Норм напр σ>0, если они расстягивающие, кас напр τ>0, если при совпадении с напряжением нормаль надо поворачивать по часовой стрелке.
Свойства ЛНС
1)сумма нормальных напряжений по двум взаимно перпендикулярным площадкам величина постоянная и равна главному напряжению.
2)Касат напряжения численно равны и противоположны по знакоу – закон парности кас напряжений
3)Величина норм напряжения по наклонной площадке всегда < главн напряжения и достигает макс значения только в поперечных сечениях (когда угол = 0)
4)Кас напряжения максимальны в сечении при угле равном 450
1 4. Напряжения в наклонных площадках при плоском и объемном напряженных состояниях. Обобщенный закон Гука
Двухосное или плоское напряж состояние
σα= σα`+ σα ``, τα= τα`+ τα``
При плоском напряжении
σα=σ1*cos2α+σ2*sin2α
τα=0.5*(σ1-σ2)*sin2α
τmax=(σ1-σ2)/2, τmin=0
σα max=σ1, σα min=σ2
2 частных случая плоского напряженного состояния
когда главн напряжения равны между собой – равномерное двухосное растяжение или сжатие
2 ) Такое состояние – чистый сдвиг
2 задачи:
1)Прямая задача - Определение положения наклонной площадки
2)Обратная задача: известны σα, σβ , τα, τβ, нужно найти знач главных напряжений
σ1,2=0.5*( σσ +σβ)±0.5* , tg2α0=2τα/( σσ -σβ)
Обобщенный закон Гука
Обобщенный закон Гука представляет собой связь между напряжениями и деформациями в случае объемного, и как частый случай, плоского напряженных состояний.
Он может быть получен на основании закона Гука для линейного напряженного состояния и принципа независимости действия сил.
П усть задано произвольное объемное напряженное состояние с главными напряжениями , и . Представим его в виде суммы трех линейных напряженных состояний. Учитывая, что при линейном напряженном состоянии отн удлинение по вертикали и отн сужение по горизонтали равно
запишем выражение для линейной относительной деформации в направлении :
Деформации в направлении действия главных напряжений равны
15. Изгиб прямолинейного бруса. Общие понятия.
Изгибом называется вид деформации, при котором в попер сечениях бруса возникают изгибающие моменты.
Изгиб называется плоским, если плоскость действия изгибающего момента проходит через одну из главных осей поперечного сечения.
Если изгибающий момент Mx является единственным внутренним силовым фактором, то такой изгиб называется чистым. При наличии поперечной силы Qy изгиб называется поперечным.

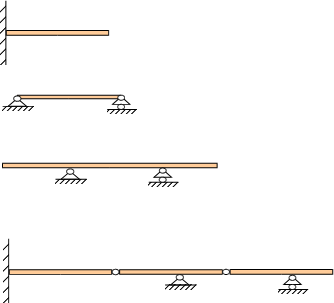

Брус, работающий при изгибе, называется балкой.
Признаки чистого изгиба
1)плоск попереч сеченя бруса остабтся плоскими и поворачиваются на некот угол относ-но др. друга
2)плоские продольные сечения искривляются
3)на вогнутой стороне волокна укорачиваются, на выпуклой – удлиняются и в центре балки сущ. нейтральный слой – горизонталь, котор не меняет своих размеров
