(Виробництва фірми Avancini)
Таблиця 9.2
Технічні характеристики тістомісильних машин фірми Avancini
Модель |
SP 10 |
SP 20 |
SP 25 |
SPE 40 |
Габаритні розміри, мм |
520x280x580 |
690x390x670 |
740x420x720 |
810x480x950 |
Вмістимість діжі, кг |
10 |
20 |
25 |
40 |
Мощность, кВт |
0,55 |
0,75 |
0,75 |
1,1 -1,4 |
Напруга |
220В, 50Гц |
|||
Маса, кг |
47 |
73 |
90 |
124 |
Особливості моделей |
Моделі мають не з'ємну діжу, рібочий інструмент (спіраль) та діжу виконану з нержавіючої сталі, 1 швидкість обертання спіралі |
2 швидкості обертання спіралі |
4. Збивальні машини
Збивальні машини
Технологічний процес у збивальних машинах розподіляється на три операції:
рівномірність розподілу компонентів;
розчинення окремих продуктів з утворенням однорідної маси;
насичення рідинної суміші за рахунок складного руху збивача.
Робочою ємністю збивальних машин і механізмів є нерухомий циліндр з дном у вигляді шарового елементу. Робочими інструментами є легко змінні збивачі (рис.9.3).
Рис.9.3. Робочі органи збивальних машин та механізмів:
1, 3, 7, 9, 11, 15 – Вінчики; 2, 4, 6, 13, 14 – плоско решітчасті; 5 – крюкоподібні; 8, 10, 12 – спарені плоско решітчасті; 16 – лопатевий.
Рис.9.4. Збивальна машина марки PL30VAR
5KPM50WH 5KSM90EWH

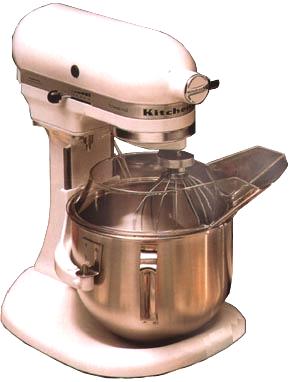

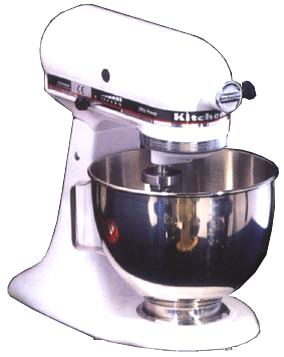

Рис. 9.5. Збивальні машини фірми KITCHENAID (Бельгія)
Збивальні машини фірми KITCHENAID мають компактне виконання, що дозволяє їх встановлювати на підприємствах з невеликими потужностями. Вони мають надійну конструкцію та безпечні в експлуатації. Ємності виконані з нержавіючої сталі та мають окрему пластикову кришку.
B5B В20A В30A / В40A В60А
Рис.9.6. Збивальні машини фірми KITCHENAID серії В
Таблиця 9.3.
Технічні характеристики збивальних машин серії в
Модель |
В5B |
В20A |
В30A |
В40A |
В60А |
Габаритні розміри, мм |
422х279х475 |
550х420х790 |
600х530х890 |
630х560х950 |
870х630х1220 |
Потужність, Вт |
110 |
750 |
1500 |
2200 |
3000 |
Об’єм діжі, л |
5 |
20 |
30 |
40 |
60 |
Швидкість обертання робочого інструмента, об/хв |
130/485 |
108/188/403 |
88/168/292 |
88/168/292 |
82/132/288 |
Маса, кг |
20 |
100 |
143 |
168 |
238 |
Збивальні машини та механізми це машини періодичної дії. Загальні правила експлуатації та техніки безпеки такі ж як для механічного устаткування.
Робочі
органи (збивач) повинен бути надійно
закріплений гвинтом
Спеціальні правила
Продукти можна
завантажувати тільки після повного
складання машин
Випробування
машини можливо лише на холостому ході
Дозування продуктів
у резервуар під час роботи машини не
допускається
Забороняється
знімати резервуар та збивач до повної
зупинки машини
Продуктивність фаршемішалок, тістомісильних та збивальних машин періодичної дії визначається за формулою:
(9.2)
де V- об’єм робочої камери, л; ρ – насипна маса фаршу, кг/м3;
φ – коефіцієнт завантаження діжі.
Класифікація перемішувальних машин (механізмів) за призначенням.
Як побудовано механізми для перемішування фаршів МС 4-7-8-20; МС 8-150? Правила експлуатації.
Класифікація та особливості конструкції машин для замішування тіста.
Конструкція робочих органів збивальних машин.
Класифікація та принцип дії машин та механізмів для збивання продуктів.
