Дипольне випромінювання
З погляду випромінювання і поглинання електромагнітної енергії атом можна розглядати як мультіпольну систему. За визначенням, мультиполь є системою парних, різнойменних зарядів, що володіє певною симетрією.
Система двох зарядів - це диполь, чотири - квадруполь, восьми - октуполь і т.д. Кожен мультиполь характеризується своїм моментом, порядок n якого пов'язаний з повним числом зарядів N співвідношенням N = 2n.
Довільний розподіл зарядів в загальному випадку можна представити у вигляді ряду, члени якого складають моменти різних порядків. Таке уявлення виявляється зручним для опису випромінюючих властивостей атомів і молекул.
У оптичному діапазоні довжина електромагнітної хвилі багато більше розмірів атома і ряд швидко сходитиметься із збільшенням порядку мультиполя. Як показують розрахунки, для видимої області (λ = 0,5∙10-6 м) квадрупольне випромінювання слабше дипольного ~ в 106 разів.
З погляду класичних уявлень простим джерелом електромагнітного випромінювання є точковий заряд, рухомий з прискоренням. Енергія Е, випромінювана зарядом е в одиницю часу, пропорційна квадрату прискорення а:
. (1)
Якщо заряд виконує гармонічні коливання з частотою ω та амплітудою rm т.б.
r(t) = rm cos ωt, (2)
то з (1) отримуємо миттєву потужність випромінювання:
Р= - . (3)
Середня по часу за період коливань потужність випромінювання:
Ця формула справедлива і для випромінювання, створеного системою з багатьох зарядів. Простою системою є електричний диполь — сукупність двох однакових по величині і протилежних по знаку за рядів, що знаходяться на відстані L один від одного.
М омент електричного диполя D, або дипольний момент чисельно дорівнює: D=eL і направлений від негативного полюсу до позитивного (рис. 1).
Я кщо дипольний момент D гармонійно змінюється з частотою ω, то такий диполь називають осцилюючим диполем або осцилятором.
Рис.1
Середня потужність випромінювання такого осцилятора виходить з виразу (4):
де Do — амплітуда зміни дипольного моменту.
Багато оптичних властивостей випромінюючих систем можна отримати, моделюючи такі системи сукупністю гармонійних осциляторів, власні частоти яких співпадають з частотами даних переходів.

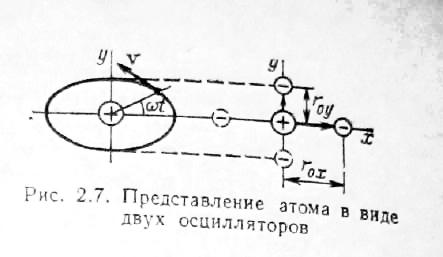

Розглянемо електрон, рухомий по еліптичній орбіті навколо позитивно зарядженого ядра.
Рис. 2
Як видно з рис. 2, такий рух можна замінити гармонійними коливаннями двох диполів (лінійних осциляторів), власні частоти яких рівні кутовій швидкості обертання електрона по орбіті, а фази здвинуті на кут π/2.
Дипольні моменти таких випромінювачів рівні:
Dx = - er0x cos ω0 t, Dy = - er0y sin ω0 t.
З погляду класичної електродинаміки осцилюючий диполь випромінює енергію безперервно.
Амплітуда коливань для класичного осцилятора може приймати будь-які значення. В початковий момент часу t=0 осцилятор володіє запасеною енергією E0, чому відповідає амплітуда коливань r0, причому
(6)
З часом такий класичний осцилятор передає енергію полю згідно із законом (3). Цьому відповідає зменшення амплітуди коливань rm.
При t > 0 (7)
Порівнюючі цей вираз з (5), отримуємо
< Р >= - . (8)
Вводячи позначення
(9)
отримуємо рівняння для енергії випромінювача
.
Звідси
(10) !Е0 із (6)!

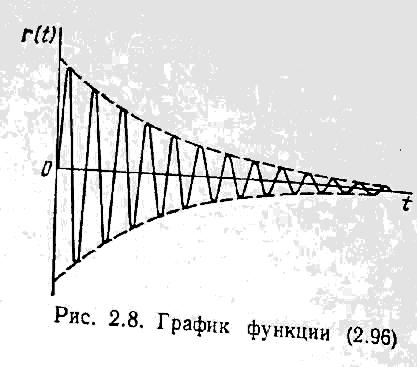

Зміна амплітуди коливань класичного осцилятора в часі:
графік цієї залежності
З (10) знаходимо, що середня за період потужність випромінювання електричного диполя змінюється в часі по експоненціальному закону:
де (13)
Миттєва потужність випромінювання диполя пропорційна r2(t). Очевидно, така система випромінює немонохроматичну хвилю (див. рис. 2).
Для визначення спектру випромінювання г(t) слід представити у вигляді інтеграла Фурье, тобто функцію (12), зображену на мал. 2., представити у вигляді суми (інтеграла) гармонійних складових.
(14)
де
(15)
Залежність (12) можна записати в експоненціальній формі:
І підставивши в цей вираз в (15), отримуємо
Тоді
|r (ω) |2 = r* (ω) r (ω) = , (16)
де ω0 – власна (резонансна) частота осцилятора,
ro - початкова амплітуда коливань при t=0.
Залежність
(17)
де А - множник нормування, називається кривою Лоренца, А=γ/2π
Вона визначає розподіл енергії після частотному спектру.
Функція Лоренца представлена на рис. 3.
В она має максимум при ω = ω0, який з умови нормування рівний g((ω0)=2/πγ. На відстанях ω0- ω=± γ/2 спектральна щільність убуває в два рази.
Величина 2 (ω0- ω0) = Δω0 =γ, називається напівшириною лінії, представляє собою природню ширину спектральної Рис.3 лінії.
Так як γ = 1/τ, де τ – час релаксації ,то Δω τ ≈ 1.
Розглянемо тепер квантовий осцилятор. Його до енергія на відміну від класичного осцилятора може приймати тільки певні дискретні значення. Тут не може бути плавної зміни амплітуди коливань, а присутній стрибкоподібний перехід з одного дозволеного стану в інший.
Частота випромінювання квантового осцилятора визначається через енергію переходу:
ωmn = (Em-En)/ħ
Такому переходу відповідає виникнення осцилюючого електричного моменту атома.
Середнє значення електричного дипольного моменту
(18)
а його проекції:
r - радіус-вектор, проведений з початку координат, в якому поміщено ядро атома.
Під час переходу атома із стану т в стан п розподіл заряду визначається хвильовими функціями обох станів:
Об'ємна щільність заряду при переході з одного квантового стану в інше осцилює з характерною частотою ωmn = (Em-En)/ħ.
Такий розподіл заряду можна характеризувати інтегральним дипольним моментом
Для стаціонарного стану дипольний момент постійний в часі. При переході з одного стану в інше виникають осциляції дипольного моменту
(19)
Таким чином, квантовий перехід із стану m в стан n можна порівняти з появою осцилюючого диполя з власною частотою коливання ωmn.
Амплітуда дипольного моменту
(20)
Ця величина кількісно характеризує вірогідність переходу і називається дипольним матричним елементом переходу т→п.
Сукупність квантових переходів в квантовій системі характеризується двомірною сукупністю чисел Dmn.
Цю сукупність прийнято записувати у вигляді нескінченної матриці
-
D11, D12,….…D1n…….
D
(21)
………………………….
Dn1, Dn2,….…Dnn…….
…………………………
Числа, складові матриці, називаються матричнимі елементами.
Потужність випромінюючу при спонтанному переході m→n можна обчислити за допомогою отриманого для класичного осцилятора виразу
,
якщо замість амплітуди класичного дипольного моменту D0 підставити подвоєний матричний елемент D (множник 2 виникає пій переході від показової форми запису до тригонометричної).
Вважаючи, що в одиниці об'єму є Nm диполів отримуємо
(22)
Величина Nm - населеність верхнього енергетичного рівня. Враховуючи зв'язок між випромінюваною потужністю і вірогідністю спонтанного переходу
маємо
Цей вираз відповідає випромінюванню осцилятора з дипольним моментом
Dmn = 2ermncosωmnt
де
.
Тоді коефіцієнт Ейнштейна при випромінюванні
(23)
Співвідношення (22) і (23) дозволяють розрахувати коефіцієнти Ейнштейна, якщо відомі характеристики (хвильові функції і енергії) станів, між якими відбувається оптичний перехід.
Таким чином, коефіцієнти Ейнштейна, вірогідність спонтанних і вимушених переходів визначається через відповідні дипольні матричні елементи, які є недіагональними елементами матриці (21).
Деякі з цих матричних елементів можуть дорівнювати нулю. Це означає, що такий перехід не може відбуватися в дипольному наближенні, тому його називають забороненим. Переходи, для яких Dmn ≠ 0 називаються дозволеними.
Приналежність переходу до заборонених або дозволених визначається правилами відбору.
Для атомних рівнів, що характеризуються квантовими числами n, l і ml, правила відбору для дипольних переходів наступні.
Зміна головного квантового числа може бути будь-яким:
Δn = 0, 1, 2, ………….
Орбітальне квантове число l може змінюватися тільки на ±1:
Δ l = ± 1.
Це правило по суті відображає закон збереження моменту кількості руху для системи електрон+фотон , оскільки момент кількості руху фотона рівний ħ.
Магнітне квантове число ml може змінюватися тільки на 0 або ±1:
Δ ml=0; ±1.
Аналогічні правила існують і для квантових чисел L (сумарне орбітальне квантове число), S (сумарне спінове число) і J (повний момент системи , квантове сило змінюються від L+S до L-S через 1).
Перехід буде дозволений, якщо виконуються всі правила відбору. Якщо переходи дозволені в дипольному наближенні, то для них Аmn має порядок величини, 108 с-1. Відповідно час життя системи в такому стані ~ 108 с-1, якщо релаксація із збудженого стану визначається тільки спонтанними випромінювальними переходами, або < 108 с-1, якщо є інші (наприклад, безвипромінюючі) процеси спустошення рівня. Такі рівні з малими часом, життя називаються лабільними.
Якщо переходи заборонені в дипольному наближенні, тобто Dmn=0, це не означає, що вони взагалі не можуть відбутися. Окрім електричного дипольного моменту і пов'язаного з ним дипольного випромінювання атому можна приписати електричний квадрупольний (октупольний) або магнітний дипольний (квадрупольний) момент.
Матричні елементи і відповідно вірогідності електричного квадрупольного і магнітного дипольного переходів приблизно в 106 разів менше, ніж для електричного дипольного наближення (якщо і ті та інші дозволені, правилами відбору). Вірогідність октупольних переходів, тобто переходів із зміною моменту третього порядку, ще менше. Збуджений енергетичний стан системи, для якого всі переходи в нижчі стани заборонені при електричних дипольних взаємодіях, називається метастабільним рівнем.
Час життя атомів в цьому стані близько 10-3 с і більше.
Для повного визначення стаціонарного стану електрона в атомі необхідно стільки квантових чисел, скільки має електрон ступенів вільності, т.б. необхідно чотири квантових числа.
Для атомів з одним валентним електроном стан електрона однозначно визначає і стан самого атома. У багатоелектроних атомах і іонах стан описується сумарними квантовими числами, які залежать від типу взаємодії між електронами.
У таблиці наведені квантові числа електрона й атома, їхнє значення й фізичний зміст.
Квантове число |
Дозволені значення
|
Фізичний зміст
|
n |
0,1,2,3 …...,n |
Головне квантове число, енергія. |
|
0,1,2,3 ....,n-1
|
Орбітальний момент кількості руху електрона. |
ml |
l,l-1,…...,-l |
z -компонента орбітального моменту кількості руху. |
|
1/2, 1, 3/2 |
Власний момент кількості руху електрона – спин. |
ms |
S, S-1, … -(+1/2, -1/2) для окремого електрона |
z -компонента спінового моменту кількості руху. |
|
l+S, l+S-1,…,/l-S/... (l1/2 для електрона) |
Повний момент кількості руху для електрона. |
mj |
j,j-1, …,-j |
z -компонента повного моменту кількості руху електрона. |
|
L+S, L+S-1, …, /L-S/ (L=ml , S=Si) |
Повний електронний момент кількості руху електрона. |
|
1/2, 1, 3/2… |
Спіновий момент кількості руху ядра. |
|
I+J, I+J-1,…,/I-J/ |
Повний момент кількості руху. |
m |
F, F-1, …, -F |
Проекція повного моменту кількості руху на виділений напрямок. |
Такі класичні класифікації атомних рівнів заснована на поданні того, що орбітальні моменти електронів складаються в повний орбітальний момент L атома, а їхні спінові моменти - у повний спин S. Відповідний тип взаємодії при якому дана класифікація виявляється справедливої, називають нормальною або LS -зв'язком. Енергія атома визначається в основному його сумарним орбітальним і спіновим моментами.
Енергетичний стан атома із заданими квантовими числами L і S називають спектральним термом. Кожний терм вырожден відповідно різними можливими напрямками векторів L і S у просторі.
Кратність виродження дорівнює .
