Одноранговая сеть

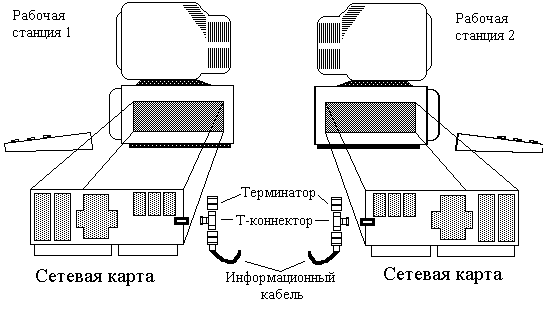

Рис. 9.1.76. Принцип одноранговой сети
Одно-ранговая сеть (Рис. 9.1 .76.) не имеет центрального компьютера и работает без резервирования файлов. Некоторые аппаратные средства (винчестеры, приводы CD-ROM) и, прежде всего, дорогие периферийные устройства (сканеры, принтеры и др.), подключенные к отдельным РС, используются совместно на всех рабочих местах.
Каждый пользователь одно-ранговой сети может определить права доступа другим пользователям к информации на своем РС
Чтобы установить такую сеть, необходимо несколько больше аппаратных средств, чем в случае с псевдосетью. Каждый РС сети должен быть оснащен сетевой картой, а все рабочие места должны соединяться друг с другом кабелями.
Если количество пользователей одноранговой сети превышает 10, её работа замедляется. В этом случае нужно использовать более мощные РС.
Сеть типа клиент-сервер
Под сетью типа клиент-сервер понимают сеть, в центре которой находится мощный РС (называемый сервером или файловым сервером), соединенный с отдельными рабочими станциями (клиентами). Такое соединение компьютеров называют сетью типа клиент-сервер.
Отдельные рабочие станции используют ресурсы сервера, поэтому могут быть оснащены более скромно. Управление сетью, а также контроль за периферийными устройствами сети, такими как модемы, факсы и т.д., осуществляется специальным мощным сетевым программным обеспечением. Топологи таких сетей может быть различной.
Топология сети
Топологий «звезда»

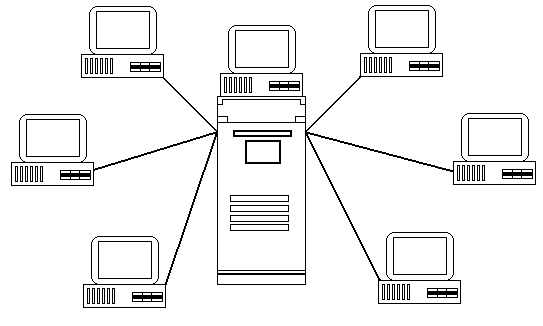

Рис. 9.2.77. Топология «звезда»
В сети с топологией «звезда» файловый сервер находится в центре (Рис. 9.2 .77.).
Сеть такого типа имеет свои достоинства:
Повреждение кабеля является проблемой для одного конкретного компьютера и в целом не сказывается на работе сети;
Просто выполняется подключение, так как рабочая станция должна соединяться только с сервером;
Надежный механизм защиты от несанкционированного доступа;
Высокая скорость передачи данных от рабочей станции к серверу.
Недостатки:
Если географически сервер находится не в центре сети, то подключение к нему отдельных удаленных рабочих станций может быть затруднительным и дорогим;
В то время как передача данных от рабочей станции к серверу (и обратно)
происходит быстро, скорость передачи данных между отдельными рабочими станциями мала;
Мощность всей сети зависит от возможностей сервера. Если он недостаточно оснащен или плохо сконфигурирован, то будет являться тормозом для всей системы;
Невозможна коммутация между отдельными рабочими станциями без сервера.
Кольцевая топология
В этом случае все рабочие станции и сервер соединены друг с другом по кольцу, по которому посылаются данные и адрес получателя. Рабочие станции получают соответствующие данные, анализируя адрес посланного сообщения. Топология такой сети показана на Рис. 9.2 .78.
Достоинства:
Так как информация постоянно циркулирует по кругу между последовательно соединенными РС, то существенно сокращается время доступа к этим данным;
Нет ограничений на длину всей сети, то есть имеет значение только расстояние между отдельными компьютерами.
Недостатки:
Время передачи данных увеличивается пропорционально числу соединенных в кольцо компьютеров;
Каждая рабочая станция причастна к передаче данных. Выход из строя одной станции может парализовать всю сеть, если не используются специальные переходные соединения;
При подключении новых рабочих станций, сеть должна быть кратковременно выключена.

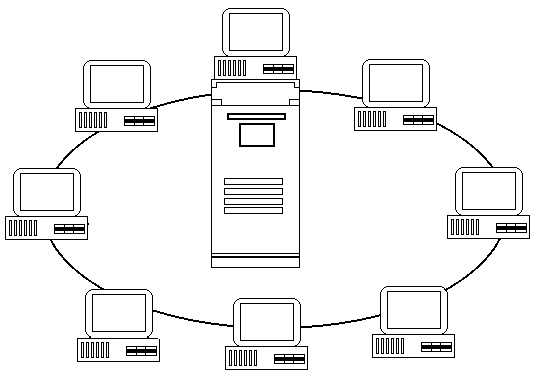

Рис. 9.2.78. кольцевая топология
