Телевизионные передатчики
Когда передающая телевизионная студия сформирует полный телевизионный сигнал, его можно передать в эфир. Первые передачи электронного телевидения с высокой четкостью (625 строк разложения) велись на метровых волнах УКВ диапазона. Выделенные каналы сохранились до настоящего времени. Это каналы I-V на частотах 48,5...100 Мгц (6,2...3м).
По мере строительства телецентров во всех крупных городах этих каналов оказалось недостаточно, ведь расположенные рядом телецентры должны работать на разных каналах, иначе на границе областей обслуживания возможны сильные помехи. Выделили еще семь каналов в диапазоне частот 174...230 МГц (1,7…1,3 м). К настоящему времени и этого оказалось недостаточно, и к 12 каналам на метровых волнах добавили еще два десятка каналов на ДМВ в диапазоне 470...630 МГц (64...47 см).
Телевизионный диапазон частот
Телевизионное вещание осуществлялось в основном на 12 каналах МВ Табл. 5.1 .6. Ширина каждого канала 8 МГц. Разнос между несущими частотами изображения и звука 6,5 Мгц. В настоящее время освоено еще 19 каналов Табл. 5.1 .6. Они размещаются в области от 480 до 622 Мгц. В связи с тем, что длина волны любого канала менее 1 м, их принято называть телевизионными каналами дециметрового диапазона ДМВ.
Табл. 5.1.6
Номера канала |
Полоса частот МГц |
Несущая частота изображения |
Несущая частота звука |
|||
От |
До |
f, МГц |
, м |
f, МГц |
, м |
|
1 |
48,5 |
56,5 |
49,75 |
6,03 |
56,25 |
5.33 |
2 |
58,0 |
66,0 |
59,25 |
5,06 |
65,75 |
4,56 |
3 |
76,0 |
84,0 |
77,25 |
3,88 |
83,75 |
3.58 |
4 |
84,0 |
92,0 |
85,25 |
3,52 |
91.75 |
3,27 |
5 |
92.0 |
100,0 |
93.25 |
3,22 |
99,75 |
3,01 |
6 |
174.4 |
182,0 |
175,25 |
1,71 |
181,75 |
1,65 |
7 |
182,0 |
190,0 |
183,25 |
1,64 |
189,75 |
1,58 |
8 |
190,0 |
198,0 |
191,25 |
1,57 |
197,75 |
1,52 |
9 |
198.0 |
206,0 |
199,25 |
1,51 |
205,75 |
1,46 |
10 |
206;t) |
214,0 |
207,25 |
1,45 |
213,75 |
1,41 |
11 |
214,0 |
222,0 |
215.25 |
1,40 |
221,75 |
1,36 |
12 |
222,0 |
230,0 |
223,25 |
1,35 |
229,75 |
1,31 |
Табл. 5.1.7
Номер
канала |
Полоса частот, МГц |
Несущая частота изображения, МГц |
Длина волны изображения, дм |
Несущая частота звука, МГц |
Длина волны звука, дм |
|||
От |
До |
|
|
|
|
|||
21 |
470 |
478 |
471,25 |
6,36 |
477,75 |
6,27 |
||
22 |
478 |
486 |
479,25 |
6,26 |
485,75 |
6,16 |
||
23 |
486 |
494 |
487.25 |
6,15 |
493,75 |
6,07 |
||
24 |
494 |
502 |
495.25 |
6,05 |
501,75 |
5,97 |
||
25 |
502 |
510 |
503,25 |
5,96 |
509,75 |
5,88 |
||
26 |
510 |
518 |
511,25 |
5,86 |
517,75 |
5,79 |
||
27 |
518 |
526 |
519,25 |
5,77 |
525,75 |
5,70 |
||
28 |
526 |
534 |
527,25 |
5,69 |
533,75 |
5,62 |
||
29 |
534 |
542 |
535,25 |
5,60 |
541,75 |
5,53 |
||
30 |
542 |
550 |
543,25 |
5,52 |
549,75 |
5,50 |
||
31 |
550 |
558 |
551,25 |
5.44 |
557.75 |
5,37 |
||
32 |
558 |
566 |
559,25 |
5,36 |
565,75 |
5,35 |
||
33 |
566 |
574 |
567,25 |
5,28 |
573,75 |
5,22 |
||
34 |
574 |
582 |
575,25 |
5,21 |
581,75 |
5,15 |
||
35 |
582 |
590 |
583,25 |
5,14 |
589,75 |
5,08 |
||
36 |
590 |
598 |
591,25 |
5,07 |
597,75 |
5,01 |
||
37 |
598 |
606 |
599,25 |
5,00 |
605,75 |
4,95 |
||
38 |
606 |
614 |
607,25 |
4,94 |
613,75 |
4,88 |
||
39 |
614 |
622 |
615,25 |
4,87 |
621,75 |
4,82 |
||
Табл. 5.1.8
ОРТ 2 м диапазон - 1 канал
НТР 4 м диапазон - 2 канал
ВОЛГА 7 м диапазон - 3 канал
НТВ 9 м диапазон - 4 канал
РТР 10 м диапазон - 5 канал
СЕТИ НН 12 м диапазон - 6 канал
ТНТ 23 дм в диапазон - 7 канал
СТС 31 дм в диапазон - 8 канал
Диалог 44 дм в диапазон - 9 канал
Стрежень 49 дм в диапазон - 10 канал
Спектр видеосигнала
Рис. 5.1.41. Спектр видеосигнала
Рис. 5.1.42. Совмещенные спектры сигналов яркости и цветности
Упрощенная функциональная схема передатчик изображения
Рис. 5.1.43. Упрощенная функциональная схема передатчика изображения
Телевизионный передатчик изображения (Рис. 5.1 .43.) предназначен для формирования полного телевизионного радиосигнала и излучения его в эфир на стандартных частотных каналах.
Состав:
Задающий генератор;
Модулятор;
Усилитель мощности;
Принцип работы
Усиленный и сформированный видео сигнал по кабелю поступает на модулятор. Одновременно на модулятор поступает высокочастотный сигнал от задающего генератора, где и происходит амплитудная модуляция видеоизображения. Сформированный таким образом высокочастотный радио сигнал, поступает на усилитель мощности и по антенно-фидерному тракту – к излучающей антенне.
Упрощенная функциональная схема передатчик звука

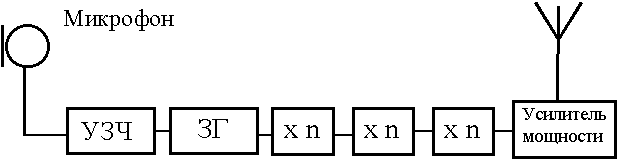

Телевизионный передатчик звука (Рис. 5.1 .44.) предназначен для формирования звукового радиосигнала и излучения его в эфир одновременно с передаваемым видеоизображением на соответствующих радиочастотных каналах.
Состав:
УЗЧ - усилитель звуковой частоты;
ЗГ - задающий генератор;
x n - умножитель частоты.
Усилитель мощности.
Принцип работы
Звуковой сигнал от микрофона по кабелю поступает на усилитель звуковой частоты, где происходит его усиление достаточного для управления задающим генератором высокой частоты. Частота генератора изменяется в зависимости от звукового сигнала и далее поступает трехкаскадный умножитель, а после на усилитель мощности. Усиленный по мощности высокочастотный радиосигнал по высокочастотному кабелю поступает на антенну для излучения.
Рис. 5.1.44. Упрощенная функциональная схема передатчик звука
