I.VI определение требуемого напора на вводе.
Требуемый напор в месте присоединения к городскому водопроводу при наибольшем хозяйственно-питьевом водопотреблении должен обеспечить подачу воды на необходимую высоту и определенный минимальный свободный напор в точках водоразбора, нормативные значения которого см. приложение 2 [1].
Требуемый напор в месте присоединения ввода к наружному водопроводу определяется по формуле:
; (2.6)
где Hгеом – геометрическая высота подачи воды, т.е. превышение оси высокорасположенного водоразборного крана над осью ввода в здание;
H – суммарные общие потери на расчетных участках, м;
Hвод – потери напора в водомере, м;
Hf – свободный напор у санитарного прибора, согласно приложению 2 [1], м.
-
Далее сравнивается величина (НТР и Нg) требуемого напора с величиной гарантированного напора в наружной водопроводной сети. Если в городской сети напор окажется недостаточным, то предусматриваются повысительные установки или водонапорные баки (п. 13.1 [1]), [6].
I.VII расчет водонапорных баков и насосных установок.
При постоянном или периодическом недостатке напора необходимо предусматривать устройства насосных установок (п. 12.1 [1]) или водонапорных баков (п. 13.1 [1]).
Водонапорный бак применяется при переменном напоре в наружной сети. В этом случае задается продолжительность периода питания системы из бака и определяется его объем. Но при такой схеме объем бака имеет большую величину и целесообразно дополнить систему автоматизированной насосной установкой. Регулирующий объем зависит от производительности насоса, которую следует принимать: при отсутствии регулирующей емкости – не менее максимального секундного расхода; при наличии водонапорного, гидропневматического бака и насосов – не менее максимального часового расхода.
Регулирующий объем W, м3 определяют по формулам (п. 13,4 [1]):
1) для водонапорного или гидропневматического бака при производительности насоса, равной или превышающей максимальный часовой расход:

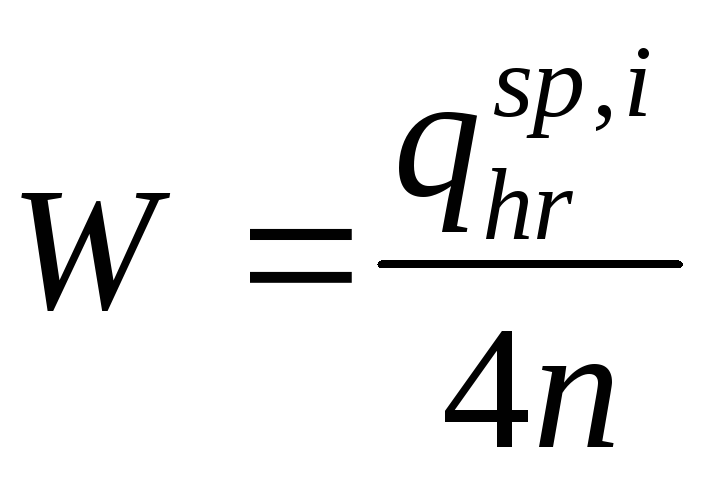

; (м3), (2.7)

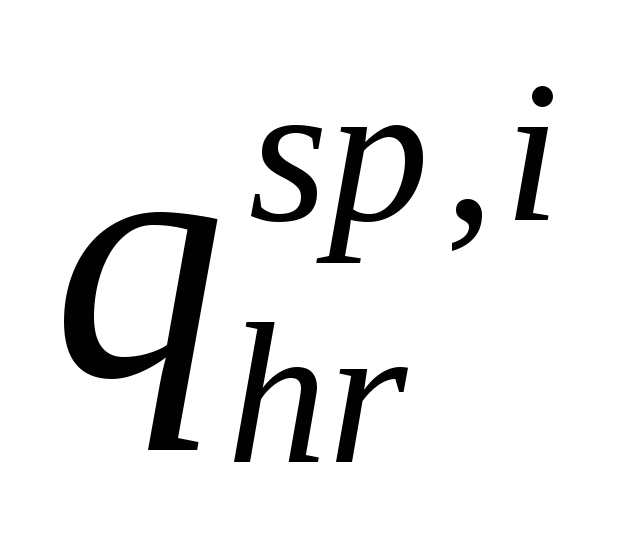

где - часовой расход воды, м3, подаваемый насосами;
n – допустимое число включений насосной установки в 1 ч;
2) для водонапорного бака или резервуара при производительности насосной установки менее максимального часового расхода:
φTqT; (м3), (2.8)
где φ – относительная величина регулирующего объема;
T – расчетное время, ч, потребления воды;
qT – средний часовой расход воды м3/ч.
Напор для системы холодного водоснабжения Hp, развиваемый повысительной насосной установкой, следует определять с учетом наименьшего гарантированного напора Hg в наружной сети по формуле:
; (м), (2.9)
Величина напора насоса во взаимодействии с водонапорным баком определяется с учетом высоты последнего.
Установку насосных агрегатов, оборудование водонапорных баков производят согласно требованиям п.п. 12.15-12.17; 13.14-13.19 [1].
