5.Светопрозрачные конструкции жилых, общественных и промышленных зданий.

Светопрозр. констр. подраздел. на окна, витражи, светопрозр стены (витрины), светопрозр кровли, фонари. В покрытиях общественных и промышленных зданиях для освещения верхним естественным светом исп. фонари. Они подраздел. на виды:

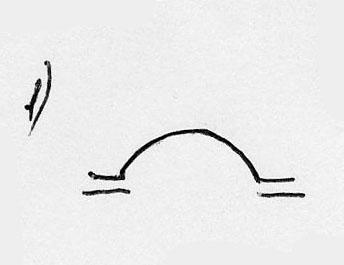

1. Зенитные 2.прямоугольные

3. Трапециевидные

4. М-образные надстройки

5. Шедовые

Окнами называются застекленные проемы в стенах. Витрина – остекленная часть здания, используемая для экспозиции любых предметов. Основное назначение светопрозрачных ограждений – обеспечить необх. освещенность помещений, их инсоляцию, связать внутреннее и внешнее пространство. Они явл. одними из важнейших элем. здания, влияющих на арх-конструктивное решение. Они должны обладать тепло-, звукоизоляцией, водонепроницаемостью, обеспечить естественную вентиляцию. они должны быть просты в монтаже и ремонте, иметь удобную и безопасную очистку. для светопрозрачных ограждений исп. стекла в виде листов, а также стеклопакеты, стеклоблоки. Размеры светопрозрачных констр зависят от нормативной освещенности в помещении.

6.Виды пространственных ж/б конструкций покрытий.

Железобетонные пространственные конструкции при­нято различать:

• По очертанию срединной поверхности оболочки: а) складки и складчатые своды с различной формой поперечного сечения; б) оболочки и своды нуле­вой гауссовой кривизны — цилиндрические и конические оболочки, цилиндрические своды; в) оболочки и волнис­тые своды положительной гауссовой кривизны — купола и висячие оболочки, очерченные по поверхности враще­ния с вертикальной осью, оболочки переноса в виде эл­липтического параболоида и сферические оболочки на прямоугольном плане; бочарные своды и т. п.; г) оболоч­ки и волнистые своды отрицательной гауссовой кривиз­ны—оболочки, очерченные по линейчатым поверхностям гиперболического параболоида (гипары) и по поверхно­стям вращения с горизонтальной или вертикальной осью; д) составные оболочки, у которых гауссова кривизна имеет разные знаки на различных участках.

• По форме перекрываемой площади: а) на круглом или другом криволинейном плане; б) на прямоугольном плане; в) на треугольном или полигональном плане; бы­вают и другие сложные формы плана.

• По конструктивным признакам: а) отдельно стоя­щие; б) неразрезные; в) многоволновые; г) с железобе­тонным и металлическим контуром; д) гладкие и ребрис­тые и т. п.

• По способу изготовления и возведения: а) моно­литные, изготовляемые на нулевой отметке с последую­щим подъемом или возводимые в проектном положении;

Рис. 13.2. Разновидности тонкостенных пространственных покрытий; а — складка; б — цилиндрическая оболочка; в— купол; г — оболочка положительной гауссовой кривизны на прямоугольном плане; д — оболочка отрица­тельной гауссовой кривизны — гипар; е — волнистый свод положительной гауссовой кривизны; ж — висячая оболочка; з — составная оболочка

б) сборные, монтируемые на кондукторах, подмостях или укрупненными элементами с применением временных за­тяжек, шпренгелей и других приспособлений.

Монолитные оболочки проще выполнять гладкими, а сборные— ребристыми.

Выбор типа пространственных конструкций покрытий производят на основе технико-экономического обоснова­ния с учетом архитектурных требований, а также усло­вий изготовления и возведения конструкций. Для несу­щих тонкостенных пространственных конструкций реко­мендуется применять тяжелые бетоны класса не ниже В15 или легкие не ниже класса В 12,5.

В строительной практике применяют в основном про­странственные покрытия с пологими тонкими оболочка­ми. Оболочку относят к пологой, если угол между плос­костью ее основания и плоскостью, касательной к ее сре­динной поверхности, во всех точках не превышает 18°. В оболочках с прямоугольным планом это условие реали­зуется, если наибольшая стрела подъема не превышает В15 меньшей стороны основания. Длина дуги элемента, срединной поверхности пологой оболочки незначительно отличается от длины ее проекции на основание, поэтому геометрические соотношения в срединной поверхности в расчетах заменяют для упрощения геометрическими соотношениями в проекции на основание.

Тонкими принято называть оболочки с соотношения­ми между толщиной и наименьшим радиусом h меньше/равно <-r_min/20.
