.docПРИЛОЖЕНИЕ А
(обязательное)
Графическая часть
-
Функциональная схема 1
-
Устойчивость САУ 2
-
Переходный процесс 3
-
ЛАЧХ, ФЧХ, ЖЛАЧХ, ЖФЧХ, ЛАЧХ КУ 4
-
Блок схема программы коррекции 5
ФУНКЦИОНАЛЬНАЯ СХЕМА САУ ГРОМКОСТЬЮ ЗВУКА
х – входной сигнал; |
М1 – источник звука (микрофон); |
у – выходной сигнал; |
ПУ1, ПУ2 – промежуточные усилители; |
ξ – возмущающее воздействие; |
МП – микропроцессор; |
λ – управляющее воздействие; |
УМЗЧ – усилитель мощности звуковой частоты; |
|
АС – акустическая система; |
|
М2 – датчик шума (микрофон); |
Технические характеристики системы
- напряжение питания, В 220;
- потребляемая мощность, Вт 100;
- максимальная мощность выходного сигнала, Вт 25;
- габаритные размеры (без учета акустической системы), мм 50020050;
- масса (без учета выносной акустической системы), кг не более 3;
- точность, % не более 2;
- температурный диапазон, С от минус 10 до +50;
- гарантийный срок эксплуатации, лет 3.
УСТОЙЧИВОСТЬ САУ ГРОМКОСТЬЮ ЗВУКА
Проверка устойчивости САУ по критерию Михайлова
U(ω) jV(ω)
Ф
jV(ω)
U(ω)
ПЕРЕХОДНЫЙ ПРОЦЕСС САУ ГРОМКОСТЬЮ ЗВУКА
t,
c
hуст
tmax
tр
tн
h(t)
- установившееся значение выходной величины:
- перерегулирование, %:
- колебательность системы,:
- время нарастания, с:
- достижения максимального значения, с:
- время регулирования, сек:
ЛАЧХ, ФЧХ, ЖЛАЧХ, ЖФЧХ, ЛАЧХ КУ САУ ГРОМКОСТЬЮ ЗВУКА
-40 дБ/дек
-20 дБ/дек
0 дБ/дек
+20 дБ/дек
-20 дБ/дек
0 дБ/дек
-60 дБ/дек
-40 дБ/дек
0
дБ/дек φ(λ)
Δφж
1
2
3
5
4
6 7
λср
0 дБ/дек
λ, рад/с
8
1 – Граница запретной зоны 2 – Аппроксимированная ЛАЧХ
3 – Реальная ЛАЧХ 4 – Аппроксимированная ЖЛАЧХ
5 – Реальная ЖЛАЧХ 6 – ЛАЧХ КУ
7 – ЖФЧХ 8 - ФЧХ
ПОДБОР КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА
Передаточная функция корректирующего устройства:
Схема корректирующего устройства:
Параметры корректирующего устройства:
R1=1 МОм,
С2=5 мФ
R3=1 кОм
Структурная схема скорректированной САУ:

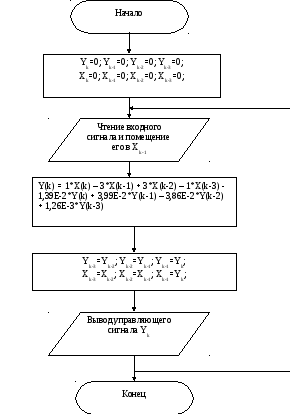

БЛОК СХЕМА ПРОГРАММЫ КОРРЕКЦИИ
