6.2.3 Оптимальное сложение сигналов
Соответствующим выбором коэффициентов Ci отдельных ветвей разнесенного приема в системе связи с оптимальным сложением сигналов достигается наибольшее отношение сигнал/помеха. Суммарный сигнал в этом случае определяется выражением (6.4), т.е.
, (6.49)
а отношение сигнал/помеха — выражением
,(6.50)
Формула (6.50) справедлива, если сигналы в ветвях приема некоррелированы.
Для дальнейших выкладок и нахождения коэффициентов Ci ,обеспечивающих наибольшее отношение сигнал/помеха суммарного сигнала, воспользуемся неравенством Шварца-Буняковского.
Если а1, а2. ,.., ап и 1, 2, ..., n„ есть любые действительные числа, то
. (6.51)
Согласно (6.51)
. (6.52)
т. е.
. (6.53)
Учитывая (6.10), выражение (6.53) можно переписать в виде
. (6.54)
Отсюда следует, что отношение сигнал/помеха для результирующего сигнала не может быть больше суммы отношения сигнал/помеха в отдельных ветвях приема. Наибольшее отношение сигнал/помеха на выходе системы связи с оптимальным сложением сигналов
. (6.55)
достигается при
(6.56)
Действительно, подстановкой (6.56) в (6.53) легко убедиться, что неравенство (6.53) превращается в равенство (6.55).
Среднее значение с учетом (6.19) определяется выражением
(6.57)
Значит, выигрыш в отношении сигнал/помеха в системе с разнесенным приемом и оптимальным сложением сигналов по сравнению с одиночным приемом будет равен
. (6.58)
На рис. 6.5 приведена упрощенная схема приемного устройства сдвоенного приема с оптимальным сложением сигналов после детекторов.
Место включения суммирующего устройства при оптимальном сложении сигналов, как и при линейном сложении, зависит от вида модуляции принимаемого сигнала. Вместе с тем следует отметить, что в сравнении со способом линейного сложения способ оптимального сложения менее критичен к месту включения сумматора. Это объясняется тем, что в последнем случае весовые коэффициенты в ветвях приема с плохим отношением сигнал/помеха малы и их влияние на результирующее отношение сигнал/ помеха будет незначительным.
Коэффициенты усиления УНЧ изменяются пропорциональны весовым коэффициентам С1 и С2, измеряемым специальными устройствами в соответствии с выражением (6.56). Сигнал на выходе приемного устройства имеет вид
,
а выигрыш в отношении сигнал/помеха согласно (6.58) будет равен B2=2.
Наличие корреляции между сигналами приводит к снижению помехоустойчивости систем связи с разнесенным приемом как при линейном, так и при оптимальном сложении сигналов. Соответствующие количественные соотношения приведены в [15], они показывают, что при < 0,6 влиянием корреляции можно пренебречь.
6.3. Сравнительная оценка способов сложения разнесеных сигналов.
Результаты расчета выигрыша по мощности Вп как функции кратности разнесения п для различных способов сложения сигналов приведены в таблице 6.1, а график функций Вn=f(п) изображен на рис. 6.6.
Из таблицы 6.1 и приведенных кривых видно, что при селективном сложении (автовыборе) с ростом п выигрыш растет незначительно. В этом отношении радиоприемные устройства с линейным и оптимальным сложением при больших кратностях разнесения значительно превосходят радиоприемные устройства с автовыбором. Разница в выигрыше для систем линейного и оптимального сложения составляет всего лишь около 1 дБ.
Таблица 6.1
Способ сложения сигналов
|
п
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Вn
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
В7
|
В8
|
В 9
|
В10
|
|
Селективное
|
|
1
|
1.5
|
1,83
|
2,08
|
2,28
|
2,45
|
2,59
|
2,72
|
2,83
|
2,93
|
Линейное
|
0,215+ +0,785n
|
1
|
1,785
|
2,57
|
3,35
|
4,10
|
4,90
|
5,70
|
6,50
|
7,27
|
8,06
|
Оптимальное
|
п
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
По экономическим соображениям на практике часто ограничиваются двукратным разнесением. В этом случае различие в выигрыше для всех трех способов невелико. Техническая же система с автовыбором реализуется наиболее просто (рис. 6.1). , Однако существенным не достатком систем с автовыбором являются искажения сигнала, обусловленные переходными процессами, возникающими при переключении приемников. Поэтому в тех случаях, когда требуется достаточно высокая помехоустойчивость и необходимо свести к минимуму влияние перекрестных помех при многоканальной связи, предпочтительны системы с линейным и оптимальным сложением, несмотря на большую сложность их технической реализации (рис. 6.3 и 6.5).
В техническом отношении системы с линейным сложением сигналов более просты, так как не требуют достаточно сложных устройств для измерения весовых коэффициентов. Вместе с тем таких системах, как уже отмечалось, сигналы целесообразно суммировать на промежуточной частоте, обеспечивая их когерентности схемой ФАПЧ. Способ же оптимального сложения менее критичен к месту включения сумматора. В этом случае сложение сигналов без значительных потерь можно производить после детектирования, исключив из радиоприемного устройства схему ФАПЧ.
Выбор того или иного способа сложения сигналов следует производить с учетом проведенной сравнительной оценки и конкретных требований к системе связи.
В заключение рассмотрим идею комбинированного сложения, вытекающую из формулы (6.56). Очевидно, что при одинаковых аi (t) весовые коэффициенты С, также будут равны, т.е. система с оптимальным сложением работает по принципу линейного сложения. Если же aj(t)>>ai(t), то весовые коэффициенты Cij, близки к нулю и принцип работы системы с оптимальным сложением эквивалентен автовыбору.

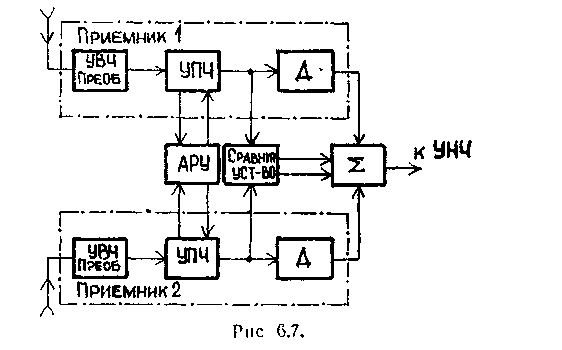

Практическая реализация комбинированного способа сложения при двукратном разнесении иллюстрируется рис. 6.7. В этой схеме суммирование сигналов производится после детекторов. Линейность сложения обеспечивается общей системой АРУ. Автовыбор осуществляется устройством сравнения, которое отключает приемник сигнала, подвергшегося глубокому замиранию. Отключение приемника весьма слабого сигнала практически не вызывает помех, связанных с переходными процессами.
Комбинированный способ сложения по энергетическому выигрышу близок к оптимальному, а в техническом отношении проще, так как для его реализации используются относительно простые устройства.
