3.4 Особенности конструкции сеялки супо-6
3.4.1 Назначение и технологический процесс сеялки. Сеялка СУПО-6 предназначена для посева семян томатов, огурцов, перца, баклажанов, кабачков и капусты пунктирным и гнездовым способами на ровной поверхности и в грядах. Машина составлена из шести посевных секций, присоединенных параллелограммной подвеской 2 (рисунок 2) к раме 3, которая опирается на два опорно-приводных колеса 16. На раме смонтированы вентилятор 5, механизм передач 1, автосцепка 4, гибкие воздуховоды 6 и маркеры.
Посевная секция состоит из корпуса, бункера 7 с ворошителем 8, пневматического высевающего аппарата 13 вакуумного типа, сошника 14, переднего 15 и заднего 10 катков, загортачей 12, регулятора глубины хода сошников 9 и шлейфа 11.
При движении сеялки диски высевающих аппаратов 13 вращаются. Под действием вакуума, создаваемого вентилятором 5 в камере разрежения, семена притягиваются к отверстиям дисков, транспортируются ими из заборной камеры в полость сошников 14 и укладываются на уплотненное дно бороздок. Загортачи 12 засыпают бороздки почвой, идущие следом катки 10 уплотняют почву, а шлейфы 11 взрыхляют и выравнивают поверхность почвы над рядками.

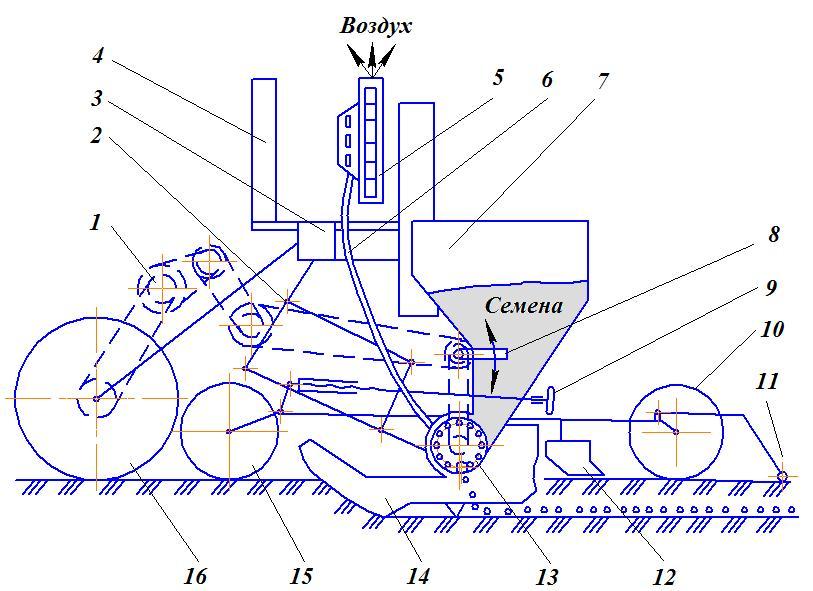

1 - механизм передач; 2 - подвеска; 3 - брус-рама; 4 - автосцепка;
5 – вентилятор; 6 - воздуховод; 7 - бункер; 8 - ворошитель;
9 - регулятор глубины; 10 и 15 - катки; 11 - шлейф; 12 - загортачи;
13 - высевающий аппарат; 14 - сошник; 16 - колесо
Рисунок 2 - Рабочий процесс сеялки СУПО-6
3.4.2 Основные регулировки сеялки супо-6
Для высева семян различных размеров к сеялке придается восемь комплектов дисков, отличающихся диаметром отверстий. Расстояние между гнездами в рядке изменяют перестановкой звездочек в редукторе механизма передач 1 (рисунок 2), глубину заделки семян - вращением маховичка регулятора 9, а расстановку посевных секций на заданную схему посева (50 + 90, 50+100, 60 + 120 и 70 см) - перемещением кронштейна подвески 2 вдоль бруса 3.
Ширина захвата сеялки 4,2 м, рабочая скорость до 8 км/ч, производительность 2,10...3,36 га/ч.
4 Рассадопосадочные машины
4.1 Общие сведения и агротехнические сведения
Многие овощные культуры высаживают в поле рассадой, предварительно выращенной в теплицах в торфоперегнойных горшочках или без горшочков. Перед посадкой рассаду необходимо отсортировать. Для машинной посадки следует отбирать одинаковые по размеру, с прямым стеблем, незавядшие растения. Например, рассада капусты должна иметь высоту 12... 15 см и 5...6 листьев, рассада помидоров - высоту 20...25 см и 8... 10 листьев.
Рассаду высаживают широкорядным способом с междурядьями 60, 70, 80, 90 см и ленточным способом по схеме 50+90 и 60+120 см. Расстояние между растениями в рядке (шаг посадки) составляет 10... 140 см. Если шаг посадки меньше 35 см, применяют сплошной полив, при большем шаге - порционный. В зонах поливного земледелия одновременно с посадкой нарезают поливные борозды. В зонах с высоким уровнем грунтовых вод рассаду высаживают на грядах.
Рассадопосадочная машина должна высаживать рассаду в почву вертикально или с отклонением от вертикали на ±30° не более чем у 10% растений, не подгибая корней, и одновременно подавать в борозду поливную воду. Необходимо следить за тем, чтобы не было поврежденных растений, пропусков и чтобы рассада не засыпалась почвой. Безгоршечную рассаду заделывают на глубину 5... 15 см, горшечную - на глубину не менее 10 см. Допустимое отклонение фактической глубины от заданной ± 2 см. Горшочки с рассадой и корни безгоршечной рассады должны быть плотно обжаты и засыпаны сверху почвой толщиной 2...4 см.
Ряды растений должны быть расположены прямолинейно, отклонения ширины основных междурядий не должны превышать ±2 см, а стыковых - ±5 см. Пропуски при посадке должны быть не более 3%. Приживаемость обычной рассады должна быть не ниже 95 %, горшечной - 100 %.
