Контрольные вопросы
1. Что такое гамма-излучение? Особенность взаимодействия гамма-квантов с веществом.
2. Охарактеризуйте виды взаимодействия гамма-излучения с веществом.
3. Закон ослабления потока гамма-квантов слоем вещества.
4. Линейный и массовый коэффициент ослабления. Массовая толщина поглотителя.
5. Дайте пояснение, как можно применить закон ослабления в случае протяженных защитных стенок?
6. Какие эффекты наиболее характерны для взаимодействия гамма-излучения с веществом при энергии гамма-квантов до 1 МэВ?
Л а б о р а т о р н а я р а б о т а № 5
ГАММА-РАДИОМЕТРИЯ
Цель работы: приобретение практических навыков по использованию сцинтилляционного гамма-радиометра; определение удельной активности проб относительным методом.
1. Основные теоретические положения
Явление самопроизвольного (спонтанного) изменения структуры ядра атома одного элемента и превращение его в более устойчивое ядро атома другого элемента называется радиоактивностью, а само неустойчивое ядро – радиоактивным.
Радиоактивность характеризуется сортом и энергией вылетающих частиц, длительностью протекания процесса (постоянная распада , среднее время жизни , период полураспада Т12).
Основные виды радиоактивного распада – альфа () и бета (). Бета- и гамма-радиоактивность присуща и легким, и средним, и тяжелым ядрам, альфа-радиоактивность встречается только среди тяжелых ядер. Принято говорить о естественной и искусственной радиоактивности (возникновение искусственной радиоактивности произошло из-за человеческой деятельности – создание ускорителей и реакторов). В настоящее время большинство радиоактивных ядер произведено искусственным путем.
Каждый такой отдельный акт самопроизвольного превращения ядер с испусканием элементарных частиц или их групп называется радиоактивным распадом. Если радиоактивный распад сопровождается испусканием альфа-частиц, он называется альфа-распадом; бета-частиц – бета-распадом.
Альфа- и бета-распад обычно сопровождаются гамма-излучением. Возникающие при самостоятельных превращениях ядер атомов потоки элементарных частиц или их групп являются ионизирующими излучениями.
Закон радиоактивного распада для любых превращений ядер устанавливает, что за единицу времени распадается всегда одна и та же доля нераспавшихся ядер данного радионуклида. Эту долю называют постоянной распада и обозначают . В общем виде этот закон выражается экспоненциальной зависимостью
, (5.1)
где N – число ядер, не распавшихся за время t; N0 – начальное число ядер радионуклида; е = 2,718; – постоянная распада, зависящая только от устойчивости ядер.
Для характеристики устойчивости ядер радиоактивного вещества относительно распада используется понятие периода полураспада.
Период полураспада радионуклида (Т1/2) – это время, в течение которого первоначальное число радиоактивных ядер N0 уменьшается в два раза. Связь между постоянной распада () и периодом полураспада (Т1/2) описывается соотношением
. (5.2)
Величина, обратная постоянной распада, называется средним временем жизни радиоактивного ядра.
Активностью радионуклида в источнике называется отношение числа радиоактивных распадов, происходящих в этом источнике за интервал времени, к величине этого интервала (скорость распада ядер).
Если радиоактивное вещество содержит N атомов и его постоянная распада , то активность будет равна
. (5.3)
Известно, что постоянная радиоактивного распада и период полураспада Т1/2 связаны соотношением
. (5.4)
Моль вещества содержит 6,021023 атомов (число Авогадро). В массе m вещества с массовым числом А число атомов
. (5.5)
Тогда активность источника выражается формулой
, (5.6)
где Аn – активность радионуклида, Бк; m – масса радионуклида, г; А – массовое число радионуклида; Т1/2– период полураспада радионуклида, с.
Активность источника, в котором содержатся радиоактивные ядра одного вида, уменьшается во времени по экспоненциальному закону:
, (5.7)
где А0 – активность источника в начальный момент времени (t = 0); t – текущее время, которому соответствует активность вещества At.
Чем меньше период полураспада, тем большая доля ядер атомов радионуклида распадается в единицу времени. Число распадов в единицу времени в данном количестве радиоактивного вещества выражает активность вещества. Поэтому количество радиоактивного вещества удобнее выражать не в весовых единицах, а в единицах активности.
Единицей измерения активности в Международной системе единиц (СИ) является беккерель (Бк). Беккерель равен активности нуклида в радиоактивном источнике, в котором за время 1 с происходит 1 распад, т. е. 1 Бк = 1 распад/с.
В практике еще используется внесистемная единица измерения активности – кюри (Ки). Кюри равен активности нуклида в радиоактивном источнике, в котором за время 1 с происходит 3,71010 распадов, т. е.
1 Ки = 3,71010 Бк.
Такой активностью обладает 1 г радия, что и было принято за единицу измерения – кюри.
1 Бк = 1 распад/с = 2,70310–11 Ки.
Радиометрия – совокупность методов измерения активности радиоактивного источника. Радиометр – прибор для проведения таких измерений. В соответствии с сортом регистрируемых частиц говорят о гамма-, бета-, альфа-радиометрах.
Методы измерения активности подразделяются на абсолютный и относительный.
При абсолютном методе активность источника устанавливается по числу зарегистрированных частиц n, значению относительного телесного угла, под которым источник «видит» детектор, и эффективности регистрации (отношение числа зарегистрированных частиц к числу частиц, поступивших на детектор). Но определение последних двух величин для объемного источника является трудоемкой задачей; это обстоятельство и необходимость учета ряда поправок затрудняют широкое распространение абсолютного метода.
В относительном методе активность изучаемого образца АX сравнивается с известной активностью стандартного источника той же геометрии и близкого состава: АX = АnX / n. Для реализации как абсолютного, так и относительного метода необходимы предварительные сведения о радиоизотопном составе исследуемых образцов (схемах распада радиоактивных ядер, входящих в образцы).
2. Приборы и принадлежности
В данной работе для измерений используется экспериментальная установка по регистрации фотонного гамма-излучения (рис. 5.1).
Установка состоит:
– из сцинтилляционного блока детектирования, включающего в себя сцинтилляционный счетчик на базе сцинтиллятора NaI(Tl) и фотоэлектронного умножителя (ФЭУ-85);
– пересчетного устройства ПСО;
– блока питания низковольтного (+5, 12 В), вмонтированного в ПСО;
– блока питания высоковольтного;
– источника гамма-излучения на основе изотопа Cs-137.

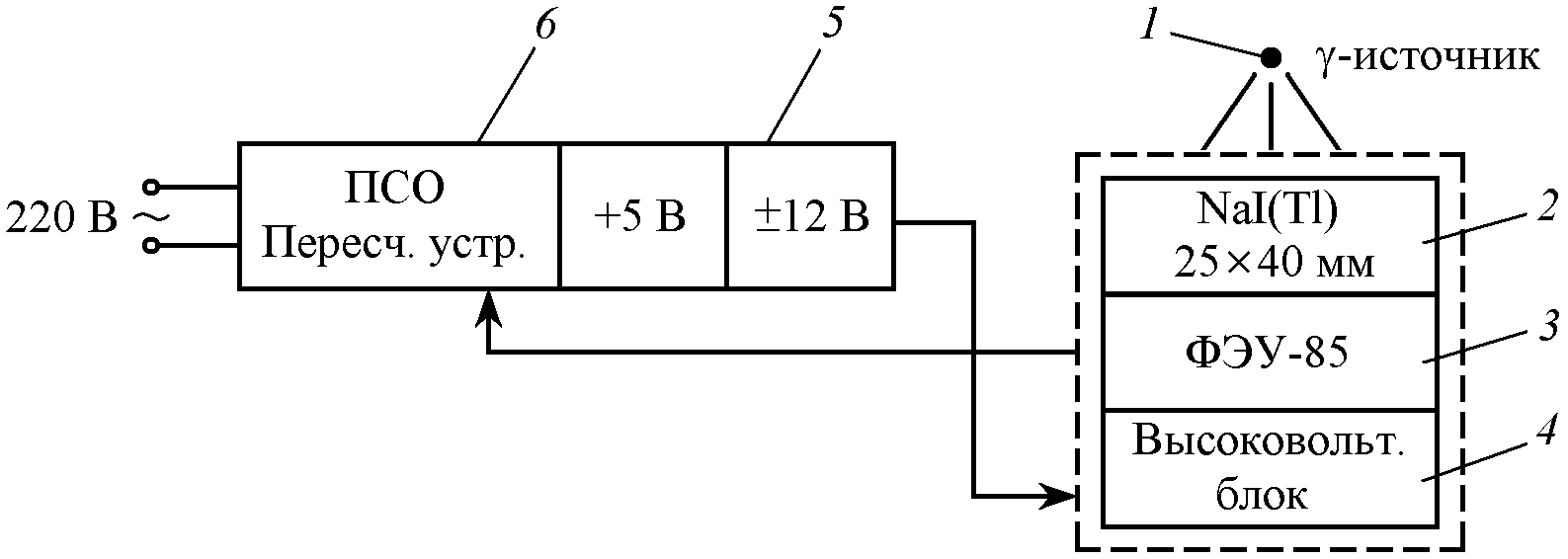

Рис. 5.1. Структурная схема экспериментальной установки:
1 – источник -излучения; 2 – сцинтиллятор (люминофор);
3 – фотоэлектронный умножитель; 4 – высоковольтный блок;
5 – блок низковольтного питания; 6 – пересчетное устройство
Источник гамма-излучения 1 (изотоп Cs-137), взаимодействуя с веществом сцинтиллятора 2 NaI(Tl), теряет свою энергию на возбуждение атомов и молекул. Фотоны света, т. е. сцинтилляции, регистрируются фотоэлектронным умножителем (ФЭУ) 3. Импульсы напряжения поступают с выхода ФЭУ на пересчетное устройство ПСО 6. Питание ФЭУ осуществляется за счет высоковольтного блока 4, питание к которому поступает от блока низковольтного питания 5 (12 В).
3. Порядок выполнения работы и обработка результатов
3.1. Подсоедините сетевой шнур к питающей сети 220 В. Включите ПСО в сеть, нажав красную клавишу, расположенную на задней панели прибора. Переключатели на передней панели ПСО установите напротив меток. Переключателем «Установка экспозиции» установите время измерения 100 с.
3.2. Выполните 5 измерений количество импульсов(Nф) от гамма-фона. Для этого нажмите клавишу «Сброс», затем «Пуск». По истечении 100 с на ПСО гаснет красный индикатор, снимите показания и запишите их в таблицу. Определите среднее арифметическое значение количества импульсов .
Таблица
