МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ “ЛЬВІВСЬКА ПОЛІТЕХНІКА”

Курс “РОБОТА В ІНТЕРЕНТ”

ЛАБОРАТОРНА РОБОТА № 1

Варіант № 5

Тема: Вивчення основних утиліт для визначення працездатності хосту

Виконав: Войтович О.О.

ІКТА КБ-12

Викладач: Костяк М.Ю.

Львів, 2017

Мета роботививчення процедур, якими користуються мережеві адміністратори для визначення працездатності адрес Інтернету і визначення адреси комп'ютера з метою подальшої настройки сервісів Інтернет: визначення IP-адреси комп'ютера, знайомство з основними комунікаційними утилітами зі складу Windows XP, які дають змогу протестувати з'єднання з віддаленим вузлом (ping), визначити маршрут проходження пакетів (tracert), таблиці маршрутизації (route) та спостереження за часом і маршрутом проходження пакету (утиліта NeoTrace Pro 3.25).

Короткі теоретичні відомості

Кожен комп'ютер в мережі TCP/IP має адреси трьох рівнів:

  1. Фізичний. МАС-адреса мережевого адаптера, наприклад 11-A0-17-3D-BC-01. Ці адреси призначаються виробниками устаткування і є унікальними адресами, оскільки видаються централізовано. MAC-адреса має формат з 6 байтів: старші 3 байти - ідентифікатор фірми виробника, а молодші 3 байти призначаються унікальним чином самим виробником.

  2. Мережевий. Комп'ютер, який має IP-адресу називається хостом. IP-адреса (Internet Protocol address) - це унікальний ідентифікатор (адреса) комп’ютера, підключеного до локальної мережі чи Інтернету. IP-адреса представляє собою 32-розрядне (для IPv4) чи 128-розрядне (для IPv6) двійкове число. Переважно використовується IP-адреса, як 32-розрядне двійкове число представлене для зручності роботи у вигляді чотирьох десяткових чисел, разділеними крапками, наприклад 192.168.19.55. IP-адреса складається з двох частин: номеру мережі і номеру вузла. Номер мережі може бути вибраний адміністратором довільно, або призначений за рекомендацією спеціального підрозділу Інтернету (Network Information Centec NIC). Зазвичай провайдери отримують діапазони адресних підрозділів NIC, а потім розподіляють їх між своїми абонентами.

  3. Символьний. Доменне ім'я, яке запам'ятати істотно простіше, ніж IP-адресу, наприклад www.polynet.ua. Ця адреса призначається адміністратором і складається з декількох частин, наприклад, імені сервісу (www.smtp.ftp) або імені користувача (vlad в доменному імені vlad.polynet.ua), або назви організації абонента (може бути бренд, назва фірми, слово, що характеризує діяльність компанії і так далі), доменної зони першого рівня (ua - позначення країни, com - позначення організації). Доменні імена несуть в собі певну інформацію, зрозумілу користувачам мережі.

Класифікація IP адрес

В залежності від розмірів мережі кількість адрес може бути більшою або меншою. Для різних потреб існує кілька класів мереж від яких залежить максимальна кількість адрес для хостів.

  • Class A включає мережі з 1.0.0.0 до 127.0.0.0. Номер мережі знаходиться в першому байті октету. Це забезпечує 24-ох розрядну частину для означення хостів. Дозволяє використання приблизно 1,6 мільйонів хостів у мережі.

  • Class B вміщає мережі з 128.0.0.0 по 191.255.0.0; номер мережі знаходиться в перших двох байтах октету. Це нараховує 16320 мереж з 65024 хостом у кожній.

  • Class C діапазон мереж від 192.0.0.0 по 223.255.255.0; номер мережі — перших три числа в октеті. Нараховує 2 мільйони мереж з 254 хостами в кожній.

  • Class D, E, та F адреси що підпадають в діапазон з 224.0.0.0 по 254.0.0.0 є або експериментальними, або збережені для використання у майбутньому і не описують будь-якої мережі.

Існують різні фізичні способи підключення до Інтернету:

  1. Технологія ADSL. ADSL (англ. Asymmetric Digital Subscriber Line — асиметрична цифрова абонентська лінія) — модемна технологія, яка перетворює стандартні абонентські телефонні аналогові лінії в лінії високошвидкісного доступу. Основна перевага даної технології в тому, що немає необхідності прокладати кабель до абонента.

  2. Сеансне підключення Dial-up (через телефонний дзвінок до провайдера - швидкість мала, зв'язок ненадійний). Підключення відбувається комутованими лініями зв’язку. Як правило, це міська телефонна мережа.

  3. Через локальну мережу, підключену до маршрутизатора.

  4. Технологія GPRS (через мобільний телефон).

Завдання:

  1. Протестуйте (пропінгуйте) з'єднання з віддаленими вузлами, згідно свого варіану.

  2. За допомогою утиліти ping з ключем -а визначте доменні імена тих вузлів з попередньої таблиці, для яких результат тестування виявився позитивним.

IP-адреса вузла

Результат тестування, позитивний (+) чи негативний (-)

Доменне ім’я

127.0.0.257

-

-

192.168.19.249

+ (Request timed out.)

-

189.199.256.19

-

-

192.168.19.250

+ (Request timed out.)

-

192.168.19.263

-

-

255.243.65.1

+ (Transmit failed. General failure.)

-

166.54.54.54

+ (Request timed out.)

-

127.0.0.1

+

Genuine.microsoft.com

  1. Визначте ІР-адреси вузлів відомих доменних імен.

Доменне ім'я

IP-адреса вузла

www.microsoft.com

23.59.124.165

www.mail.ru

217.69.139.201

www.ukr.net

212.42.76.252

www.google.com.ua

216.58.207.67

www.yandex.ru

5.255.255.80

www.rambler.ru

81.19.82.10

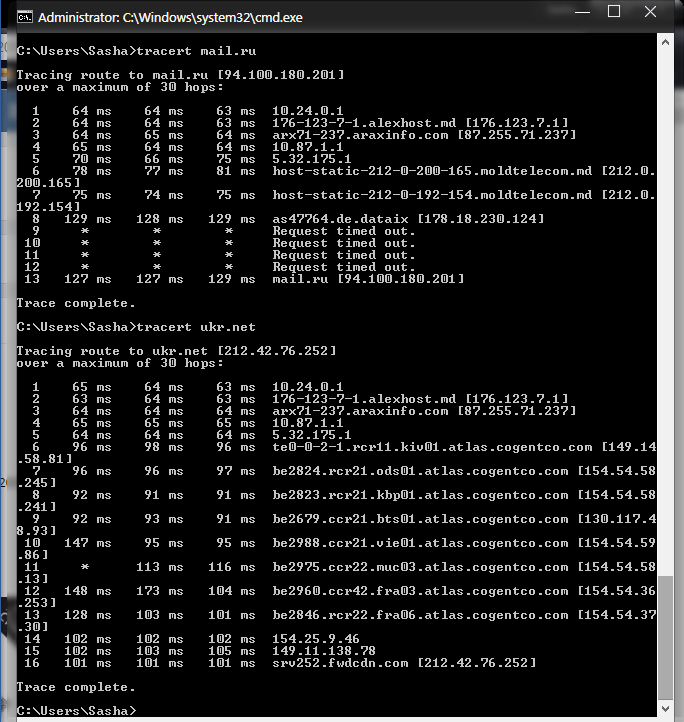

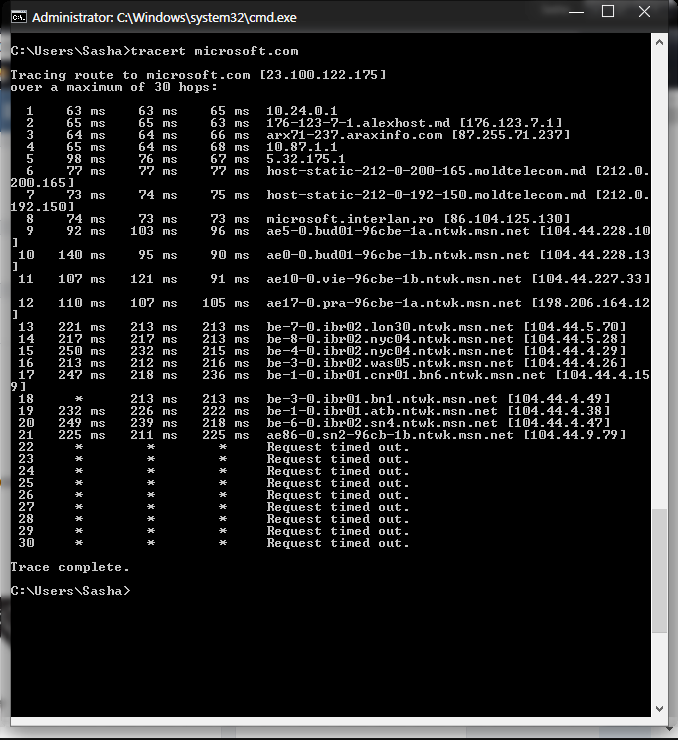

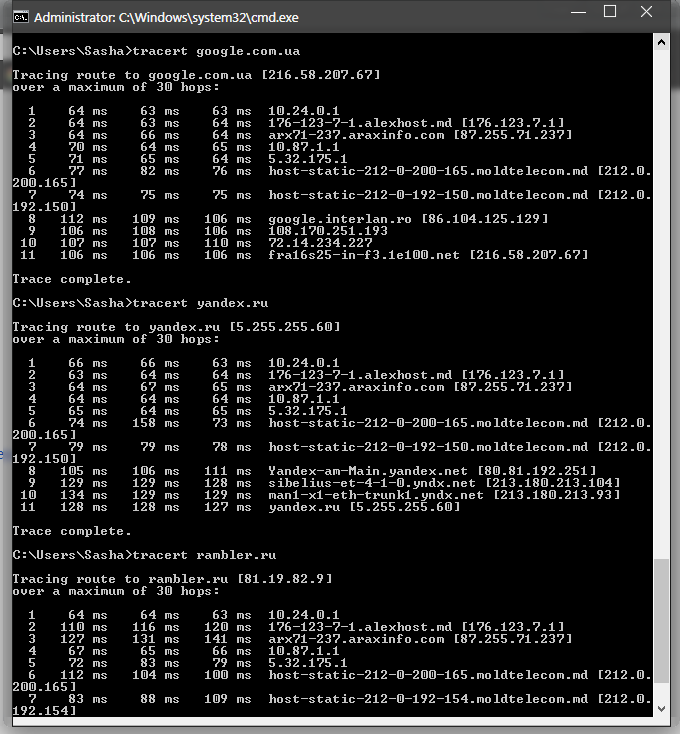

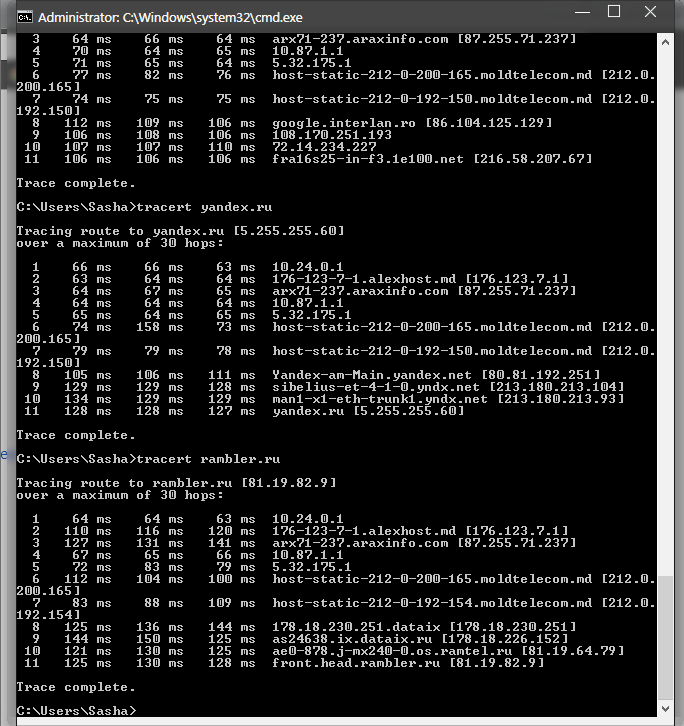

  1. За допомогою команди tracert визначте маршрути проходження пакетів

до вузлів з таблиці, наведеної в п. 3. Результати подайте у вигляді схем.

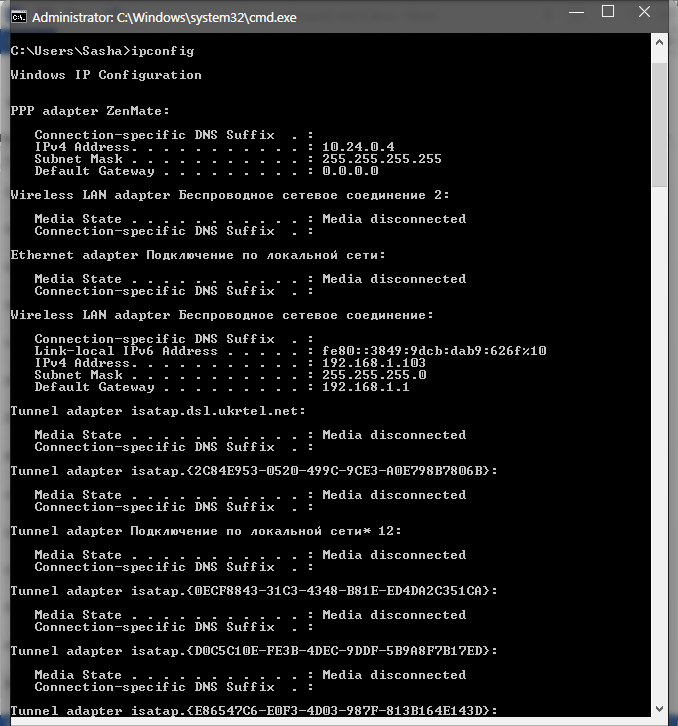

  1. Описати структуру підключення вашого комп'ютера до Інтернету. Вказати сусідні комп'ютери.

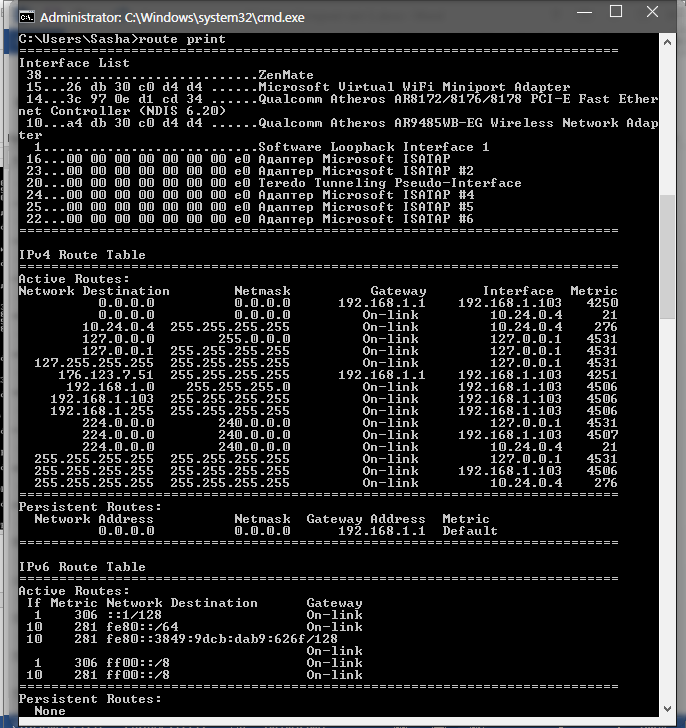

  1. Таблиця маршрутизації

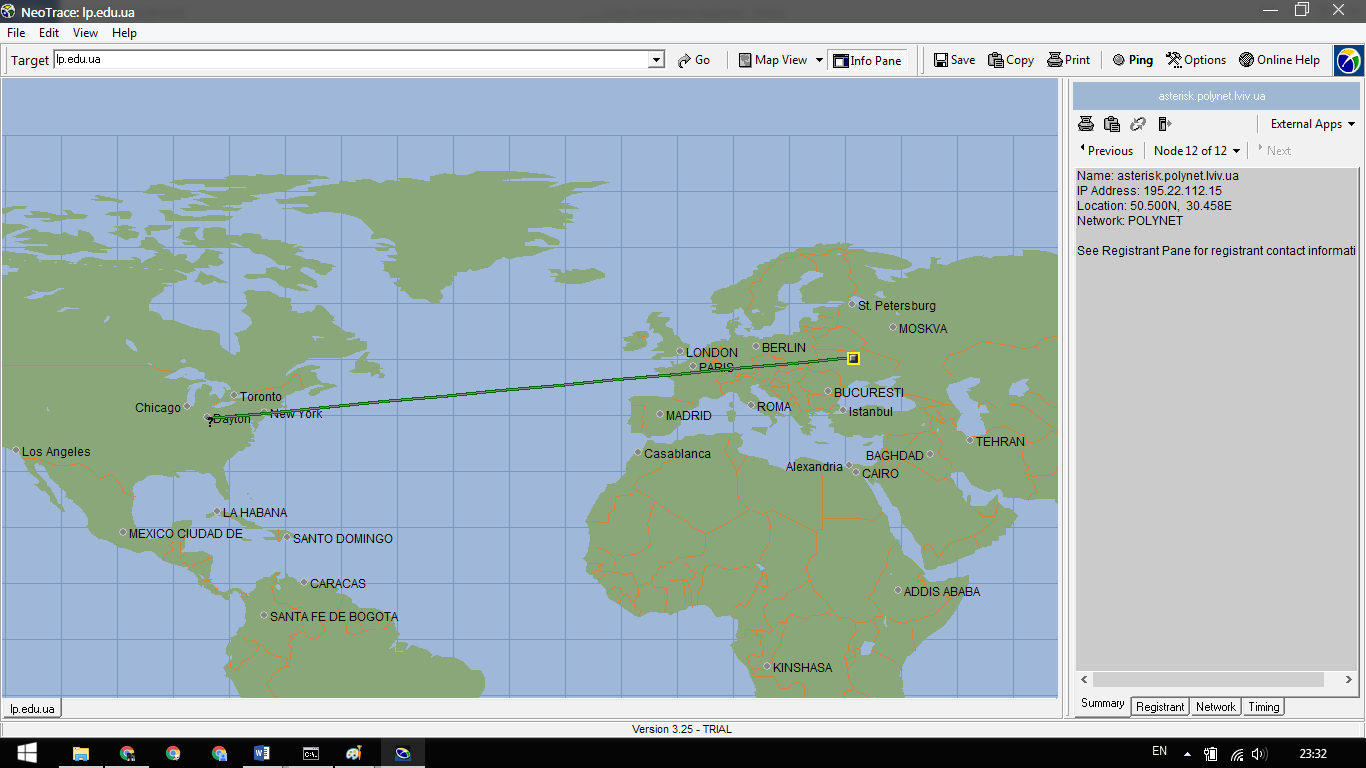

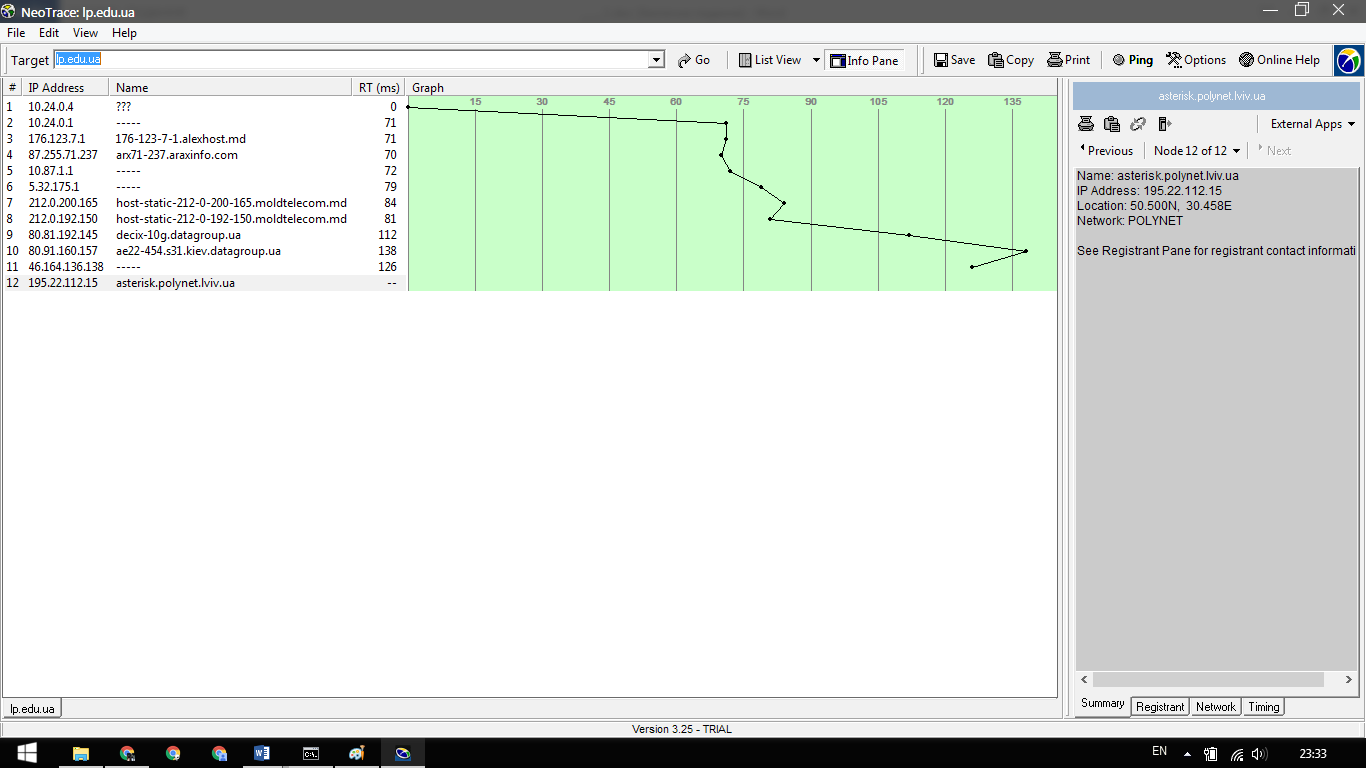

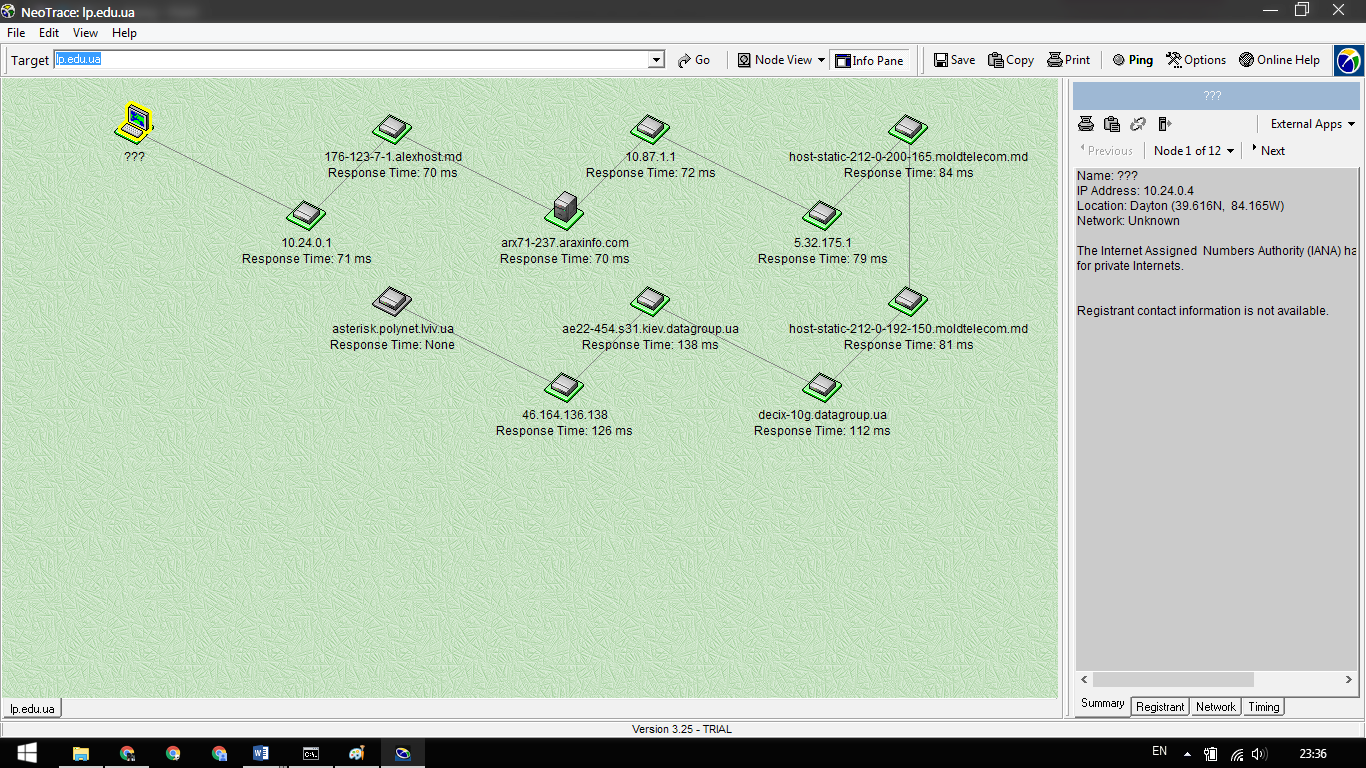

  1. Робота з NeoTrace.

Висновок:

В даній лабораторній я ознайомився з різними фізичними

способами підключення до Інтернету, вивчив процедури, якими

користуються мережеві адміністратори для визначення працездатності адрес

Інтернету, визначив IP-адресу комп'ютера, протестував з'єднання з

віддаленим вузлом, визначив маршрут проходження пакетів, вивів таблицю

маршрутизації та спостерігав за часом і маршрутом проходження пакету за

допомогою утиліта NeoTrace. Деякі IP-адреси вузлів не працювали, а для тих,

що дали позитивний результат я зміг знайти доменні імена.
