2. Параметрическое моделирование конфигураций детали с применением табличных данных
Параметризация необходима для создания конфигураций детали.
Конфигурации позволяют создать несколько конструктивных вариантов модели детали или сборки в одном документе. Конфигурации можно создавать вручную, а для создания одновременно нескольких конфигураций можно использовать таблицу параметров.
Для параметризации детали:
1) Проставляем размеры для параметров построения твердого тела. Существует два типа размеров:
1. Определяющие, то есть, которые влияют на геометрию изделия, если такие размеры изменить, то соответственно изменится и деталь; такие размеры среда показывает, как правило, черным или синим цветом;
2. Вторичные, то есть справочные, они только отражают числовое значение реального размера детали и не могут быть изменены непосредственно; такие размеры среда показывает серым цветом черным цветом. Параметризировать можно только определяющие размеры.
2) Накладываем ассоциативные связи.
Ассоциативность - способность системы запоминать логические связи между операциями построения и геометрическими объектами, которые использовались в качестве опорных в данной операции. (т.е. на которые производились ссылки при построении).
Ассоциативность базируется на принципах наследования.
Любые изменения родительских объектов приводят к изменению объектов потомков.
Наследование имеет иерархическую структуру: сколько бы уровней вложения не было, изменение родителей влечет изменения всех дочерних объектов на всех уровнях вложения.
Наследственная ассоциативность связана с деревом истории конструирования изделия.
3) Создаём табличные конфигурации детали
В SolidWorks используется таблица в формате Excel.
Между таблицей и объектом существует взаимосвязь, т.е. при выборе определенного номера объекта программа обращается к таблице и выдает измененный вид в зависимости от тех данных, которые записаны в конкретной ячейке.
Таблица параметров различных конфигураций
представлена на рисунке 17. Конфигурации
детали «Корпус» представлены на рисунке
18.
Рисунок 12. Таблица параметров различных конфигураций.
Конфигурации:
Рисунок 13. Длина детали Рисунок 14. Глубина кольцевых выемок
Рисунок 15. Внутренний диаметр
Параметрическое твердотельное моделирование детали на этапах технологического маршрута ее изготовления
3.1. Анализ возможности совмещения дерева конструирования и технологического маршрута формообразования детали
Рисунок 16. Технологический маршрут
Рисунок 20. Построение детали в среде Solid Works.
3.2 Параметрическое твердотельное моделирование детали на этапах технологического маршрута ее изготовления
Технологические эскизы и 3D модели состояния заготовки на этапах формообразования представлены на рисунках 21-26.
Рисунок 18. Технологический эскиз и модель изделия на операции расточки отверстия.
Рисунок 19. Технологический эскиз и модель изделия на комплексной операции .

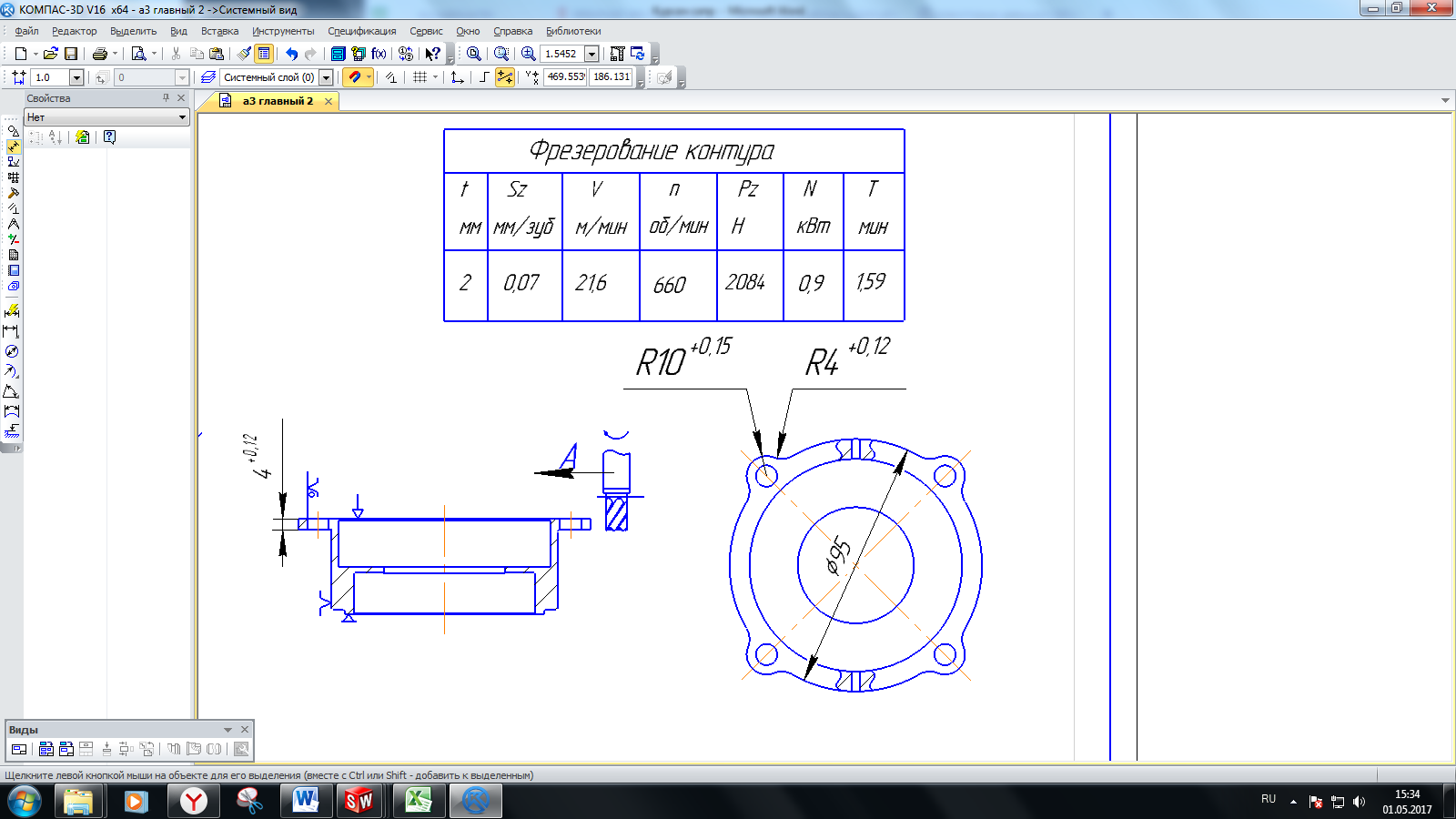

Рисунок 20. Технологический эскиз и модель изделия на операции фрезерования.
Рисунок 21. Технологический эскиз и модель изделия на операции сверления.
Рисунок 22. Технологический эскиз и модель изделия на операции зенкерования.
Рисунок 23. Технологические эскизы и модель изделия на операции шлифования.
