УПРАЖНЕНИЕ «ОПРЕДЕЛЕНИЕ ТИПА И ФОРМЫ СИГНАЛА НА ВЫХОДЕ РЕГУЛИРУЕМОГО ИСТОЧНИКА ПИТАНИЯ»

Цель задачи – определение параметров напряжения на выходе регулируемого источника питания. Для начала попытаемся измерить временную форму сигнала. Это можно сделать двумя простыми способами.

ИСПОЛЬЗОВАНИЕ ЦИФРОВОГО МУЛЬТИМЕТРА (DMM)

Запустите NI ELVISmx Instrument Launcher, выберите иконку с надписью DMM. На экране появится лицевая панель ВП NI ELVISmx Digital Multimeter. Для измерения постоянной составляющей напряжения необходимо перевести виртуальный прибор в

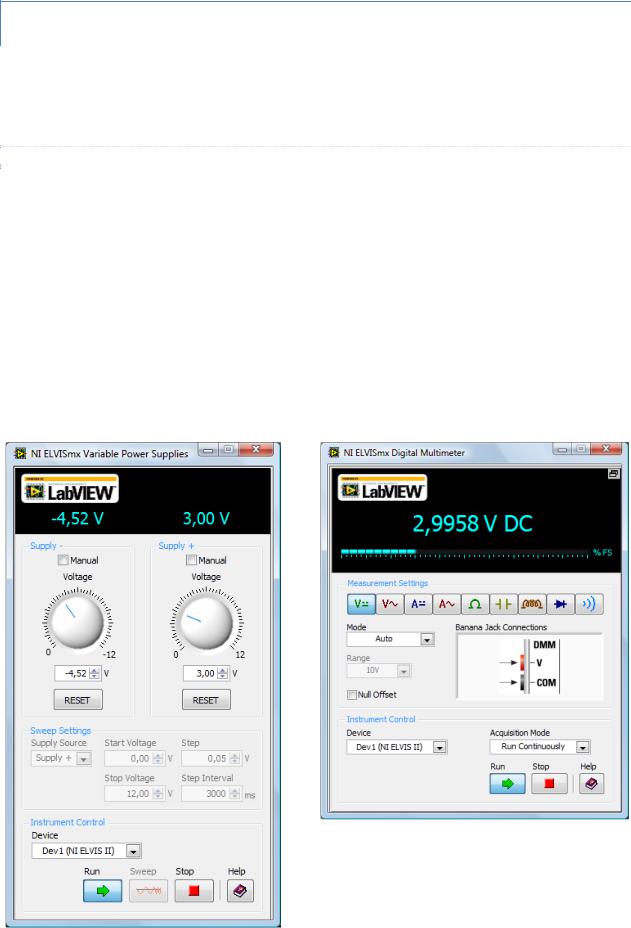

соответствующий режим, нажав на кнопку . Соедините контактный разъём SUPPLY + c разъемом «VΩ» на боковой панели NI ELVIS II, а разъём GROUND – с «COM» на боковой панели NI ELVIS II. Теперь запустите NI ELVISmx Instrument Launcher и с помощью кнопки VPS запустите прибор управления источниками питания. Установите уровень выходного напряжения питания положительной полярности, например, +3 В. Наблюдайте за результатами измерения постоянной составляющей напряжения с помощью мультиметра.

© 2009 National Instruments Россия, СНГ и Балтия. Все права защищены.

28

Переведите ВП NI ELVISmx Digital Multimeter в режим непрерывного измерения переменного напряжения, нажав на кнопку . Вы должны увидеть следующее:

ВОПРОС: Какие выводы можно сделать на основании полученных результатов?

ИСПОЛЬЗОВАНИЕ ОСЦИЛЛОГРАФА (SCOPE)

Запустите NI ELVISmx Instrument Launcher, нажмите на кнопку с надписью Scope. На экране появится лицевая панель виртуального прибора NI ELVISmx Oscilloscope. На лицевой панели ВП NI ELVISmx Oscilloscope установите в качестве источника сигнала по первому каналу Channel 0 SCOPE CH 0, а второй канал Channel 1 сделайте неактивным (в поле Channel 1 Settings уберите выставленную галочку напротив надписи Enable). BNC разъём SCOPE CH 0, располагающийся на боковой панели NI ELVIS II, необходимо соединить BNC кабелем со входом BNC 1. Соединяем, например, контактный разъём SUPPLY + c контактным разъёмом BNC 1+, BNC 1 – с GROUND. Тип триггеринга установите Immediate. В поле Coupling должен быть выбран режим измерения напряжения без фильтрации постоянной компоненты DC (Direct Current). Теперь, запустите NI ELVISmx Instrument Launcher, запустите виртуальный прибор с надписью VPS. На экране появится лицевая панель регулируемого источника питания ВП NI ELVISmx Variable Power Supplies. Установите уровень выходного напряжения питания положительной полярности величиной 3 В. Наблюдайте за результатами измерения.

29

Обратите внимание на значение RMS на дисплее ВП NI ELVISmx Oscilloscope.

Теперь, в поле Coupling выберите режим фильтрации постоянной составляющей напряжения AC (Alternating Current).
