Тема 2.4. Особенности выполнения характерных работ то и тр

Вопросы темы:

1. Уборочно-моечные работы

2. Контрольно-диагностические и регулировочные работы

3. Крепежные работы

4. Смазочно-заправочные работы

5. Разборочно-сборочные работы

6. Слесарно-механические работы

7. Тепловые работы

Проведение ТО и ТР агрегатов, узлов и систем автомобиля связано с выполнением ряда специфических работ, различных по своему содержанию, применяемым технологиям и оборудованию, экологическим требованиям и безопасности труда. Так, например, моечные работы связаны с потреблением значительных объемов воды, подачей ее под давлением и с подогревом, с последующей очисткой от осадков и нефтепродуктов; сварочные, кузнечные, медницкие работы связаны с разогревом металла; аккумуляторные работы - с химическими растворами (электролитом).

2.1. Уборочно-моечные работы

Предназначены для удаления загрязнений кузова, салона, узлов и агрегатов автомобилей, в том числе и для создания благоприятных условий при выполнении других работ ТО и ТР; поддержания требуемого санитарного состояния внутри кузова и салона автомобилей; защиты лакокрасочного покрытия от воздействия внешней среды; поддержания наружных поверхностей кузова в состоянии, отвечающем эстетическим требованиям.

Уборка салона и кузова автомобиля заключается в удалении загрязнений и мусора, протирке стекол, внутренних поверхностей и оборудования.

Сущность процесса мойки состоит в переводе твердых загрязнений в растворы и дисперсии и удалении их с поверхностей автомобилей и деталей вместе с моющим раствором.

В соответствии с требованиями органов санитарного надзора кузова санитарных автомобилей, автомобилей, перевозящих продукты питания, подвергаются санитарной обработке. Для этого на специальных постах производится мойка внутренних поверхностей кузова дезинфицирующим раствором.

Мойка днища, рамы и других поверхностей автомобилей, загрязненных, в основном, глинистыми, песчаными, органическими примесями, образующими прочную корку, обычно производится моечными установками высокого давления или струйными мойками.

Оборудование для уборочно-моечных работ. Уборочно-моечные работы, как правило, выполняются на специально оснащенных постах (линиях) с применением моечного оборудования или вручную. Выбор типа применяемого оборудования зависит от способа организации уборочно-моечных работ и типа подвижного состава (рис. 2.1).

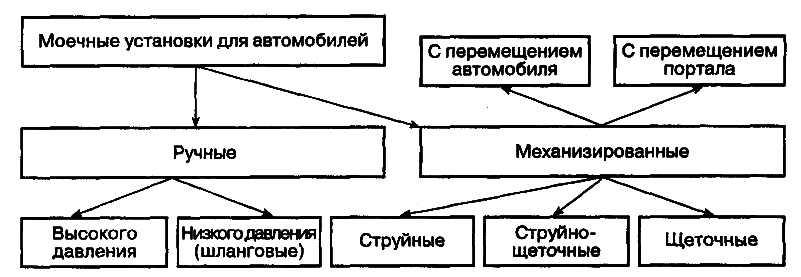

Рис. 2.1. Укрупненная классификация моечных установок для автомобилей

Для мойки агрегатов и деталей автомобиля используются специальные моечные машины, представляющие собой камеру, в которую загружают агрегаты и детали, требующие мойки.

2.2. Контрольно-диагностические и регулировочные работы

Предназначены для определения и обеспечения соответствия автомобиля требованиям безопасности движения и воздействия на окружающую среду, для оценки технического состояния агрегатов, узлов без их разборки. Эти работы являются составной частью процесса технического обслуживания и ремонта.

Диагностирование какого-либо агрегата (системы) проводится специальными стендами, приспособлениями, приборами. Принцип их действия зависит от характера диагностических признаков, которые присущи объекту контроля.

Регулировочные работы, как правило, являются заключительным этапом процесса диагностирования. Они предназначены для восстановления работоспособности систем и узлов автомобиля без замены составных деталей. Регулировочными узлами в конструкции автомобиля могут быть эксцентрики в тормозных барабанах, натяжные устройства приводных ремней, поворотные устройства прерывателей-распределителей, нормали, которыми перекрывают сечения для прохода газов, жидкостей и т.д.

Совмещая (комбинируя) определенные методы и оборудование, можно проводить общее диагностирование автомобиля в следующих случаях:

• при плановых ТО (это контроль узлов и систем, обеспечивающих дорожную и экологическую безопасность, проверка мощностных характеристик, расхода топлива и пр.);

• при государственных технических осмотрах (это в основном контроль узлов и систем, обеспечивающих дорожную и экологическую безопасность).

2.3. Крепежные работы

Предназначены для обеспечения нормального состояния (затяжки) резьбовых соединений. В объеме ТО в зависимости от вида ТО и типа подвижного состава эти работы составляют 25-30%. Так, у автомобиля КамАЗ 3,5 тыс. резьбовых соединений. При ТО-1 необходимо проверить и, если требуется, подтянуть несколько десятков соединений. При ТО-2 это количество значительно возрастает. При текущем ремонте большинство сборочно-разборочных операций связано с крепежными работами. Поэтому применение правильных приемов по обслуживанию резьбовых соединений повышает эксплуатационную надежность автомобиля в целом, облегчает труд рабочих, значительно снижает трудоемкость этих работ при вторичном их выполнении.

Неисправности резьбовых соединений - это ослабление предварительной затяжки, повреждения и срыв резьбы. Ослабление резьбовых соединений и их самоотворачивание нарушают регулировку и приводят к ухудшению эксплуатционных свойств автомобиля, к потере герметичности уплотнений, к возрастанию динамических нагрузок на детали и к их поломкам. При невыполнении требуемых объемов крепежных работ при ТО-2, например у двигателя, к 80-100 тыс. км его пробега ослабевает затяжка почти 15% резьбовых соединений.

Защита резьбы. Продолжительность простоя автомобилей в обслуживании или ремонте, трудоемкость работ очень часто увеличиваются из-за сложности разборки корродированного резьбового соединения.

Механизация крепежных работ и применяемое оборудование.

В качестве ручного инструмента используют комплекты (наборы) гаечных и специальных ключей. В зависимости от организации работ комплекты хранятся в стационарных настенных и напольных шкафах, переносном контейнере или передвижной тележке. В последнем случае тележка одновременно является и миниверстаком. Комплекты инструмента могут быть универсальными или подобранными под какой-то вид выполняемых работ, например электротехнических или карбюраторных.

Для сокращения доли ручных работ применяют пневмо- или электрогайковерты с различными видами насадок при работе с гайками (болтами) или винтами.

2.4. Смазочно-заправочные работы

Предназначены для уменьшения интенсивности изнашивания и сопротивления в узлах трения, а также для обеспечения нормального функционирования систем, содержащих технические жидкости, смазки. Эти работы составляют значительный объем ТО-1 (16-26%) и ТО-2 (9-18%).

Смазочно-заправочные работы состоят в замене или пополнении агрегатов (узлов) маслами, топливом, техническими жидкостями, замене фильтров. Качество этих работ относится к числу значимых факторов, влияющих на ресурс узлов.

Основным технологическим документом, определяющим содержание смазочных работ, является химмотологическая карта, в которой указывают места и число точек смазки, периодичность смазки, марку масел, их заправочные объемы.

Составной частью заправочных работ являются промывочные. При промывке вымываются продукты износа, что обеспечивает лучшие условия работы деталей и вновь заливаемых жидкостей. Замена, например, всего объема тормозной жидкости в системе (1 раз в год), что приравнивается к промывочным работам, увеличивает долговечность резиновых уплотнительных манжет в 1,5-2,5 раза.

2.5. Разборочно-сборочные работы

Являются одними из основных при текущем ремонте автомобиля, его узлов и агрегатов. Выполняются на постах (снятие-установка, частично ремонт); их трудоемкость составляет примерно 80% трудоемкости постовых работ, и на производственных участках, где разборка-сборка составляет 28-37% трудоемкости ремонтных работ.

На постах снятие - установка агрегатов производится с применением различных средств механизации. При больших производственных программах целесообразно создавать специализированный пост замены агрегатов. Он включает подъемник (стационарный, напольный или передвижной канавный) с комплектом приспособлений для замены переднего и заднего мостов, коробки передач, редуктора, рессор, межосевого дифференциала, приспособление для слива масел из агрегатов трансмиссии, тележку для снятия и установки колес, гайковерты для гаек колес, гаек рессор, комплект инструмента, подставки под вывешенный автомобиль и др.

На производственных участках для установки ремонтируемых агрегатов, закрепления их и облегчения к ним доступа применяют различные установки, стенды и приспособления. Они подразделяются на универсальные (для агрегатов различных наименований) и специализированные (для конкретных агрегатов, а иногда и конкретных марок автомобилей).

Для демонтажно-монтажных работ с автомобильными колесами (шинами) выпускаются специальные стенды.

Составным элементом разборочно-сборочных работ, как и ряда других, являются вспомогательные подъемно-транспортные работы; они сокращают трудоемкость и облегчают условия труда. При их выполнении используется специальное оборудование (рис. 2.16).

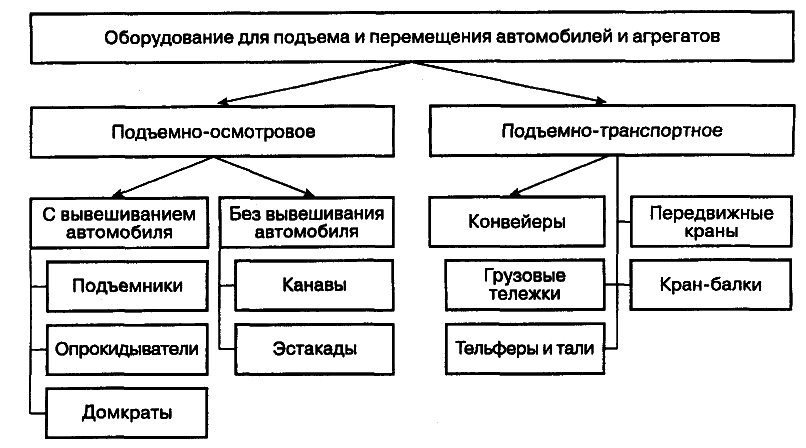

Рис. 2.16. Классификация подъемно-осмотрового и подъемно-транспортного оборудования

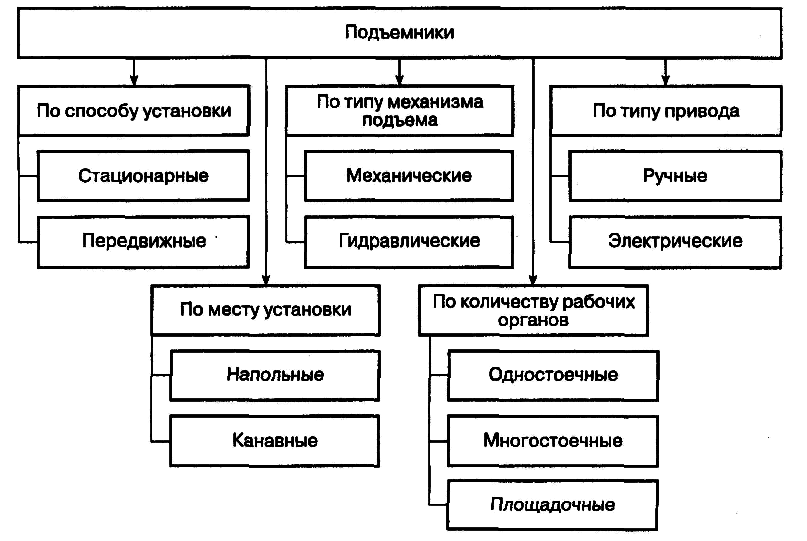

Рис. 2.17. Классификация подъемников

Канавы и эстакады относятся к подъемно-транспортному оборудованию и составляют подгруппу подъемно-осмотрового оборудования. На них возможно проведение работ снизу и сбоку автомобиля (рис. 2.24). Длина канавы должна быть больше длины автомобиля на 0,5-0,8 м. Глубина для легковых автомобилей - 1,4-1,5 м, для грузовых и автобусов - 1,2-1,3 м.

Рис. 2.24. Классификация осмотровых канав

2.6. Слесарно-механические работы

Включают механическую обработку деталей после наплавки или сварки, растачивание тормозных барабанов, изготовление и растачивание втулок для восстановления гнезд подшипников, протачивание рабочей поверхности нажимных дисков сцепления, фрезерование поврежденных плоскостей, срезание резьбовых соединений (не поддающихся отворачиванию) приспособлениями с высокооборотными абразивными кругами, что характерно для деталей ходовой части и системы выпуска газов, изготовление крепежных деталей (болтов, гаек, шпилек, шайб) и т.п.

В общей трудоемкости ТР трудоемкость слесарно-механических работ составляет 4-12%. Меньшая доля этих работ - на предприятиях автосервиса или АТП, где предпочтение отдается не ремонту отказавшего узла, а замене его на новый.

Выполняют перечисленные работы на слесарно-механическом участке с помощью токарно-винторезных, сверлильных, фрезерных, шлифовальных и других металлообрабатывающих станков, а также вручную на слесарных верстаках. Существуют стенды специального назначения, например, для обточки тормозных колодок, шлифовки поверхностей нажимных дисков сцепления и пр.

2.7. Тепловые работы

Связаны с нагревом ремонтируемых и изготавливаемых элементов конструкций и включают кузнечные, медницкие, сварочные работы.

Кузнечные работы состоят в изготовлении различного вида стремянок, скоб, хомутов, кронштейнов, в пластической обработке металлических деталей. Их объем - примерно 2-3% объема работ по ТР. Основная доля связана с ремонтом рессор - заменой сломанных листов, рихтовкой (восстановление первоначальной формы) просевших. При большом объеме таких работ целесообразно использовать механизированные установки. Рихтовка на них проводится протяжкой рессорного листа через вальцовочные валики.

Медницкие работы составляют незначительную по объему (до 0,5%), но ответственную часть работ по текущему ремонту. Предназначены для восстановления герметичности деталей, изготовленных из цветных металлов. Например, пайка радиаторов, поплавков карбюраторов, латунных трубопроводов и т.д.

Сварочные работы предназначены для ликвидации трещин, разрывов, поломок, а также прикрепления различных кронштейнов, уголков и т.д. На АТП применяют как электродуговую, так и газовую сварку. Электросваркой ремонтируют массивные детали (раму, кузов самосвала), газовой - как правило - тонкостенные детали. Сварочные работы, без учета работ по ремонту кузовов легковых автомобилей, кабин грузовых, составляют 1,0-1,5% объема текущего ремонта.

Сварочные работы являются основной составляющей жестяницких работ при ремонте кузовов легковых автомобилей.

Контрольные вопросы темы:

1. Поясните назначение, методы и способы проведения уборочно-моечных работ.

2. Приведите классификацию оборудования для уброчно-моечных работ.

3. Объясните назначение контрольно-диагностических работ.

4. Перечислите основные способы и средства диагностирования.

5. В чем заключаются особенности выполнения крепежных работ?

6. Какие инструменты и оборудование применяется для механизации крепежных работ?

7. Какие работы относятся к смазочно-заправочным?

8. Перечислите оборудование для смазочно-заправочных работ.

9. Для чего проводятся разборочно-сборочных работы?

10. Как оборудуются посты для разборочно-сборочных работ?

11. Приведите классификацию подъемно-осмотрового и подъемно-транспортного оборудования.

12. Приведите классификацию подъемников

13. Приведите классификацию осмотровых канав.

14. Какие работы включают слесарно-механические работы на АТП?

15. Какие работы относятся к тепловым при ТО и ремонте автомобилей?
