Виды обратных связей

а) последовательная по току

б) последовательная по

напряжению

1) 2)

в) параллельная по току

г) параллельная по напряжению

3) 4)

10. Соответствие между элементами множества определений параметров ОУ и элементами множества его параметров следующее:

1-я группа:

1.Отношение изменения выходного напряжения к вызвавшему его изменению входного напряжения.

2.Отношение коэффициента усиления дифференциального сигнала к коэффициенту усиления синфазного сигнала, выраженное в децибелах.

2-я группа:

а) коэффициент усиления синфазного сигнала; б) коэффициент усиления дифференциального сигнала; в) коэффициент ослабления синфазного сигнала.

11. Приведено изображение следующей характеристики ОУ:

К , дБ

а) амплитудная; б) амплитудно-частотная; К(0)

в) амплитудно-фазовая.

0

fТ

171

12. Приведено изображение следующей характеристики ОУ:

UВЫХ

а) амплитудная;

ЕП1



б) амплитудно-частотная;



в) амплитудно-фазовая.



UВХ

ЕП2

13.К линейным функциональным устройствам на ОУ относятся схемы, выполняющие, например, следующие преобразования:

а) умножение входного сигнала на константу; б) умножение двух входных сигналов; в) фильтрацию; г) интегрирование; д) ограничение.

14.Положение об эквипотенциальности входов идеализированного ОУ имеет важные следствия для его неинвертирующего включения:

а) выходное напряжение всегда меньше входного; б) синфазный сигнал равен входному напряжению; в) входное напряжение выделяется на резисторе R1; г) выходное напряжение выделяется на резисторе R2.

Требования к отчету

Отчет должен содержать:

цель работы;

схемы и результаты эксперимента;

теоретические расчеты искажений;

сравнение результатов теории и эксперимента;

выводы.

172

ПРИЛОЖЕНИЕ А

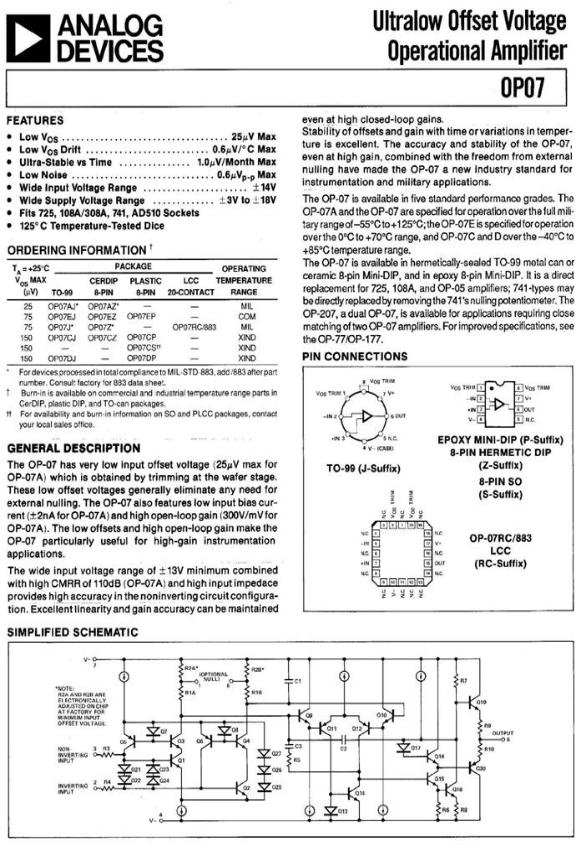

173

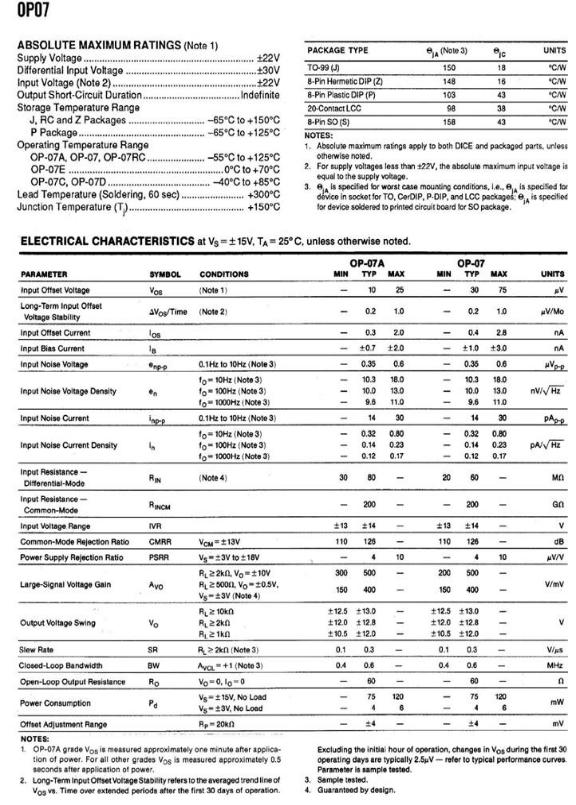

174

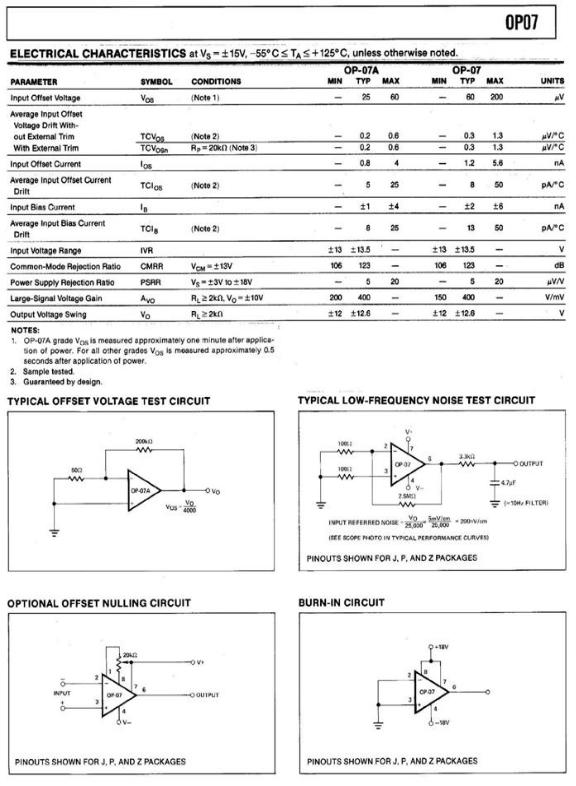

175

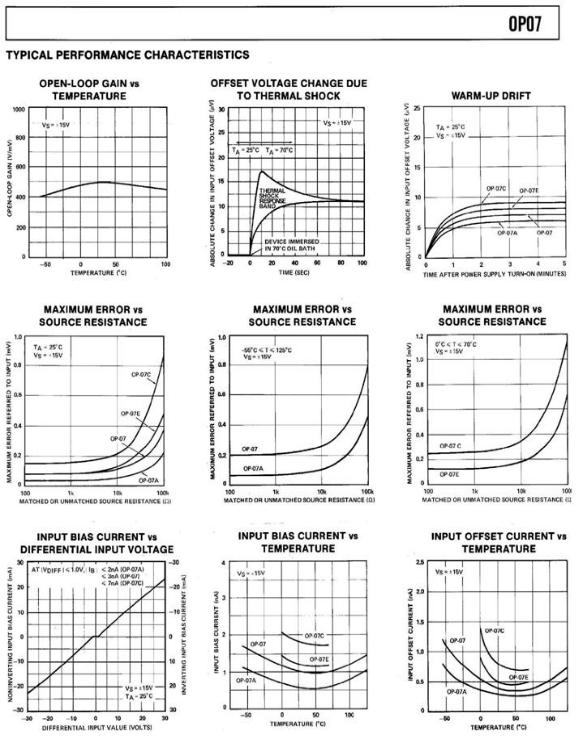

176

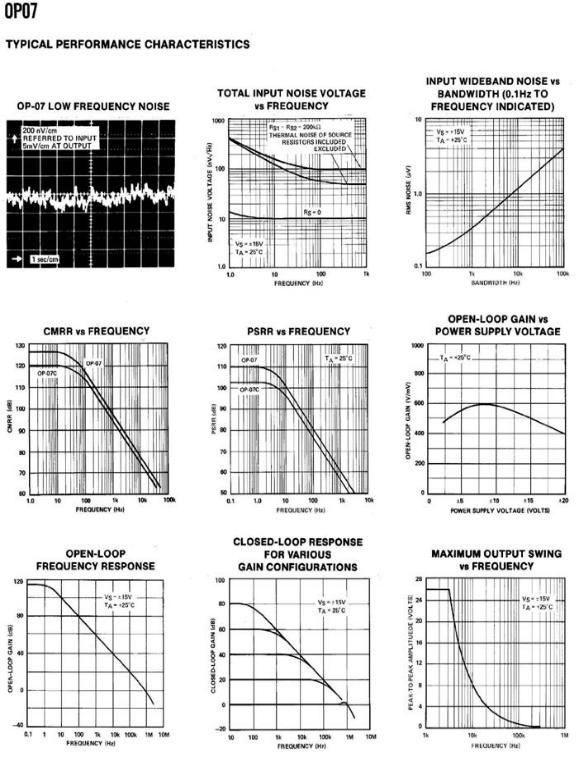

177

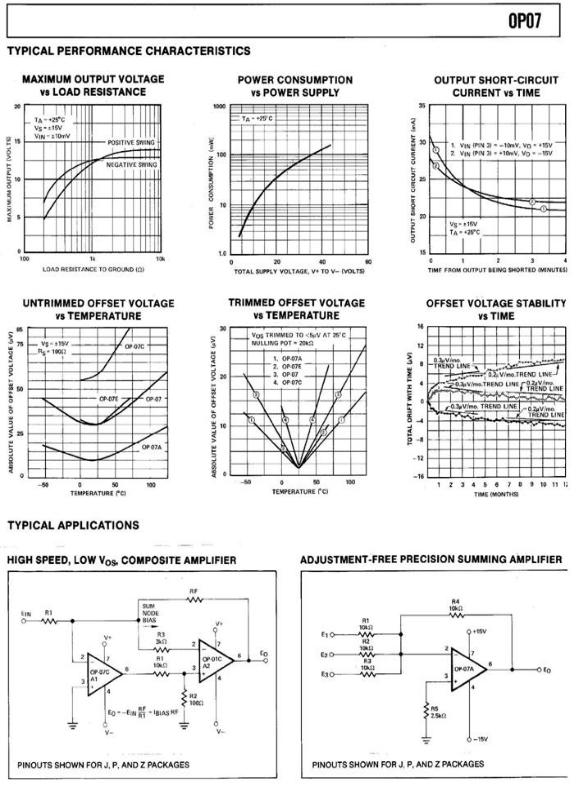

178

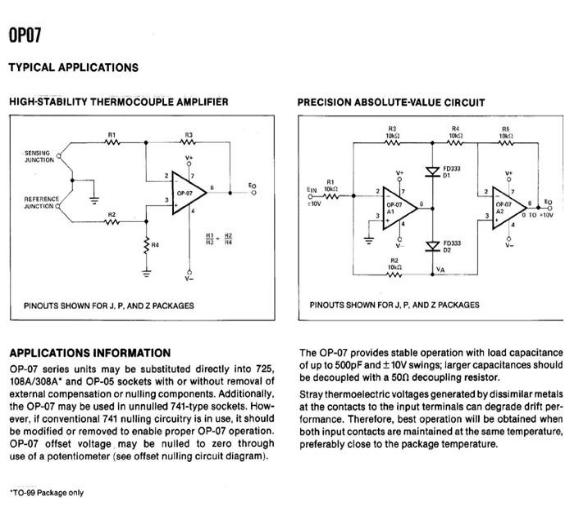

179

Лабораторная работа № 7

Функциональное применение операционных усилителей (линейные преобразования сигналов)

Цель работы

Овладение методикой исследования в программно-аппаратной среде NI ELVIS характеристик и параметров схем на ОУ, обеспечивающие различные линейные преобразования входных сигналов.

Задачи исследования

1.Подготовка к лабораторной работе, т. е. формирование знаний и пониманий процессов, происходящих в исследуемой схеме.

2.Проработка разделов порядка выполнения работы. Поиск ответов по каждому пункту на вопросы: как его реально выполнить? Что должно быть получено в результате его выполнения (прогнозируемый результат)?

3.Приобретение навыков исследования схем c ОУ с использованием функционального генератора (FGEN), анализатора Боде (Bode Analyzer)

иосциллографа (Scope).

4.Обработка полученных экспериментальных данных, подготовка и защита отчета.

Краткие сведения из теории

Типовые схемы включения операционных усилителей обычно демонстрируют линейные преобразования сигналов, связанные с масштабированием выходного напряжения относительно входного. При этом в зависимости от схемы включения ОУ (инвертирующее, неинвертирующее) коэффициент передачи схемы по напряжению может быть как положительным, так и отрицательным.

Умножение входного сигнала на константу не является единственным представителем среди линейных преобразований сигналов. В различных областях аналоговой электроники широко востребованы и другие линейные преобразования. Такие, например, как суммирование и вычитание, интегрирование и дифференцирование, фильтрация (фильтры нижних, верхних частот, полосовые), преобразования напряжение ток и ток напряжение и т. д.
