- 40 -

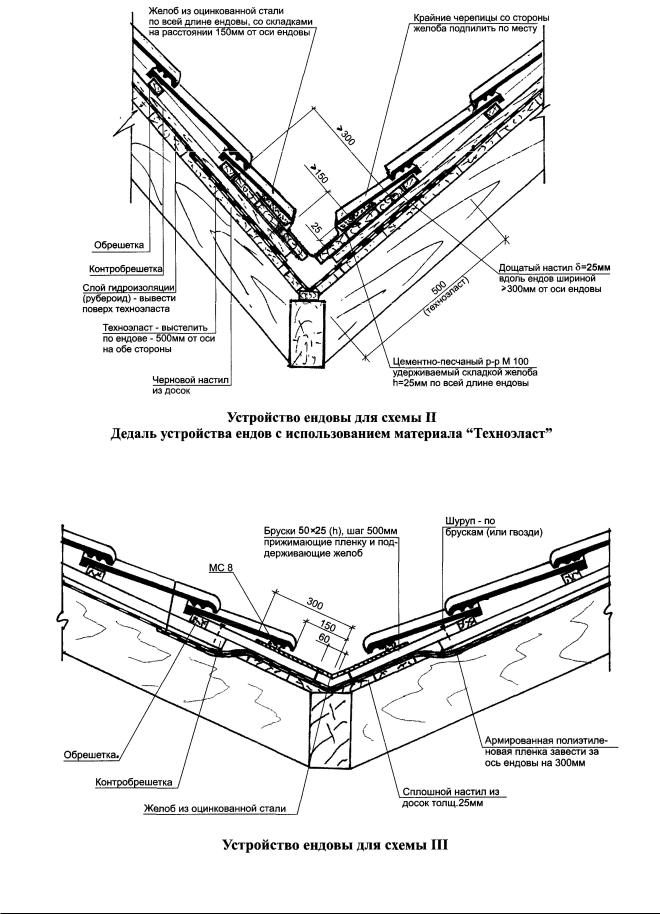

УСТРОЙСТВО ЕНДОВЫ

Приложение Г





Рис. 33

Рис. 34

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 41 -

УСТРОЙСТВО ЧЕРЕПИЧНОЙ КРОВЛИ С ПЛИТАМИ ПОКРЫТИЯ Приложение Г

Рис. 35

Устройство черепичной кровли с применением плит покрытия из ячеистого бетона ОАО "Управляющая компания холдинга "Забудова"

Рис. 36

Устройство карнизного свеса с применением плит покрытия из ячеистого бетона ОАО "Управляющая компания холдинга "Забудова"

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 42 -

ПРИМЫКАНИЕ ЧЕРЕПИЧНОЙ КРОВЛИ К ВЕНТКАНАЛАМ

Приложение Г





Рис. 37

Рис. 38

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 43 -

ТЕПЛОИЗОЛЯЦИЯ

Приложение Г





Рис. 39

Рис. 40

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 44 -

УСТАНОВКА СНЕГОЗАДЕРЖИВАЮЩЕЙ ЧЕРЕПИЦЫ

Приложение Г





Рис. 41

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 45 -

УСТАНОВКА ПОДНОЖЕЧНОЙ, ВЕНТИЛЯЦИОННОЙ ЧЕРЕПИЦЫ Приложение Г

Рис. 42

Рис. 43

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 46 -

КРЕПЛЕНИЕ ЧЕРЕПИЦЫ

Приложение Г





Рис. 44

Рис. 45

Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 47 -

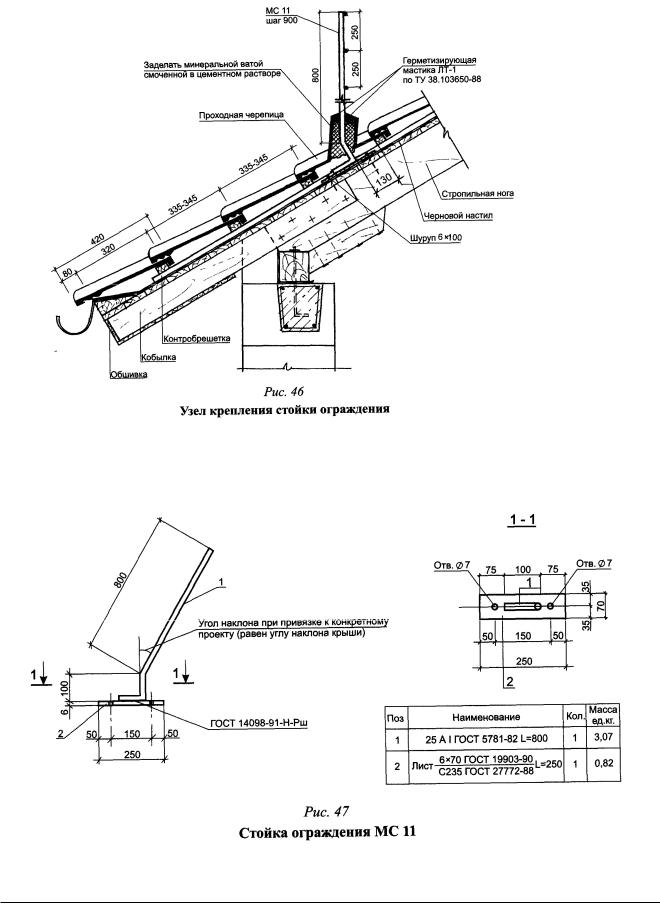

УСТРОЙСТВО ОГРАЖДЕНИЯ ЧЕРЕПИЧНОЙ КРОВЛИ

Приложение Г





Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 48 -

ПОДНОЖКА

Приложение Г

























Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"

- 49 -

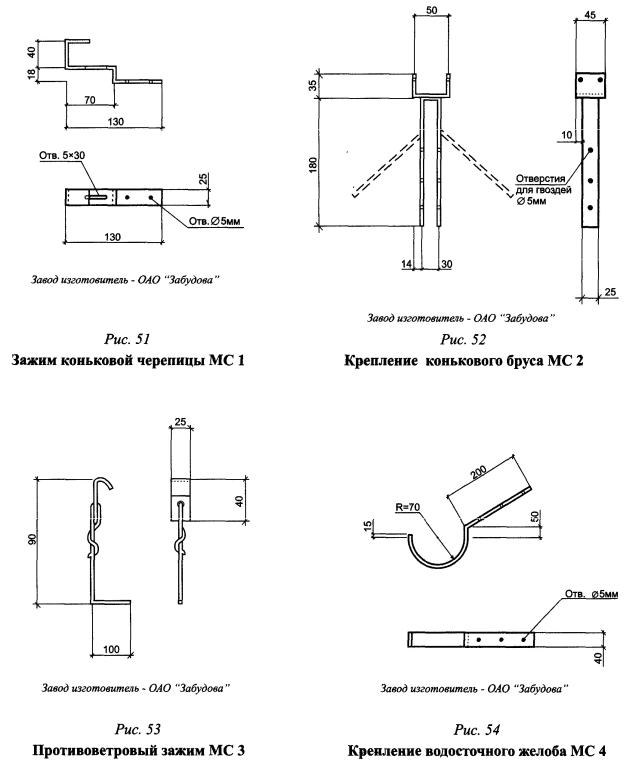

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ

Приложение Г



































































































































































































Рекомендации по проектированию и устройству кровли из цементно-песчаной черепицы ОАО "Управляющая компания холдинга "Забудова"
