.pdfОкончание табл. 3
|
1 |
|
|
|
|
|
2 |
|
|
|
3 |
4 |
5 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Число Нуссельта |
|
|
Nuж |
|
|
|
|
|
|
|
||||||||
|
|
ж |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Логарифм |
Nu |
ж |
|
|
|
|
|
lg Nuж* |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Плотность тепло- |
q |
|
|
Q |
, Вт/м2 |
|
|
|
||||||||||
вого потока на |
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
трубке |
|
|
|
|
|
|
|
|
Fтр |
|
|
|
|
|
|
|||
Условная ско- |
|
|
|
|
|
|
|
q |
|
|
|
|
|
|
||||
рость парообразо- |
wкип |
|
|
|
|
, м/с |
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
||||||||||
3 |
|
|
|
|
|
|
||||||||||||
вания |
|
|
|
|
|
|
10 r |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
wкип |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Число Рейнольдса |
Reж |
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Логарифмы Reж |
|
|
|
lgReж |
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Число Прандтля |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Pr 1/3 ( Pr |
|
|
|
|
) |
|
|
|
Prж1/3 |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
ж |
ж |
|
а |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
3. |
На графике зависимости |
lgNuж от lgReж нанести |
точки, |
принимая масштабы по осям одинаковыми и равными:
∆(lgNuж )=∆(lgReж ) = 0,1→2,5 см.
Провести через них наиболее вероятную прямую (рис. 5), уравнение которой имеет вид
lgNuж =lgА+n lgReж ,
и определить показатель
- 173 -
n=tgθ= |
(lgNu ) |
, А= |
Nu |
=С Pr 1/3 . |
(11) |
|
|
|
|
||||
|
(lgRe ) |
|
Re n |
ж |
|
Определить постоянную С, решив уравнение (11) для произвольной точки, например полученной в опыте 1. Сравнить полученные значения постоянных С и n с данными в уравнении (5), взятыми из справочника.
|
|
|
lgNu* |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
ж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
n |
tg |
|
lgNu*ж |
0,173 |
( 0,17) |
0,46 |
|
|
|||||||||||
0,2 |
|
|
|
lgRe*ж |
|
1,46 |
0,72 |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lgRe*ж |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
0,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,6 |
0,8 |
1,0 |
1,2 |
|
1,4 |
|
1,6 |
||||||||||||||
|
|
|
|
-0,1
-0,2
Рис. 5. Зависимость lgNuж = f (lgReж )
Согласно третьей теореме подобия полученное уравнение подобия можно использовать при расчете коэффициента теплоотдачи при кипении различных жидкостей. Оно справедливо в области изменения определяющих чисел подобия, охваченных в эксперименте. В данном случае определяющими являются числа Рейнольдса и Прандтля.
4. Рассчитать систематическую погрешность измерения величин, по которым определяется коэффициент теплоотдачи .
- 174 -
Контрольные вопросы
1.Характеристика и механизм процесса теплоотдачи при кипении в большом объеме. Критический радиус паровых пузырьков.
2.Роль паровых пузырьков в процессе кипения и их влияние на интенсивность теплоотдачи.
3.Режимы кипения. Кризис кипения.
4.Уравнение подобия для расчета коэффициента теплоотдачи при пузырьковом режиме кипения.
5.Экспериментальная установка и сущность опыта по определению α при кипении в большом объеме.
6.Обобщение опытных данных, установление явного вида зависимости между числами подобия.
7.Область применения полученного уравнения подобия.
8.Источники погрешностей измерения. Виды погрешностей. Методика расчета.
Литература
1.Теплофизические свойства теплоносителей и рабочих тел энерготехнологических процессов и установок: метод. указания /сост.: В.А. Аляев [и др.]. – Казань: Изд-во Казан. гос. технол. ун-та. 2000. –
64 с.
2.Нащокин, В.В. Техническая термодинамика и теплопередача: учебник / В.В. Нащокин. – М.: Высш. школа, 2008. – 496 с.
3.Исаченко, В.П. Теплопередача: учебник / В.П. Исаченко, В.А. Осипова, А.С. Сукомел. – М.: Энергия, 1981. – 416 с.
4.Практикум по теплопередаче / А.П. Солодов и [др.] – М.: Энергоатомиздат, 1986 – 296 с.
- 175 -
Приложение |
t , C |
,мВ |
Градуировочный график термопары хромель–алюмель |
- 176 -
Лабораторная работа № 4
ИССЛЕДОВАНИЕ МЕСТНОЙ ТЕПЛООТДАЧИ ПРИ ВЫНУЖДЕННОМ ТУРБУЛЕНТНОМ ДВИЖЕНИИ ВОЗДУХА В ТРУБЕ
Цель работы: определить значения местных коэффициентов теплоотдачи к воздуху при вынужденном турбулентном движении в равномерно обогреваемой круглой трубе (qc=const); построить график зависимости локальных коэффициентов теплоотдачи от продольной координаты при данном числе Рейнольдса и объяснить причину их изменения на начальном участке; провести обобщение опытных данных в виде уравнения подобия; рассчитать систематическую погрешность определения коэффициента теплоотдачи в опыте (см. разд. Оценка погрешности эксперимента).
Задание
Провести опыты по определению местных коэффициентов теплоотдачи при вынужденном турбулентном движении воздуха в трубе, в соответствии с вариантом задания, взятом из табл. 1.
|
|
|
|
|
Таблица 1 |
|
|
Варианты заданий для выполнения работы |
|||||
|
|
|
|
|||
|
|
№ положения пе- |
Температура возду- |
|||
№ |
|
ха на входе в трубу |
||||
Число делений П |
реключателя ре- |
|||||
вари- |
t |
|
|
|||
по ротаметру |
гулятора напря- |
|
, oС (определяет- |
|||
анта |
ж |
|||||
|
жения |
|
|
|||
|
|
ся преподавателем) |
||||
|
|
|
||||
1 |
80 |
3 |
|
|
|
|
|
|
|
|
|
||
100 |
3 |
|
|
|
||
|
|
|
|
|||
2 |
70 |
3 |
|
|
|
|
90 |
3 |
|
|
|
||
|
|
|
|
Основы теории
Процессы течения жидкости и теплоотдачи в трубах представляют большой практический интерес, так как трубы являются элементами различных теплообменных аппаратов. Трудности возникают при исследовании течения и теплоотдачи на начальном участке трубы. Здесь формируются поля скоростей и температур.
- 177 -
В зависимости от условий на входе на начальном участке трубы может иметь место ламинарное или турбулентное течение жидкости.
При ламинарном течении (число Рейнольдса меньше некоторого критического значения, Re < Reкр) на начальном участке профиль скоростей на входе (при х=0) постепенно, по мере формирования пограничного слоя, принимает и в дальнейшем сохраняет форму параболы. Длину начального участка гидродинамической стабилизации lнач трубы диаметром d при ламинарном течении можно определить
по формуле lнач |
0,03 d Re , |
откуда |
при Re = 5000 |
получаем |
lнач =150·d. При |
турбулентном |
течении |
(Re > Reкр) на |
начальном |
участке профиль скоростей под воздействием сил трения трансформируется: в пристенной области он имеет параболическую форму – здесь происходит ламинарное течение (ламинарный подслой), а в ядре потока – плоскую форму (здесь сохраняется турбулентное течение жидкости). Длина начального участка lнач. трубы при турбулентном течении по экспериментальным данным составляет lнач. = 25÷40 d (рис. 1а).
Течение в трубе, когда поле скоростей практически не зависит от характера распределения скоростей на входе, называется начальным участком гидродинамической стабилизации lн.г.
От характера формирования гидродинамического пограничного слоя зависит формирование теплового пограничного слоя, в котором устанавливается поле температур.
Сразу после входа жидкости в трубу теплообмен может происходить только в тонком слое у ее внутренней поверхности. Здесь ядро потока не участвует в теплообмене. По мере удаления жидкости от входа в трубу ядро теряет (или получает) теплоту, и поэтому температура на ее периферии уменьшается (или увеличивается), а толщина теплового пограничного слоя растет.
Участок течения в трубе, на котором поле температур зависит от условий на входе и на котором происходит нарастание пограничного слоя до заполнения поперечного сечения трубы, называют начальным участком тепловой стабилизации lт.нач. За этим участком течение жидкости становится стабилизированным и коэффициент теплоотдачи не изменяется (рис. 1 б).
В зависимости от конкретных условий ламинарный пограничный слой на начальном участке может перейти в турбулентный. Соответственно в этом случае режим течения в трубе будет турбулентным с
- 178 -
ламинарным подслоем около стенки (рис. 1а). С увеличением толщины теплового пограничного слоя у поверхности интенсивность теплоотдачи уменьшается (см. рис. 1б). В переходной зоне общая толщина пограничного слоя продолжает возрастать, однако значение при этом увеличивается, потому что толщина ламинарного подслоя убывает, а в образующемся турбулентном слое тепло переносится не только теплопроводностью, но и конвекцией, то есть более интенсивно. В результате суммарное термическое сопротивление теплоотдачи убывает.
После стабилизации толщины ламинарного подслоя в зоне развитого турбулентного режима коэффициент теплоотдачи вновь начинает убывать из-за возрастания суммарной толщины пограничного слоя. После стабилизации суммарной толщины пограничного слоя коэффициент теплоотдачи становится неизменным ( =const).
qc=const |
Wж |
а |
Начальный |
Участок |
|
стабилизированного |
||
участок |
||
течения |
||
|
=f(x) ∞=f(x)
x
б
Рис. 1. Образование пограничного слоя (а) и распределение местного коэффициента теплоотдачи (б) при турбулентном течении жидкости внутри трубы.
Необходимо отметить, что длина промышленных теплообменных аппаратов соизмерима с длиной начального участка гидродина-
- 179 -
мической и тепловой стабилизации, после которого коэффициент теплоотдачи остается неизменным. Уравнения подобия, рекомендуемые для расчета коэффициента теплоотдачи , справедливы для стабилизированного теплообмена, наступающего за начальным участком гидродинамической и тепловой стабилизации. Поэтому при расчетах теплообменных аппаратов надо учитывать влияние изменения =f (x/l) на начальном участке трубы на средний коэффициент теплоотдачи по всей длине трубы. Турбулентное течение жидкости или газа в трубе может иметь место при значениях числа Рейнольдса Re>104.
Основные положения теории подобия явлений конвективного теплообмена см. в лабораторных работах №№ 1, 2.
Описание экспериментальной установки
|
I |
|
V |
III |
|
|
|
|
|
II |
|
|
|
|
|
|
|
|
IV |
VII |
|
X |
|
|
|
I |
|
|
|
|
XII |
VIII |
|
а
- 180 -
l=0,65 м
II |
0 |
1 2 3 4 5 6 |
7 |
8 |
|
|
9 |
|
11 |
12 |
|
10 |
|
|
|
|
|
|
III |
|
|
|
|
|
|
|
|
|
|
x |
||
|
|
|
\I |
|
|
ХI |
|
|
||
|
|
|
|
|
|
|
|
|
||
IV |
|
|
|
b |
|
b |
IX |
X |
Выход |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
ЭДС |
|
|
|
|
|
|
|
|
0 |
|
a |
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
V |
|
|
|
|
a |
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Вход |
|
a |
|
. |
|
b b |
|
|
|
|
|
|
12 |
|
|
|
|
|
|
||
~ 220 B |
|
|
|
VIII |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
||
|
ХII |
VII |
VI |
|
|
|
|
|
|
|
a
б

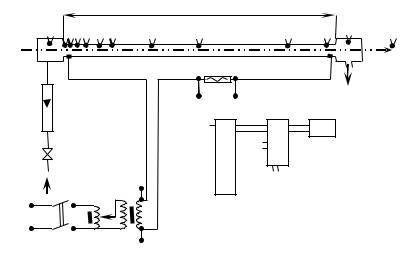

Рис. 2. Стенд к лабораторной работе (а) и схема экспериментальной установки (б): 0 – термопара холодного спая; 11 – термопара, измеряющая температуру воздуха на выходе из опытной трубки; 1÷10 – термопары, измеряющие температуру стенок опытной трубки в соответствующих сечениях (см. табл.1.); I – опытная трубка; II – входная ка-
мера; III – выходная камера; IV – ротаметр; V – регулирующий вентиль; VI – силовой трансформатор; VII – автотрансформатор (регулятор напряжения); VIII – переключатель термопар; IX – переключатель измеряемой величины; X – вольтметр; XI – трансформатор тока; XII – выключатель
Теплообмен осуществляется в тонкостенной трубке I из нержавеющей стали 12Х18Н10Т (рис. 2) с внутренним диаметром dвн = 6,5 мм, внешним диаметром dн =7,7 мм и общей длиной 0,788 м. Электрическое сопротивление трубки R=0,0435 Ом. Длина трубки, к которой подводится напряжение, равна 0,65 м. Расход воздуха, протекающего по трубке, регулируется вентилем V и измеряется с помощью ротаметра IV. Опытная трубка подключена к понижающему силовому трансформатору VI, первичная обмотка которого через регулятор
- 181 -
напряжения VII (ЛАТР) соединена о сетью переменного тока через выключатель XII. Напряжение на концах опытной трубки измеряется цифровым вольтметром X в В. Для измерения температуры воздуха на выходе из трубки в выходной камере III установлена термопара 11. Температуры стенки трубки в различных ее сечениях по длине измеряются с помощью хромель-алюмелевых термопар 1 10, горячие спаи которых имеют один общий холодный спай 0, помещенный во входную камеру II. Таким образом измерение температуры наружной поверхности стенки трубки и температура воздуха на выходе из камеры III производится относительно температуры воздуха, поступающего во входную камеру II. Поэтому цифровой вольтметр X фиксирует ЭДС
термопар, которым соответствует разность t t |
ж |
(оС). По показаниям |
|
|
вольтметра е (mV) приближенно определяются tсх tж 25 еmv и tж tж 25 еmv , где tсх – температуры стенки трубки в сечениях
1 10, t ж – температура воздуха на входе в камеру II, снимается по
термометру, установленному во входном трубопроводе, t ж - темпера-
тура воздуха на выходе из камеры III. е, mv – показания милливольтметра в положениях переключателя термопар 1 10 и 11. Так как ЭДС хромель-алюмелевых термопар изменяется линейно в зависимости от температуры то показания прибора (е, mv)·умножаются на коэффициент 25. Температуру внутренней поверхности трубки с малой погрешностью можно принять равной температуре наружной поверхности ввиду малой толщины стенки трубки (tсв = tсн). Координаты горячих спаев термопар, приваренных к наружной поверхности трубки, отсчитываемые от входного сечения, приведены в табл. 2. Последовательное подключение всех термопар к цифровому вольтметру Х осуществляется переключателем термопар VIII типа ПМТ-2.
|
|
|
|
|
|
Таблица 2 |
№ п/п |
1 |
2 |
|
3 |
4 |
5 |
х, мм |
82 |
100 |
|
120 |
145 |
165 |
x/l |
0,104 |
0,1269 |
|
0,15228 |
0,184 |
0,20939 |
№ п/п |
6 |
7 |
|
8 |
9 |
10 |
х, мм |
196 |
263 |
|
393 |
615 |
700 |
x/l |
0,2487 |
0,3337 |
|
0,4987 |
0,78 |
0,888 |
|
|
|
