УДК 629.424.3

М. С. Гилязов, С. Н. Должиков

ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНАЯ СИСТЕМА «ЭКИПАЖ»

Предлагается комплексный подход к экипажной части локомотива, как объекту влияющими на безопасность движения поездов. Представлены материалы по информационно–измерительной системе ИИС «ЭКИПАЖ» предназначенной для сбора и анализа информации об установочных размерах систем и узлов экипажной части. Рассматривается вариант документирования информации как о комплексной системе, характеризующей техническое состояние, от которого зависит безопасность движения поездов.

В настоящее время в области ремонта локомотивов существует много автоматизированных систем контроля и диагностирования узлов и систем локомотивов (КИПАРИС, Магистраль, Доктор, БОРТ, Прогноз и др.), но все они связаны с дизель-генераторной установкой, электрооборудованием локомотивов, функционированием силовых установок, подшипниковыми узлами, а с такой важной составляющей локомотива, как экипажная часть нет таких систем.

110

ТРАНСВУЗ – 2015

На кафедре «Локомотивы» разрабатывается информационно– измерительная система ИИС «ЭКИПАЖ» предназначенная для сбора и анализа информации о техническом состоянии систем и узлов экипажной части.

Экипажная часть представляет собой объект [1] со многими системами, влияющими на безопасность движения поездов, такие как тормозная, песочная, колесно-моторный блок, рессорное подвешивание, автосцепное устройство и все это оборудование устанавливается на раме тележки, представленный на рис. 1.

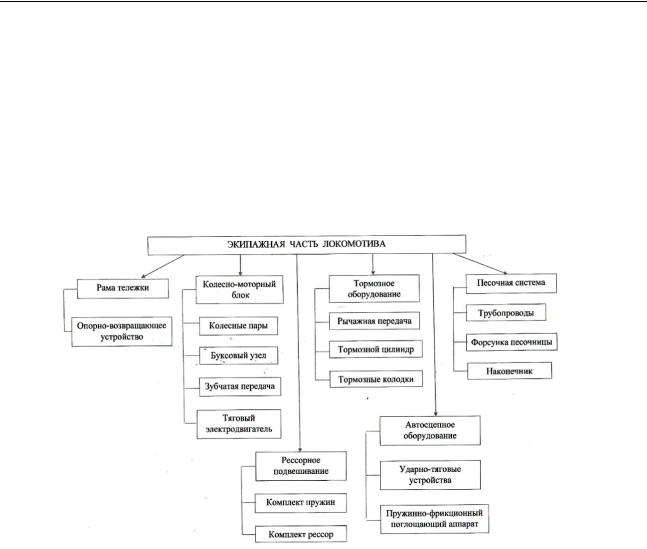

Рис. 1. Блочно-функциональная декомпозиция экипажной части локомотива

Каждая система имеет свои элементы и установочные геометрические размеры, которые во время эксплуатации претерпевают изменения, связанные с износом поверхностей элементов и влияющие в той или иной мере на тяговую способность и на безопасность движения.

Тормозную систему оценивают следующими геометрическими размерами

[2] рис. 2:

Выход штока тормозного цилиндрапосле выполнения ремонта 70 – 100 мм и максимально допустимый в эксплуатации 125 мм;

Толщина тормозной колодки не менее 15 мм;Расстояние между колесом и тормозной колодкой и колесом 10 – 15 мм.

111

Ремонт и динамика подвижного состава

Рис. 2. Допускаемые установочные геометрические размеры тормозной системы

При ремонте колесных пар должны выдерживаться следующие размеры рис. 3:

Диаметр унифицированной колесной пары по кругу катания 1050 мм;

Толщина бандажа при выпуске из текущего ремонта допускается 43 мм

ине менее 50 мм для тепловозов, работающих со скоростями свыше 120 км/ч

Расстояние между внутренними гранями бандажа от центра оси колесной должна составлять 720 мм в каждую сторону;

Толщина гребня 25 – 33 мм;

Высота гребня 30 мм;

Ширина бандажа 140 мм.

В песочной системе контролируют положение наконечника песочной трубы относительно бандажа колесной пары и головки рельса:

зазор между колесом и форсункой песочницы при отпущенных тормозах должен быть 15-20 мм, рис. 4;

зазора между головкой рельса и форсункой песочницы 50-60 мм, рис. 5;

соосность отверстия М10 под болт регулировочный с отверстием 6 мм.

112

ТРАНСВУЗ – 2015

720 ±1,5





720 ±1,5

























Середина оси

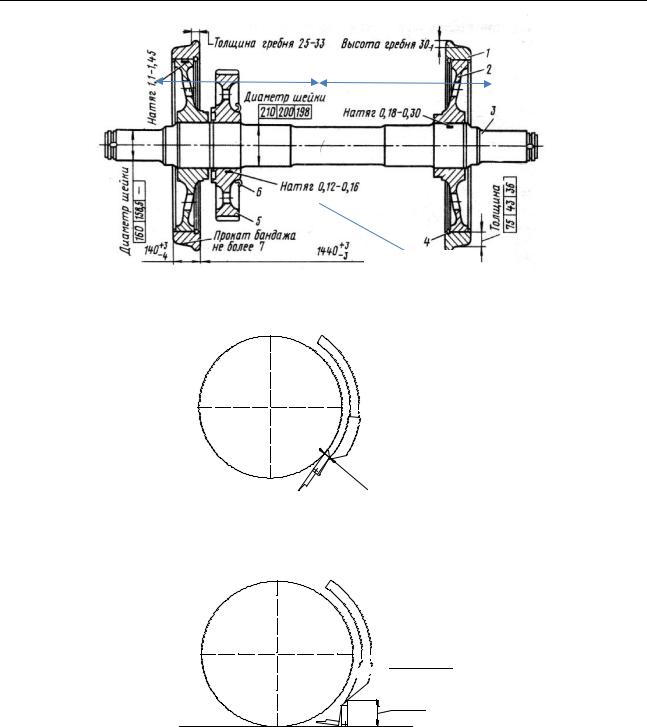

Рис. 3. Геометрические размеры унифицированной колесной пары тепловозов

Форсунка песочницы

1 5 - 2 0

Рис. 4. Эскиз определения зазора между колесом и форсункой песочницы при отпущенных тормозах.

КП

Форсунка песочницы

50-60

Головка рельса

Рис. 5. Эскиз определения зазора между головкой рельса и форсункой песочницы

Для симметричного расположения шкворневой балки в раме тележки необходимо выдерживать диаметральный размер, относительно опорновозвращающего устройства относительно оси шкворневого соединения, например, у тепловоза ТЭМ2 радиус симметричное расположение опорно-

113

Ремонт и динамика подвижного состава

возвращающих устройств 2730 мм, у тепловоза ТЭМ18 несимметричное расположение [3] рис. 6 опорно-возвращающих устройств надо выдерживать два радиуса 1632 мм и 1232 мм.

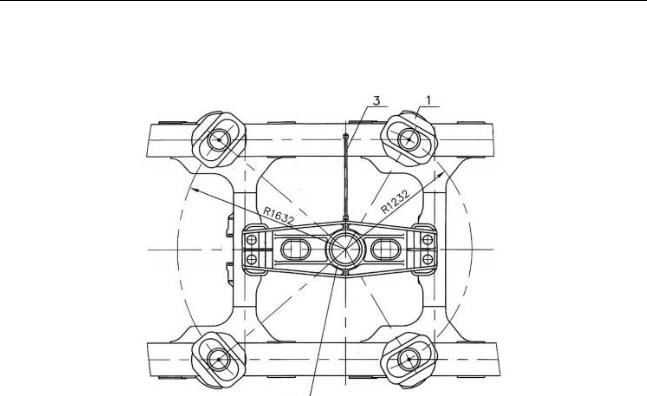

Рис. 6. Установочные размеры опорно-возвращающих устройств

Для обеспечения правильного расположения пружинного комплекта рессорного подвешивания (исключения перекоса пружинного комплекта друг относительно друга) необходимо соблюдать геометрические размеры, установленные заводом изготовителем. Для тепловоза ТЭМ18 расстояние между центром буксового узла и центром пружины должен выдерживаться размер равным 345 мм рис. 7. Также необходимо выдержать размер от центра буксы до центра резинометаллического поводка равным 190 мм. Причиной перекоса пружинных комплектов может служить изменение геометрической формы поводка (изгиб, коробление), геометрический размер между центрами равен 320 мм. А также необходимо контролировать установочные размеры пружинного комплекта.

Утепловоза ТЭМ2 необходимо контролировать геометрические размеры

иформу балансира рессорного подвешивания, так как при изменении размеров

иформы произойдет перекос рессорного подвешивания. Так же контролируют статический прогиб листов рессор.

114

ТРАНСВУЗ – 2015

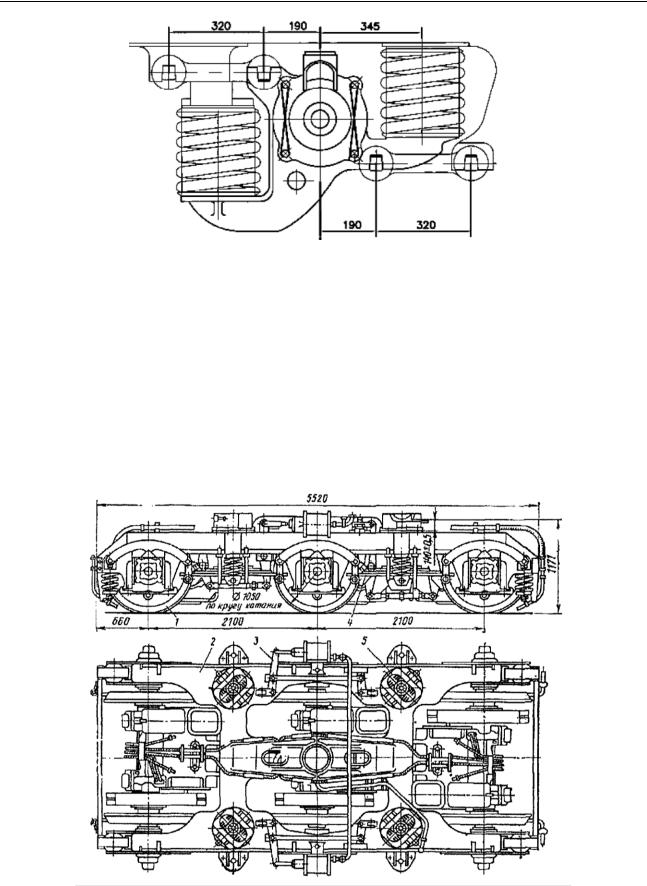

Рис. 7. Буксовый узел тепловоза ТЭМ18 и установочные размеры

Одной из основных задач при сборке экипажной части является требование по симметричному расположению колесных пар в раме тележки [5] рис. 8.

Установочные размеры составляющих экипажной части:

Расстояние между осями вращения колесных пар 2100 мм;

Разница диаметров колес на одной оси не более 0,5 мм;

Разница диаметров колесных пар под одним экипажем не более 12 мм.

Рис. 8. Установочные размеры составляющих тележки маневрового тепловоза ТЭМ2

115

Ремонт и динамика подвижного состава

Измерение геометрических размеров в эксплуатации связаны не только с износом отдельных элементов, но и с качественной сборкой экипажной части в целом после ремонта. В настоящее время для контроля геометрических размеров экипажной части существует часть средства измерения и допускового контроля, но не в полном объеме, например, средств измерения тележки в целом, песочной системы и др.

Анализ технологических инструкций на ремонт тепловозов серии ТЭ10 показывает, что контролируемых размеров по экипажной части достигает 350. На данном этапе проводится работа по разработке регламента средств измерения для экипажной части, который смог бы охватить все контролируемые размеры.

Комплексный подход к системе контроля составляющих экипажной части позволит с помощью ИИС «ЭКИПАЖ» создать базу установочных геометрических размеров о расположении их в экипажной части и влияющих на качественное функционирование экипажной части и безопасность движения поездов. Пример формы документирования информации представлен на рис. 9.

Рис. 9. Форма документирования информации ИИС «ЭКИПАЖ» по колесным парам

116

ТРАНСВУЗ – 2015

Комплексный подход ко всем системам экипажной части с применением ИИС «ЭКИПАЖ» позволит объективно принимать локомотив после ремонта, путем применения новых разработанных измерительных приборов и средств допускового контроля и проводить анализ полученной информации за определенный период эксплуатации каждого локомотива для прогнозирования технического состояние экипажной части до ближайшего вида ремонта.

Список литературы

1.Экипажная часть тепловозов. Конструкция, долговечность, ремонт / А. В. Скалин и др. М.: «Желдориздат», 2008. – 304 с.

2.Асадченко, В. Р. Автоматические тормоза подвижного состава: Учебное пособие для вузов ж.-д. транспорта. – М.: Маршрут, 2006. – 392 с.

3.Тепловоз ТЭМ18ДМ. Руководство по эксплуатации. ЗАУ «УК БЗМ», 2009, 3 тома.

4.Конструкция и динамика тепловозов / Под ред. В. Н. Иванова. – 2-е изд., дополненное. – М.: Транспорт, 1974. – 336 с.

5.Ремонт тепловозов / Рахматулин М. Д. – 3-е изд, перераб. и доп. – М., «Транспорт», 1977. – 447 с.
