13.3 Конструкция реле

На рисунке 13.1 показана конструкция реле, на рисунке 13.2 - габаритные и установочные размеры.

Реле состоит из следующих основных узлов: включающей катушки 29, якоря 6, магнитопровода 22 и 23, блокировки 3, резисторов 36, силовых катушек 32.

Включение реле. Непосредственно на включающую катушку 29 (без добавочных резисторов 36) на короткое время подается номинальное напряжение, под действием которого катушка 29 формирует магнитное поле, достаточное для притягивания якоря 6. Якорь притягивается и удерживается в этом положении магнитным полем, которое формируется катушкой 29 с включенными последовательно с ней резисторами 36. При перемещении якоря 6 переключается и блокировка 3. Реле в этом положении может находиться длительное время.

Выключение (срабатывание) реле. В окне магнитопровода 22 и 23 реле проходят прямой и обратный силовые провода (для реле РД3-068-01 ЭТ – силовые катушки 32), по которым протекает ток нагрузки. По одному проводу в прямом направлении, по другому – в обратном. При отсутствии неисправностей эти токи одинаковы и ток небаланса очень мал. Когда происходит авария (короткое замыкание, обрыв), то в одном из проводов ток будет больше или меньше. Появляется разность токов, которая приводит к формированию в магнитопроводе 22 и 23 магнитного поля, встречного магнитному полю включающей катушки 29. При достижении током небаланса определенного значения (тока срабатывания) якорь 6 отпадает и переключает блокировку 3 в исходное положение. При снижении тока в силовых проводах реле остается в выключенном состоянии, т.к. магнитное поле, формируемое включающей катушкой 29, не в состоянии притянуть якорь 6 (в режиме удержания последовательно с включающей катушкой 29 включены дополнительные резисторы 36).

Рисунок 13.1 Реле дифференциальной защиты

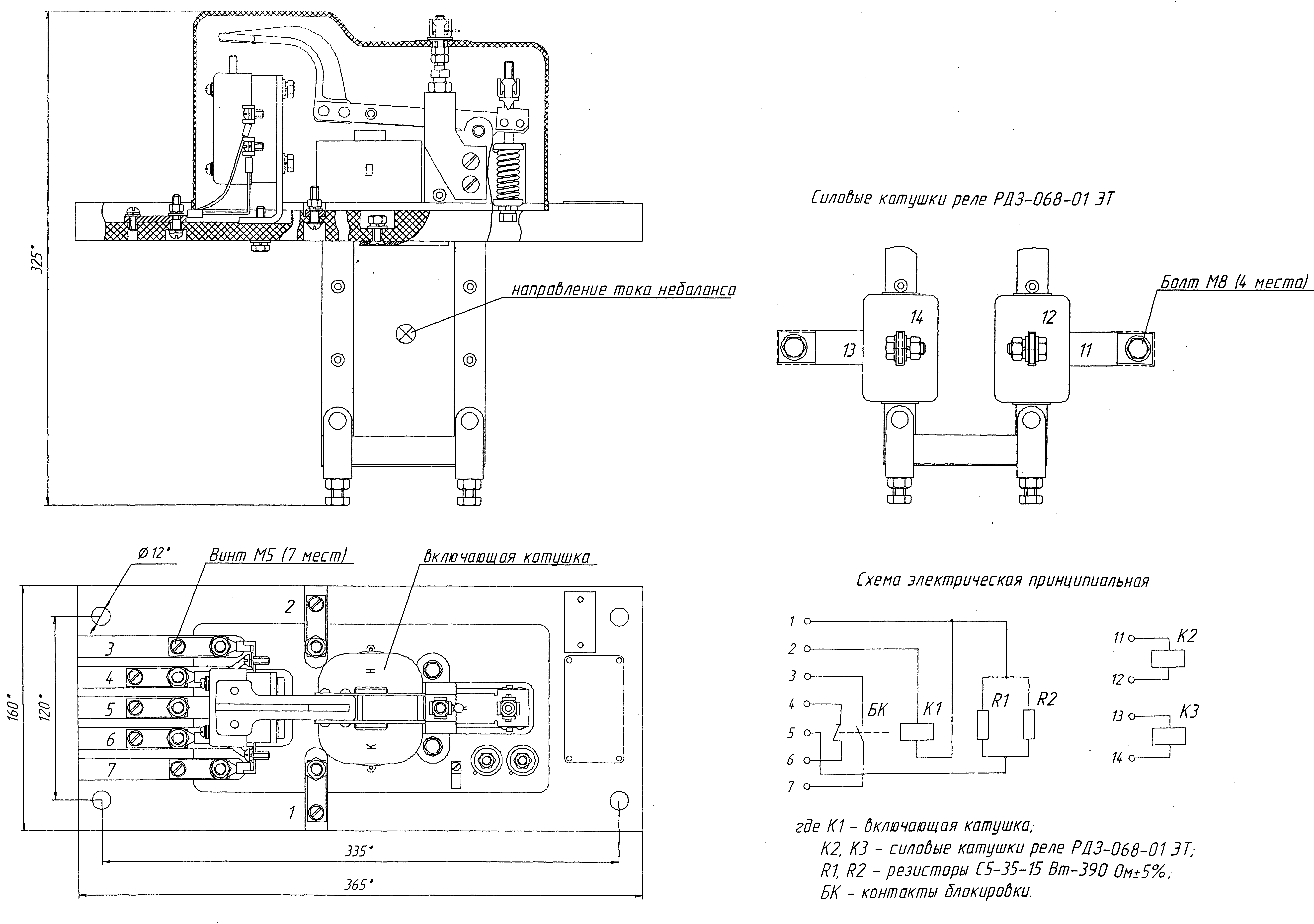

Рисунок 13.2 Габаритные, установочные и присоединительные разме

14 Электромагнитные контакторы 1КМ.016М ДЛЯ преобразователя собственных нужд

14.1 Назначение

Электромагнитные контакторы 1КМ.016М предназначены для двухступенчатого включения преобразователя собственных нужд в работу.

Условное обозначение на схеме контактора включения первой ступени – КМ1, второй ступени – КМ2. Задействованные электрические цепи контакторов описаны в Приложении А.

14.2 Основные технические данные

Наименование параметра	Значение
1 Номинальное напряжение главной цепи, В	3000
2 Номинальный ток главной цепи, А	100
3 Номинальное напряжение включающей катушки, В	110
4 Номинальный ток вспомогательных цепей, А	6
5 Масса, кг, не более	14,5

14.3 Основные сведения о конструкции

Контактор 1КМ.016М – однополюсный, электромагнитный, высоковольтный, постоянного тока, неполяризованный, открытого исполнения с нормально открытыми контактами главной цепи и нормально открытыми контактами вспомогательных цепей. Контактор может поставляться без дугогасительной камеры.

К онструкция и габаритные размеры показаны на рисунке 14.1.

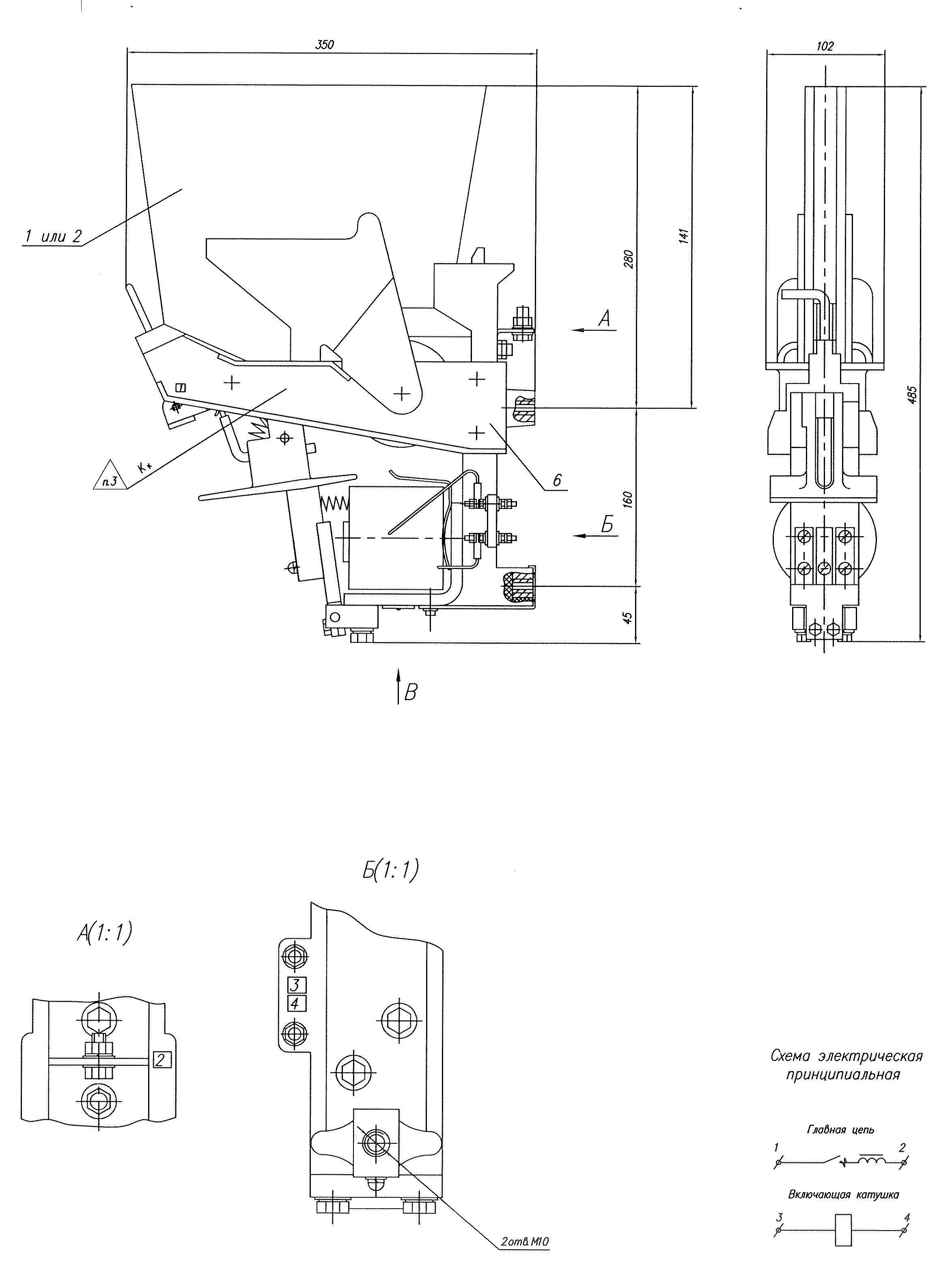

Рисунок 13.2 - Конструкция и габаритные размеры контактора 1КМ.016М

15 Электромагнитные контакторы МК1-10 ДЛЯ вспомогательных цепей

Нормы допусков и износов

5.Контакторы электромагнитные 5.1.Толщина главных контактов	6	4-6,2	Менее 3
5.2.Зазор между стенкой дугогасительной камеры и подвижными частями контактора	-	1	Менее 1
5.3.Толщина стенки дугогасительной камеры	6	4-7,5	Менее 3

15.1 Назначение

Электромагнитные контакторы МК1-10У3А предназначены для включения электрооборудования в низковольтных цепях управления 110 В, расположенных в закрытом кузове электровоза.

Условное обозначение на схеме контакторов:

КМ10, КМ11 – подключение питания 110 В к цепям управления электровоза;

КМ12, КМ13 – включение прожектора;

КМ14 – включение освещения ходовых частей;

КМ15 – включение обогревателей кранов;

КМ17 – подключение 110 В к цепям БК;

КМ18 – подключение цепей аккумуляторных батарей.

Задействованные электрические цепи контакторов описаны в Приложении А.

15.2 Основные технические данные

Наименование параметра	Значение
Номинальное напряжение главных контактов постоянного тока, В	220
Номинальный ток, А	40
Номинальное напряжение включающей катушки, В	110
Масса, кг, не более

15.3 Основные сведения о конструкции

Контактор МК1-10У3А – однополюсный, электромагнитный, постоянного тока, неполяризованный, открытого исполнения с нормально открытыми контактами главной цепи и нормально открытыми и закрытыми контактами вспомогательных цепей.

16 Оборудование микроклимата кабины

16.1 Назначение

Система микроклимата кабины (СМК) предназначена для обеспечения и автоматического поддержания требуемых параметров микроклимата в кабине машиниста в соответствии с санитарными нормами.

16.2 Основные технические данные приведены в таблице 16.1

Наименование параметра	Значение
Номинальная холодопроизводительность, кВт	3,5
Расход воздуха на выходе из установки охлаждения рецеркуляционного воздуха, м3/ч	650±100
Расход приточного воздуха, м3/ч, не менее	90
Избыточное давление воздуха, создаваемого в кабине, Па, не менее	150
Номинальная мощность каждой тепловой панели, кВт	1
Номинальная мощность каждого тепловентилятора, кВт	2
Расход воздуха каждого тепловентилятора, м3/ч, не менее	320
Напряжение питания компрессора трехфазным переменным током, В	380±38
Напряжение питания вентиляторов (приточного, рецеркуляционного, конденсатора) однофазным переменным током, В	220±22
Напряжение питания насоса, В	24±2,4
Напряжение питания термоэлектрического генератора, В	110±11
Мощность, потребляемая термоэлектрическим генератором, Вт	800
Напряжение питания катушек клапанов однофазное переменного тока, В	220±22
Температура защиты ТЭН приточной установки, ºС: - срабатывания от перегрева - от воспламенения, с ручным возвратом	55 120
Температура защиты ТЭН тепловентилятора, ºС: - срабатывания от перегрева - от воспламенения	80 120
Температура защиты ТЭН тепловой панели, ºС: - срабатывания от перегрева	85
Степень защиты от проникновения твердых посторонних предметов и воды по ГОСТ 14254	IP20
Сопротивление изоляции электрических цепей, МОм, не менее: - в нормальных климатических условиях по ГОСТ 8.395 - при относительной влажности (95±3)% и температуре (35±5)ºС	10 1
Прочность изоляции электрических цепей, В, не менее: - в нормальных климатических условиях по ГОСТ 8.395 - при относительной влажности (95±3)% и температуре (35±5)ºС	1500 900
Среднее время наработки на отказ, ч, не менее	10000
Средний срок службы, год	10
