установления фактической площади ее сечения. Выбранные для этой цели стержни очищают от бетона и продуктов коррозии. Диаметры стержней измеряют при помощи штангенциркуля или другого измерительного инструмента. На схеме пролетного строения должны быть отмечены стержни, пораженные коррозией, и указан их фактический диаметр.

14.2.3.При обследовании следует иметь в виду, что потеря сцепления с бетоном рабочей арматуры может возникнуть в местах раковин, отколов, а также отслоений защитного слоя. К потерявшим сцепление относятся арматурные стержни (пучки), не имеющие сцепления с бетоном по всему периметру или на большей его части.

К выключенной из работы арматуре относятся стержни, потерявшие сцепление с бетоном и имеющие провисание, а также стержни (пучки), разорванные в процессе эксплуатации.

На схемах должно быть указано количество и положение стержней, выключенных из работы, а также длины участков потери сцепления и положение их по длине пролетного строения.

14.2.4.При обследовании необходимо на месте устанавливать вид трещин (силовые или температурно-усадочные) и оценивать степень их опасности для пролетного строения.

Примечания:

1. В пролетных строениях, спроектированных по нормам до 1931г. включительно, обнаруживаемые трещины в бетоне имеют преимущественно температурно-усадочное происхождение.

Для пролетных строений с ненапрягаемой арматурой более поздней постройки (включая современные конструкции) характерны трещины в ребрах балок силового происхождения:

вертикальные - в средней части пролета; наклонные - в приопорных участках.

При обследовании следует фиксировать трещины, заходящие в сжатую зону бетона ребра, независимо от их раскрытия.

2. Для пролетных строений с напрягаемой арматурой возможны различные сочетания трещин, наиболее распространенными из которых являются: вертикальные трещины в плите и верхней части ребра; наклонные трещины в приопорных участках ребер; продольные трещины, направленные вдоль пучков напрягаемой арматуры.

На схеме пролетного строения следует указать положение и раскрытие всех обнаруженных на поверхности бетона трещин. Раскрытие трещин измеряют в местах их наибольшей ширины на бетоне конструкции. Если поверхности бетона пролетного строения оштукатурены, то в местах

62

измерения раскрытия трещин слой раствора следует удалить. Для измерения могут быть использованы ручные микроскопы или протарированные лупы с ценой деления не более 0,1 мм.

В процессе обследования пролетных строений с напрягаемой арматурой рекомендуется фиксировать стрелу подъема или провес пролетного строения. При обнаружении изменения стрелы подъема или провеса следует определить фактическое напряжение в напрягаемой арматуре. Установление фактического напряжения в напрягаемой арматуре и величины потерь предварительного натяжения возможно по приложению Л.

14.3. Определение смещения оси пути

14.3.1. Смещение оси пути относительно оси пролетного строения следует определять на обоих концах пролетного строения. Для этой цели могут быть использованы мерные рейки, рекомендуемые для снятия

отвесом; - расстояние от оси пролетного строения до отвеса; за ось пролетного строения принимается середина расстояния между наружными гранями крайних ребер (плиты); - ширина колеи по внутренним граням головок рельсов.

При отсутствии указанных реек следует с помощью отвеса и мерной линейки перенести на шпалы положение наружных граней крайних ребер; середина расстояния между ними принимается за точку оси пролетного

прямолинейных участках пути, возможен указанный способ съемки в несколько измененном виде. Изменение заключается в том, что съемка ведется на мостовом полотне без опускания отвесов до уровня низа главных балок. Для этого используют материалы съемки поперечных сечений пролетных строений. Зная размеры всех элементов, от наружной грани борта корыта на мерной рейке откладывают расстояние, соответствующее положению оси пролетного строения. Далее при помощи отвеса на той же рейке фиксируют положение оси пути.

2. На многопролетных сооружениях, а также сооружениях, расположенных на кривых, рекомендуется выполнять съемку плана моста с использованием теодолита, материалы которой дают представление и о положение фактической (мост на прямом участке пути) или условной (мост

63

на кривой) оси моста фиксируют при помощи теодолита.

14.4. Определение прочности бетона

14.4.1. При обследовании пролетных строений прочность бетона рекомендуется определять с помощью склерометра Шмидта.

Для плитных пролетных строений участки испытания бетона следует выбирать в середине пролета и вблизи опорных сечений, в верхней зоне плиты в месте сопряжения с тротуарными консолями. Для ребристых пролетных строений участки испытаний бетона намечают в середине пролета на нижней поверхности плиты балластного корыта и на ребрах в верхней части, а также в приопорных сечениях на ребрах (плитах) в верхней их части.

Намеченные участки наносят на схему пролетного строения. Участки испытаний рекомендуется назначить размером примерно 200 200 мм на элементах конструкции толщиной не менее 100 мм. Граница участка испытания должна быть не ближе 50 мм от края конструкции. Удар по бетону следует наносить перпендикулярно к испытываемой поверхности и место удара должно быть удалено от арматурного стержня не менее чем на 50 мм. Размер отскока определяют с точностью до 0,5 деления шкалы прибора. Число испытаний на участке должно быть менее 10, а расстояние между отпечатками на бетоне – не менее 30 мм.

Для каждого участка испытания определяют среднее значение косвенной характеристики прочности бетона (отскока ударной части прибора) по формуле:

«размер отскока – прочность» в зависимости от угла наклона оси прибора к горизонту.

14.5. Испытание пролетных строений

14.5.1. Испытания проводят в следующих участках:

а) при недостаточном классе пролетного строения по прочности, определенном приближенными способами;

б) при наличии дефектов, учет влияния которых на грузоподъемность затруднителен;

в) при наличии дефектов, для определения влияния которых на

64

грузоподъемность требуется измерить раскрытие трещин под нагрузкой (см. раздел 11 и приложение З);

г) при необходимости уточнения доли временной нагрузки, приходящейся на элементы многосекционных пролетных строений.

Испытания проводят под обращающейся (желательно наиболее тяжелой) нагрузкой. Испытания могут быть статическими, с остановкой испытательной нагрузки на пролетном строении, или динамическими – под проходящими поездами.

Вслучае «а» измеряют относительные деформации арматуры и определяют напряжения арматуры в сечениях, по которым получены низкие классы.

Вслучае «в» проводят измерения раскрытия под статической испытательной нагрузкой наиболее крупных наклонных трещин, а также вертикальных трещин, распространяющихся в сжатую зону бетона. Измерения производят через 10-30 см по всей длине трещины, чтобы получить эпюру раскрытия трещин и определить границу сжатой зоны. Раскрытие трещин измеряют с помощью индикаторов с ценой деления 0,001 мм. Индикаторы ставят на специальных стальных марках, наклеиваемых на бетон. Марки прикрепляют к бетону по обе стороны от трещины, возможно ближе к ней. Раскрытие трещин получается как разность отсчетов по индикаторам до загружения и под нагрузкой. Перед испытанием должно быть замерено с точностью до 0,01 мм раскрытие трещин под постоянной нагрузкой. Измерение рекомендуется выполнять с помощью микроскопа или лупы со шкалой.

Вслучае «г» измеряют прогибы балок в середине пролета и осадку опорных точек. Измерения проводят с точностью не менее 0,1 мм. Доля временной нагрузки, приходящейся на одну балку:

между измеренным прогибом и осадкой опорных точек; – момент инерции всего бетонного поперечного сечения рассматриваемой балки без учета арматуры; – прогиб - ой балки; – момент инерции всего бетонного поперечного сечения - ой балки без учета арматуры; – число балок.

В случаях «а» и «б» испытания выполняет специализированная организация.

66

ближайшего конца линии влияния.

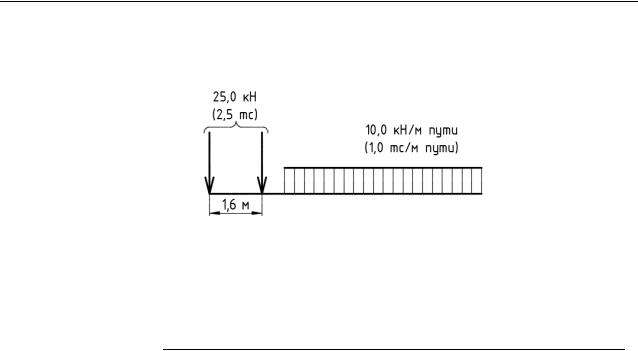

2.Для промежуточных значений λ и α значения эталонной нагрузки принимают по интерполяции.

3.Эквивалентные нагрузки при значениях параметров 1,5 l 30 м ( = 0 и = 0,5), получены по формуле:

где e = 2,718 – основание натуральных логарифмов.

4. Для определения массы поезда на мосту используется эквивалентная нагрузка для = 0,5.

Приложение Б

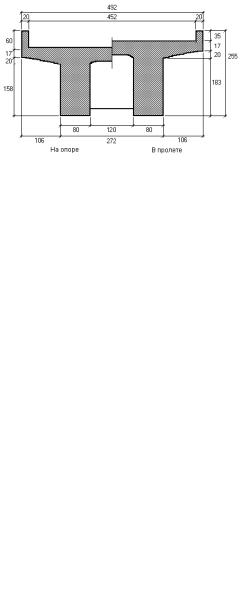

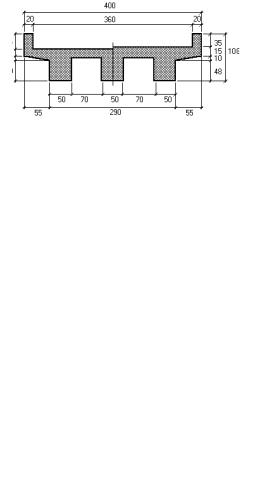

Классы некоторых пролетных строений с ненапрягаемой арматурой
