Методические указания по выполнению ДКР по теме «Расчёт лучистого теплообмена в жаровой трубе основной камере сгорания ТРД»,

модуль 37532_2 «Лучистый теплообмен в элементах ДУ ЛА»

Обозначения

α– поглощательная способность;

А, S – площадь (поперечного сечения поверхности), м²;

с_р – удельная теплоёмкость при p = const, Дж/(кг^.К);

D – диаметр, м;

Е – плотность потока собственного излучения, Вт/м²;

J – интенсивность излучения,

σ_о – постоянная Больцмана, Вт/(м^2.К⁴);

L, l – длина, линейный размер, м;

р – давление, Н/м²;

Q – количество теплоты, Дж;

q – плотность теплового потока, Вт/м²;

q_v – объёмное тепловыделение (объёмный источник теплоты), Вт/м³;

r – радиус, м;

R – газовая постоянная,

R₀ – универсальная постоянная,

τ – время, с;

t, T – температура, ⁰С, К;

w – скорость, м/с;

υ – удельный объём, м³/кг;

V – объём, м³;

ε - излучательная способность (степень черноты);

ρ - плотность, кг/м³.

ОБЩИЕ СВЕДЕНИЯ

1.

2.

Варианты заданий на ДКР (исходные данные для расчёта)

№ п/п	Габариты ЖТ D x L, м	Т-ра ПС, К	Давл. в КС, кПа	Отнош. топл/возд, α
1	0,16 х 0,20	800	150	0,03
2	0,17 х 0,21	1000	200	0,04
3	0,18 х 0,22	1200	250	0,05
4	0,19 х 0,24	1400	300	0,06
5	0,20 х 0,25	1600	350	0,07
6	0,21 х 0,26	1800	400	0,08
7	0,23 х 0,28	2100	450	0,09
8	0,25 х 0,30	2200	500	0,10
9	0,23 х 0,28	800	150	0,03
10	0,24 х 0,30	1000	200	0,04
11	0,26 х 0,30	1200	250	0,05
12	0,28 х 0,33	1400	300	0,06
13	0,30 х 0,35	1600	350	0,07
14	0,32 х 0,37	1800	400	0,08
15	0,34 х 0,39	2100	450	0,09
16	0,35 х 0,40	2200	500	0,10
17	0,35 х 0,40	800	150	0,03
18	0,25 х 0,40	1000	200	0,04
19	0,26 х 0,40	1200	250	0,05
20	0,28 х 0,40	1400	300	0,06
21	0,30 х 0,40	1600	350	0,07
22	0,31 х 0,40	1800	400	0,08
23	0,33 х 0,40	2100	450	0,09
24	0,36 х 0,40	2200	500	0,10
25	0,24 х 0,30	1200	250	0,05
26	0,26 х 0,35	1400	300	0,06
27	0,23 х 0,28	1600	350	0,07
28	0,25 х 0,32	1800	400	0,08
29	0,27 х 0,32	1900	380	0,09
30	0,24 х 0,30	2000	450	0,05

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1.  Вукалович М. П. Термодинамические свойства газов. – М.: Машгиз; 1959. – 457 С.

2.  Кутателадзе С. С., Боришанский В. М. Справочник по теплопередаче. - М.: Гостехиздат, 1959.- 414 С.

3.  Миснар В. Д. Теплопроводность твёрдых тел, газов и жидкостей. - М.: Наука, 1973. – 445 С.

4.  Исаченко В. П. Теплопередача. – М.: Энергия, 1969. – 439 С.

5.  Ривкин С. Л., Александров А.А. Теплофизические свойства воды и водяного пара. – М.: Энергия, 1980. – 80 С.

6.  Крейт Ф., Блэк У. Основы теплопередачи. – М.: Мир, 1983. – 511С.

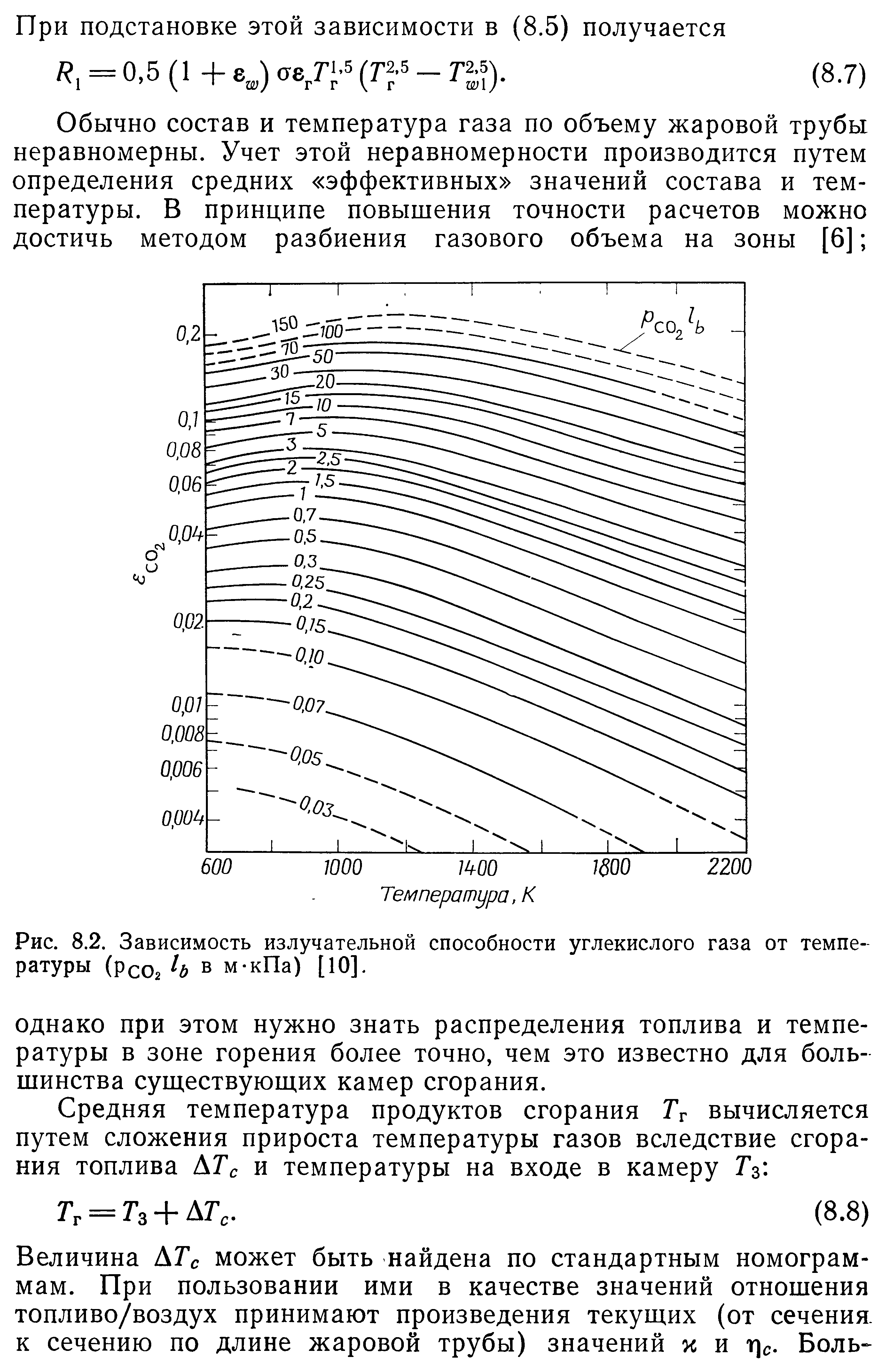

ПРИЛОЖЕНИЯ

Таблица 1.-

Средняя длина пути луча L в объемах газа

различной геометрической формы

Форма объема газа	L
Сфера Бесконечный цилиндр Бесконечные параллельные пластины (расстояние h между ними)	2/3D D 2h
Полубесконечный цилиндр, излучающий на центр основания	D
Прямой круговой цилиндр с высотой, равной диаметру: излучающий на центр основания излучающий на всю поверхность Бесконечный цилиндр полукруглого поперечного сечения, излучающий на точку в середине плоской стороны	D 2/3D D/2 или R
Прямоугольные параллелепипеды: куб с ребром а 1:1:4, излучающий на грань 1 X 4 излучающий на грань 1 X 1 излучающий на все грани	2/3а 0,9 меньшего ребра 0,86 меньшего ребра 0,891 меньшего ребра

Для других геометрических форм, не перечисленных в таблице 1, средняя длина пути луча L в газе может быть приближенно определена по формуле

(3.1)

где V - объем газа в оболочке, м³;

F - площадь поверхности оболочки (м²), обтекаемой газом.

Таблица 2

Значения степени черноты ε некоторых материалов

Материал	Температура, °С	ε
Алюминий: - окисленный - полированный	200...600 225...575	0,11...0,190, 039...0,057
Медь окисленная	200...600	0,57...0,87
Свинец окисленный	200	0,63
Сталь листовая: -окисленная - шлифованная	200...600 940...1100	0,8 0,55...0,61
Чугун: -обточенный - окисленный	830...910 200...600	0,6...0,7 0,64...0,78
