управления сигналом PPM / РХХ.
Передатчики не имеют внешней синхронизации частоты, поэтому есть ее небольшие отклонения. Эти числа и указывают их. Пока значение джиттера (абсолютная величина отклонения) ниже 5 мксек, то все в порядке. Обновить значения можно кнопкой [MENU].
Radio Setup (Настройки пульта)

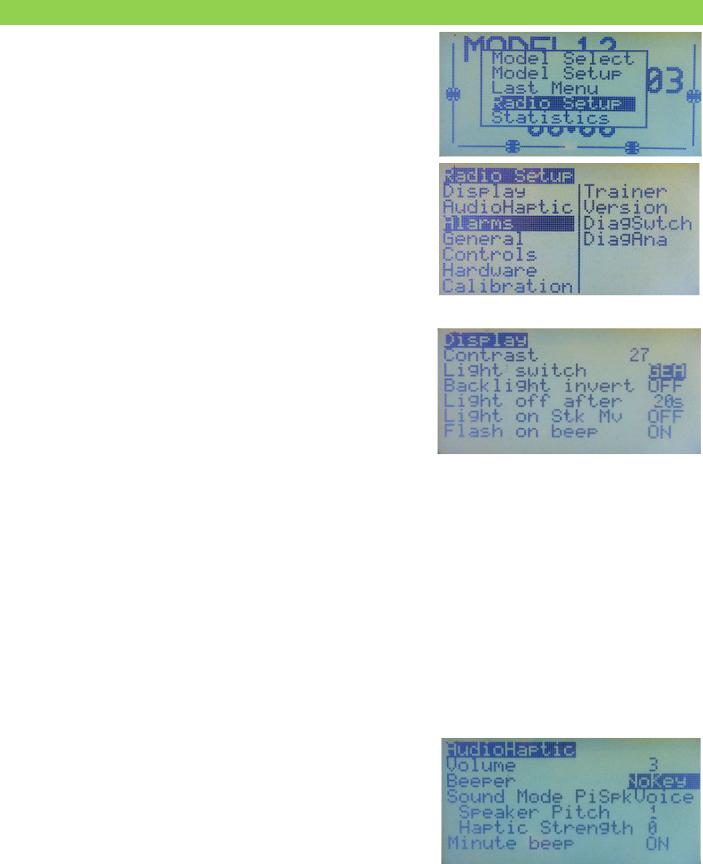

Этот набор меню определяет различные параметры, которые применяются глобально к передатчику. Настройки, которые индивидуально применяются к моделям, находятся в «Model Setup» (Настройки модели). Для перехода из полётного экрана в меню основных настроек передатчика следует длительно нажать [LEFT LONG]. Выводится подменю с несколькими пунктами, как показано на фото.
Используйте кнопки [UP/DOWN] для передвижения по меню «Radio Setup». Чтобы войти в пункт меню, нажимают кнопку [MENU].
[EXIT] возвращает к основному экрану.
Display (Дисплей)
Contrast (Контраст)
Контраст ЖК-дисплея. Значения 20…45. Чем выше это значение – тем более темный экран.
Light switch (Выключатель подсветки)
Включение подсветки может быть установлено на физический переключатель (RUD, ID0, ELE и пр.) или на любой логический переключатель (L1, L2... LA, LB и т.д.).
Подсветка может быть настроена, как включенная постоянно или выключена совсем в этом меню.
Backlight invert (Инвертирование подсветки)
Возможность инвертировать включение подсветки, необходимо, например, для версии 2.2
платы SmartieParts.
Light off after (Выключить подсветку после)
Время задержки выключения подсветки (сек). Устанавливаемое время от 5 до 600 сек.
Light on Stk Mv (Включить подсветку при движении стика)
Включение подсветки от перемещения стиков - включает подсветку и выключает ее после установленного количества секунд. Значения от 5 до 600 сек.
Flash on beep (Мигать при сигнале)
Включает подсветку при звуковых сигналах таймера.
AudioHaptic (Настройки аудио и вибрации)
Некоторые опции работают только при установленном голосовом модуле.
Volume (Громкость)
Установка громкости для речевого модуля.
Beeper (Бипер)
Установка уровней громкости бипера:
•Quiet (тихо). Не пищать вообще. Даже при выдаче предупреждений. Помните, что передатчик не предупредит вас, когда батарея разряжена. Будьте внимательны!
•No keys (без звука кнопок). Звуковые сигналы работают нормально, но при нажатии на кнопки звуков не будет
