Типы газовозов типы и группы газовозов
Газы более выгодно перевозить в виде жидкостей, так как вес сжиженного газа примерно в 650 раз больше, чем вес его в состоянии газовой фазы. Но, даже при перевозке газов в жидком состоянии, их относительная плвтнасть будет довольно низка, например, для метана она составит 0,42, а для VCM — 0,97. Температура, при которой газ можно сконденсировать, зависит от давления, под которым находится газ. Поэтому значения и давления, и температуры транспортируемых газов учитывают при проектировании и оборудовании судов для их перевозки. Большинство коммерческих газов имеет плотность, которая составляет примерно половину плотности воды, и грузовместимость будет определяться полезным объемом грузовых танков судна. С учетом температурных характеристик груза, давления, при котором он перевозится, низкой плотности перевозимых грузов, конструктивно газовозы представляют собой суда с высоким надводным бортом и сравнительно небольшой осадкой. Такие особенности конструкции газовозов совместно с воздействием свободной поверхности жидкого груза требуют повышенного внимания к остойчивости судов данного типа.
Классификация танкеров-газовозов. Все суда-газовозы можно разделить на три основные группы (рис. 26) в зависимости от давления и температуры грузов, которые судовые системы могут поддерживать в грузовых танках при их перевозке:

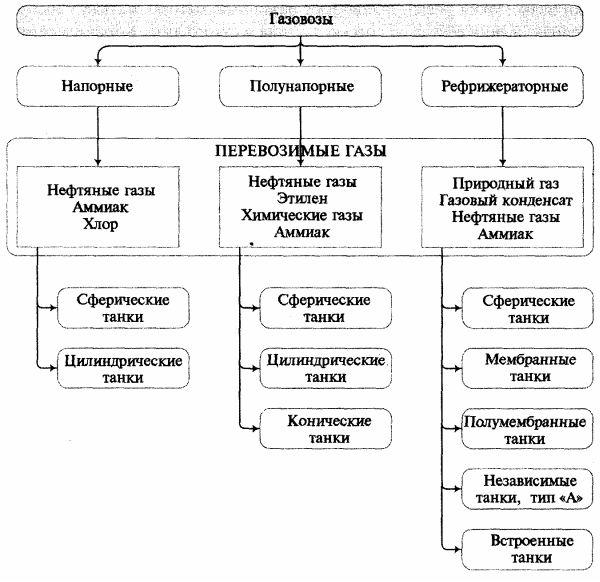

Рис. 26. Классификация
газовозов
напорного типа (без охлаждения груза);
• полунапорного типа (с частичным охлаждением груза);
• рефрижераторного типа (с полным охлаждением груза, когда давление насыщенных паров близко к атмосферному).
Кроме того, суда-газовозы можно дополнительно разделить на группы в зависимости от вида перевозимых грузов:
1. LPG (LPG/ NHз).
Груз перевозится под атмосферным давлением/под частичным давлением паров/под полным давлением паров.
2. LEG (LEG/LPG/NHз).
Под атмосферным давлением/под частичным давлением паров.
3. LNG (LNG/LEG/LPG).
Под давлением паров, равным атмосферному
4. Хлоровозы (Сl2).
Под полным давлением паров.
5. Комбинированные суда газовозы/химовозы (LEG/LPG/NHз /Chemicals). Под частичным давлением паров (табл. 17).
Таблица 17. Выбор типа газовоза в зависимости от температуры груза и давления паров
Вид груза
|
Температура кипения при атмосферном давлении, °С
|
Давление насыщенных паров при температуре 45°С, бар
|
Тип судна
|
норм-Бутан
|
-0,5
|
4,3
|
Газовозы напорного, полунапорного и рефрижераторного типа
|
Изобутан
|
-12
|
5,2
| |
Бутадиен
|
-5
|
5,1
| |
Бутан
|
-6
|
5,2
| |
VCM
|
-14
|
6,8
| |
Аммоний
|
-33
|
17,8
| |
Пропан
|
-43
|
15,5
| |
Пропилен
|
-48
|
18,4
| |
Этан
|
-89
|
Выше критической
|
Газовозы полунапорного или рефрижераторного типа
|
Этилен
|
-104
|
Тоже
|
Тоже
|
Метан/LNG
|
-161
|
» »
|
Газовозы рефрижераторного типа
|
Суда 1-й и 2-й групп обычно объединяют в одну, поскольку конструктивно они похожи, и разница между ними — в материале, используемом для изготовления танков, изоляции танков и в системе охлаждения груза. Поэтому этиле-новозы выделяют в отдельную группу. Суда 3-й группы обычно используют только для переоозки природного газа;
Такие же суда, но меньших размеров предназначены для перевозки и нефтяных грузов и этилена, что позволяет более гибко использовать их на рынке. Суда для перевозки хлора существенно отличаются от всех вышеупомянутых в силу особых свойств хлора, который, не будучи взрывоопасным, в то же время является чрезвычайно опасным для здоровья людей (даже в незначительных концентрациях).
Рассмотрим более подробно преимущества и недостатки конструкций газовозов основных типов.
