2.2. Системы счета направлений
2.2.1. Круговая система счета
Круговая система счетанаправленийявляется основнойсистемой счета. В этой системе горизонт делится на 360(рис. 2.3) и счет направлений ведетсяот 0 до 360от северной части истинного меридиана наблюдателя NИ вправо по ходу часовой стрелки.
Рис. 2.3. Круговая система счета направлений
Наблюдатель (т. А) – в центре.
Тогда направления:
на т. Б– 90;
на т. В– 180;
на т. С– 270;
на т. Д– 360или 0.
Если при расчете направлений получится значение более 360(390), то от результата следует вычесть 360(т.е. один оборот 390– 360= 30).
Круговая система счета направлений применяется в судовождении для определения направления движения судна (курс) и определения направления с судна на береговые ориентиры, соседние суда и пр. (пеленг).
2.2.2. Полукруговая система счета
а) |
б) |

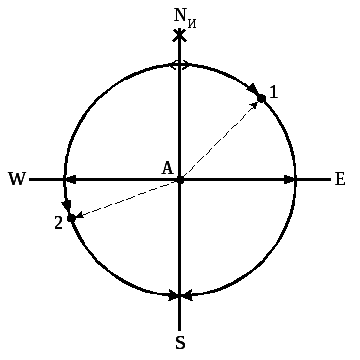

Рис. 2.4. Полукруговая система счета направлений
В полукруговой системе счета(рис. 2.4) счет направлений ведетсяот северной или южной частиистинного меридиана наблюдателя в сторону востокаЕили западаWв пределах от 0до 180.
Для исключения многозначности в полукруговой системе счета числовому значению направления дается наименование.Например:
т.1N45E;т.2N105W (рис. 2.4а).
т.3 S 45W; т.4 S 135E (рис. 2.4б).
Первая буква наименования – от какой части ИМН (NилиS) идет счет.
Вторая буква наименования – в каком направлении идет счет (к Еили кW).
Полукруговая система счета обычно применяется в мореходной астрономии.
Правила перехода от полукруговой с в мореходной астрономии.овому значению направления дается наименование. стока Е или запада ияесли при расчеьеесЕсли при расчетеистемы счета направлений в круговую:
Если наименование N…Eоставь число (45) без изменения, отбрось наименование (т. 1).
Если наименование N…Wот 360вычти число (360– 105= 255, отбрось наименование (т. 2).
Если наименование S…Wк 180добавь число (180+ 45= 225, отбрось наименование (т. 3).
Если наименование S…Еот 180вычти число (180– 135= 45, отбрось наименование (т. 4).
2.2.3. Четвертная система счета
Рис. 2.5. Четвертая система счета направлений
В четвертной системе счета направлений (рис. 2.5) счет направлений ведется от северной (N) и южной (S) части ИМН в сторону востока (Е) и в сторону запада (W) в пределах от 0до 90.
В данной системе счета числовому значению направления дается наименование, соответствующее наименованию четверти. Например:
т.110NE;т.210SE;
т.3 30SW; т.4 70NW.
Четвертная система счета направлений также будет нам встречаться при решении задач мореходной астрономии.
Переход от четвертной системы счета к круговой аналогичен изложенному в п. Б, т.е.:
Если наименование NEоставь величину угла без изменений (10)т. 1;
Если наименование SЕ взять дополнение величины угла до 180(170)т. 2;
Если наименование SWк величине угла прибавь 180(210)т. 3;
Если наименование NWвзять дополнение величины угла до 360(290)т. 4.
2.2.4. Румбовая система счета (рис. 2.6)
Была основной системой счета направлений во времена парусного флота.
Всего 32 румба-направления.1 румб = 11¼(11¼32 = 360).
Румбывградусноймере
(т. 41 «МТ-75», т. 5.13 «МТ-2000»)
Таблица 2.1
NEчетверть |
SEчетверть | |||||
№ румба |
Обозначение румба |
Число градусов |
№ румба |
Обозначение румба |
Число градусов | |
0 |
N |
0,00 |
8 |
E |
90,00 | |
1 |
NtE |
11,25 |
9 |
EtS |
101,25 | |
2 |
NNE |
22,50 |
10 |
ESE |
112,50 | |
3 |
NEtN |
33,75 |
11 |
SEtE |
123,75 | |
4 |
NE |
45,00 |
12 |
SE |
135,00 | |
5 |
NEtE |
56,25 |
13 |
SEtS |
146,25 | |
6 |
ENE |
67,50 |
14 |
SSE |
157,50 | |
7 |
EtN |
78,75 |
15 |
StE |
168,75 | |
8 |
E |
90,00 |
16 |
S |
180,00 | |
SWчетверть |
NWчетверть | |||||
16 |
S |
180,00 |
24 |
W |
270,00 | |
17 |
StW |
191,25 |
25 |
WtN |
281,25 | |
18 |
SSW |
202,50 |
26 |
WNW |
292,50 | |
19 |
SWtS |
213,75 |
27 |
NWtW |
303,75 | |
20 |
SW |
225,00 |
28 |
NW |
315,00 | |
21 |
SWtW |
236,25 |
29 |
NWtN |
326,25 | |
22 |
WSW |
247,50 |
30 |
NNW |
337,50 | |
23 |
WtS |
258,75 |
31 |
NtW |
348,75 | |
24 |
W |
270,00 |
32 |
N |
360,00 |
Главные румбы: N(0),E(90),S(180),W(270).
Четвертные румбы: NЕ(45),SE(135),SW(225),NW(315).
Вторые румбы: N NЕ (22,5), S SE (157,5), S SW (202,5), N NW (337,5).
Шестые румбы: E NЕ (67,5), E SE (112,5), W SW (247,5), W NW (292,5).
Нечетные румбы: NtE (11¼),NEtE (56¼) и т.д. Подробно см. табл. 41 «МТ-75»
с. 311 или табл. 5.13 «МТ-2000» с. 435 (табл.2.1).
Рис. 2.6. Румбовая система счета направлений
