Глава 12 Физиологическая графика
В этой главе приводится заключительная серия задач особого рода – для тренировки в графическом изображении физиологических явлений и зависимостей Постарайтесь, чтобы Ваши кривые были не только правильными, но и аккуратными.
В первой части главы, которая, как и во всех предыдущих главах, носит тренировочный характер, в более сложных случаях после слова «решение» приводится подсказка, помогающая правильно построить рисунок или график. Во второй части главы подсказок нет и действовать нужно полностью самостоятельно.
Тренировочные задачи
666. Нарисуйте следующие кривые: одиночное сокращение, серия одиночных сокращений, крупнозубчатый тетанус, мелкозубчатый тетанус, гладкий тетанус.
667. Изобразите графически фазы изменений возбудимости после каждого возбуждения.
Решение. Речь идет об общей закономерности. Поэтому на рисунке следует приводить не абсолютные значения возбудимости (например, по порогу раздражения), а отображать уровни возбудимости в каждой фазе по сравнению с исходным уровнем:
668. Изобразите графически результат опыта, отображающего действие на утомленную мышцу фактора, повышающего ее работоспособность.
Решение. На кривой должно быть видно возникновение утомления при повторных раздражениях мышцы и его устранение или уменьшение после воздействия указанного фактора.
669. В опыте на лягушке регистрировали графически сокращения сердца, а затем продемонстрировали на ней рефлекс Гольца. Изобразите полученные данные. А теперь нарисуйте кривую, полученную после того, как у лягушки разрушили продолговатый мозг и после этого пытались снова вызвать рефлекс Гольца.
Решение. После разрушения продолговатого мозга рефлекс Гольца исчезает (почему?):
670. Регистрируют на экране осциллографа рефлекторную двигательную реакцию животного. В качестве показателя рефлекторного сокращения мышцы используют ЭМГ. Затем вводят препарат, который увеличивает центральное время рефлекса и повторяют опыт. Нарисуйте кривые, полученные до и после введения препарата.
Решение. Кривая должна отражать увеличение отрезка времени между моментами нанесения раздражения и появления на ЭМГ ответной реакции:
671. Изобразите графически опыт Сеченовского торможения. Регистрируемый показатель – сокращение лапки спинальной лягушки после погружения стопы в раствор кислоты. (Рефлекс Тюрка.)
Решение. Нужно показать увеличение времени рефлекса Тюрка после наложения кристалла соли на разрез зрительных бугров.
672. Нарисуйте график, отражающий изменение объема легких при увеличении давления поступающего в них воздуха. Учесть, что по мере растяжения легких возрастает эластическое сопротивление альвеол.
Решение. Растяжение легких в зависимости от приложенного давления. V – объем легких, Р – давление.
673. Нарисуйте две кривые, отражающие тот факт, что с возрастом у человека ухудшается слуховая чувствительность, особенно по отношению к звукам высокой частоты.
Решение. По оси абсцисс откладываем частоту звука, по оси ординат – величину порога слуховой чувствительности. Одну кривую строим для молодого человека, другую – для пожилого в одних и тех же осях координат:
674. При изучении резистентности эритроцитов применили метод кислотных зритрограмм. Сущность метода в том, что воздействуют на зритроцитарную массу кислотой в разных концентрациях и определяют процент эритроцитов, которые разрушились под действием кислоты данной концентрации. При исследовании двух пациентов получены следующие результаты (указано количество разрушенных эритроцитов в процентах).
|
|
Концентрация кислоты в условных единицах | |||||||||
|
Пациент |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
А |
3 |
6 |
8 |
11 |
16 |
19 |
32 |
21 |
7 |
2 |
|
В |
4 |
9 |
22 |
36 |
18 |
7 |
4 |
1 |
0 |
0 |
Постройте соответствующие графики для каждого пациента. Сделайте вывод, основанный на полученных данных.
Решение. Кислотные эритрограммы двух пациентов. У пациента В резистентность эритроцитов понижена:
675. При длительном раздражении блуждающего нерва может наблюдаться явление «ускользания» – после остановки сердца оно через некоторое время возобновляет сокращения несмотря но продолжающееся раздражение нерва. Нарисуйте кривую, отражающую данное явление. «Ускользание» сердца при длительном раздражении блуждающего нерва:
Решение.
Задачи для самоконтроля
676. Нарисуйте те же кривые, что и в задаче 666, но с отметкой раздражения.
677. То же, что и в задаче 667, но теперь сопоставьте кривую изменений возбудимости с кривой, отражающей все фазы ПД.
678. На сокращающееся изолированное сердце лягушки последовательно воздействовали растворами хлористого кальция и хлористого калия. Между действием этих двух растворов сердце отмывали раствором Рингера. Нарисуйте полученные кривые.
679. Регистрируют автоматические сокращения отрезка тонкой кишки, помещенного в раствор Рингера. Затем в раствор вводят вещество, которое повышает тонус гладкой мускулатуры кишечника, и продолжают регистрацию. Изобразите полученные результаты.
680. После воздействия на мышцу определяли ежеминутно в течение 10 минут изменения ее возбудимости. Сначала возбудимость не изменялась. Начиная с 4-й минуты она стала снижаться и на 7-й минуте была наиболее низкой, затем стала повышаться и на 9-й минуте вернулась к исходному уровню. Нарисуйте соответствующий график. Подумайте, какой показатель Вы будете использовать в качестве меры возбудимости.
681. На изолированной мышце лягушки изучали правило средних нагрузок. Оказалось, что максимальная сила мышцы 650 грамм, а максимальные показатели выполненной работы наблюдаются в пределах от 250 до 350 грамм. Нарисуйте соответствующий график.
682. Регистрировали количество выделенного желудочного сока за каждый час в течение 7 часов. Максимумы сокоотделения обнаружены на втором и пятом часах. Нарисуйте условную кривую, отражающую этот результат.
683. При исследовании терморецептора установлено, что он работает в диапазоне от +8° С до +49° С, причем максимальная активность наблюдается при 40° С. Нарисуйте график, отражающий работу этого терморецептора.
684. Частота дыхания у собаки составляла 40 вдохов в минуту, а при воздействии высокой температуры среды возникло терморегуляторное полипноэ и частота дыхания достигла 400 вдохов в минуту. Нарисуйте кривую, отражающую этот сдвиг.
685. Нарисуйте кривые, отражающие сокращения изолированного сердца лягушки при* наличии поперечной блокады сердца разной тяжести.
686. Изобразите графически, что произойдет с МП при действии раздражителя, сила которого составляет 90% пороговой.
687. Нарисуйте кривые сокращения мышцы при прямом ее раздражении с частотой 50 Гц и 500 Гц.
688. У собаки выработан слюноотделительный УР на звонок. При увеличении силы звонка до определенного предела было обнаружено явление запредельного торможения. Нарисуйте отражающий это график.
689. Нарисуйте хотя бы схематически ЭЭГ, зарегистрированную у человека при открытых и закрытых глазах.
690. Нарисуйте кривые одиночного сокращения свежей и утомленной мышцы.
691. Нарисуйте схему возвратного торможения с участием клеток Реншоу.
692. Основные части большого круга кровообращения – это аорта, артерии, артериолы, капилляры, мелкие вены, крупные вены. Изобразите на одном рисунке как изменяются кровяное давление и линейная скорость кровотока в каждой из этих частей.
693. На изолированном сердце лягушки можно вызвать экстрасистолу, если во время диастолы нанести дополнительное раздражение на область синусного узла или на желудочек. Нарисуйте синусную и желудочковую экстрасистолы.
694. Нарисуйте кривую, отражающую потребление организмом кислорода до физической нагрузки, во время ее и сразу после прекращения работы.
695. Нарисуйте изменения плетизмограммы руки человека при воздействии на руку тепла и холода.
Решения задач для самоконтроля
679. Повышение тонуса мышц приведет к укорочению отрезка кишки. В этом новом состоянии будут продолжаться автоматические сокращения:
680. По оси абсцисс отмечаем время, по оси ординат – величину порога раздражения.

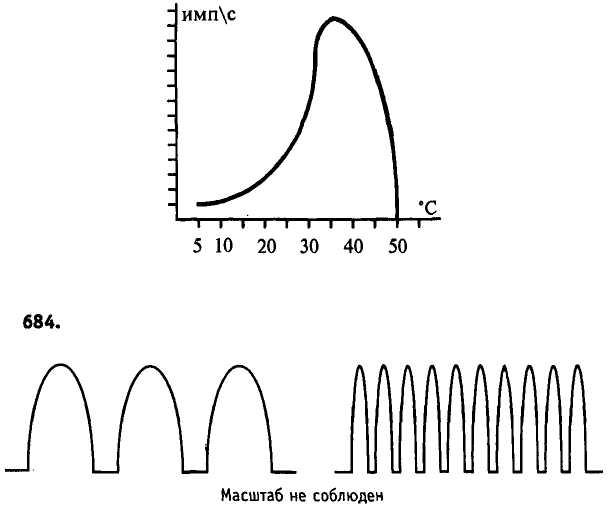

683. По оси абсцисс откладываем значения температуры, по оси ординат – частоту импульсации, которая отражает степень активности рецептора.
685. При поперечной блокаде сердца после нескольких сокращений предсердий очередное сокращение желудочков выпадает. Чем сильнее выражен; блокада, тем чаще происходят такие выпадения:
686. Возникает локальный ответ, но не КУД. МП уменьшится, но не достигнет уровня КУД:
687. При частоте 500 Гц будет наблюдаться пессимум сокращения.
688. График должен отражать зависимость между силой звонка и величиной УР в каплях слюны.
689. При закрытых глазах четко выявляется альфа-ритм.
690. Утомленная мышца медленнее расслабляется.
693. При синусной экстрасистоле отсутствует компенсаторная пауза.
694. Кривая должна отражать явление кислородного долга.
695. Расширение или сужение сосудов руки при действии тепла или холода вызывает соответственно подъем или опускание кривой, на которой продолжают регистрироваться пульсовые колебания объема.
