Оптимальные и допустимые параметры микроклимата в помещениях жилых зданий
(СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям»).
Наимено |
Температура воздуха, |
Относительная |
Скорость движения |
вание |
0С |
влажность, % |
воздуха, м/с |
помеще |
|
|
|
ний |
Оптимальная Допустимая |
Оптимальная Допустимая |
Оптимальная допустимая |
Жилая
комната
Жилая
комната
Холодный период года
20 - 22 |
18 - 24 |
45 - 30 |
60 |
0,15 |
0,2 |
Теплый период года
22 - 25 |
20 - 28 |
60 - 30 |
65 |
0,2 |
0,3 |
Тепловой баланс
(Qм + Qт.в) - ( Qизл + Qконв + Qконд + Qисп.диф +
Qисп.дых + Qисп.п + Qдых) = +∆ Qтс
Qм – тепло, продуцируемое человеком (теплопродукция);
Qт.в – тепло, поступающее извне (например, от нагретых поверхностей оборудования); Qизл – теплоотдача излучением;
Qконв – теплоотдача конвекцией;
Qконд- теплоотдача кондукцией;
Qисп.диф – теплоотдача вследствие испарения диффузионной влаги с поверхности кожи; Qисп.дых, Qисп.п, Qдых – теплоотдача вследствие испарения влаги с верхних дыхательных
путей, испарения пота, нагревания вдыхаемого воздуха соответственно;
+∆ Qтс – НАКОПЛЕНИЕ ИЛИ ДЕФИЦИТ ТЕПЛА В ОРГАНИЗМЕ
Q = М + С + R – E
М – количество вырабатываемого организмом тепла за счёт обмена веществ;
Си R – количество тепла, накапливаемое организмом или отдаваемого им за счёт конвекции
иизлучения;
Е– теплоотдачи в результате выделения и испарения пота.
Нормативные документы
1.СанПиН 2.1.2.1002-00 «Санитарно- эпидемиологические требования к жилым зданиям и помещениям».
2.СНиП 2.08.01-89. Жилые здания.
3.СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование.
4.ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях».
Структура функциональной подсистемы «микроклимат»
Функциональная подсистема «микроклимат»
Температура |
Относительная |
Скорость |
Радиационная |
|
влажность |
движения |
|||
воздуха, |
температура, |
|||
воздуха, |
воздуха, |
|||
С |
кал/(см ч) |
|||
|
|
|||
0 |
% |
м/с |
2х |
|
|
|

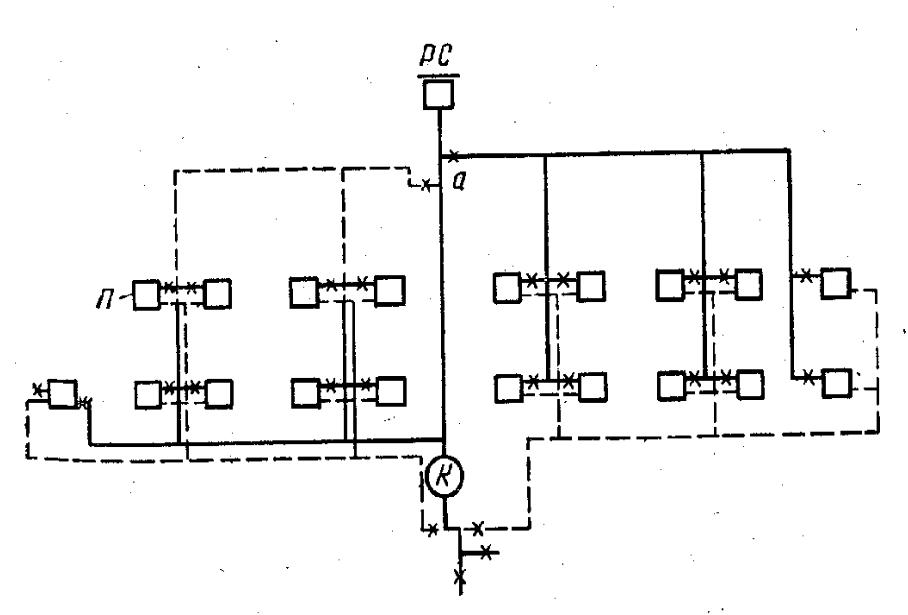

Двухтрубная система водяного отопления.
Правая часть с верхней разводкой; левая часть – с нижней. К – котел; РС – расширительный сосуд
Однотрубная система разводки (А), деталь (Б)
Схемы движения дымовых газов в дымоходах
а, б, в, г - последовательное и параллельное движение дымовых газов по каналам; д, е – безканальные и колпаковые печи; ж, з, и – улучшенное направление канала из
топливника в нижнюю часть печи (лучший нагрев воздуха в прилегающем к полу слое).
