МУ-АУП по практическим занятиям

Рисунок 1 – Структурная схема аппаратуры ВАВ-1М

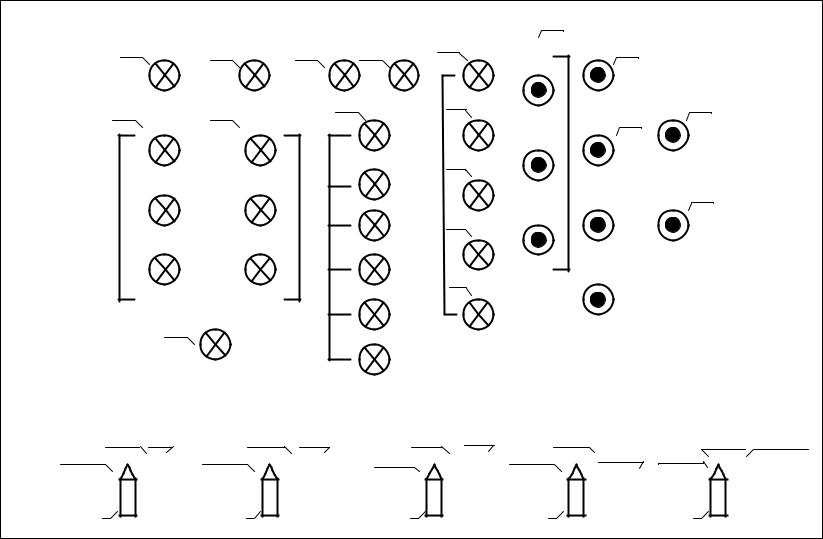

Переключатели:

1 – переключатель режимов работы насоса №1: «Автоматический режим», «Местный режим», «Отключенный режим».

2 - переключатель режимов работы насоса №2: «Автоматический режим», «Местный режим», «Отключенный режим».

3 - переключатель режимов работы насоса №3: «Автоматический режим», «Местный режим», «Отключенный режим».

4 – переключатель выбора уровня, на который настраивается включение насосов: «Верхний уровень», «Повышенный уровень», «Аварийный уровень».

5 – переключатель выбора количества насосов в цикле: «1 насос в цикле», «2 насоса в цикле одновременно», «3 насоса в цикле одновременно».

101

Кнопки:

19 – кнопка выбора вида неисправности насоса №1, насоса №2, насоса №3. 20, 21 – кнопка 20 - « Установка в «0» » и кнопки 21 – кнопки ручного сброса памяти в нулевое исходное состояние вида неисправности соответствующего насоса 1, 2, 3. « Уст. «0» » осуществляется также и автоматически при

подаче питания на аппаратуру.

22 – кнопка пуск насоса и отключение насоса, предварительно выбранные переключателями 1, 2, 3.

23 – кнопка «Стоп» - для остановки работы насосов с блока БУН-1М.

Индикация:

6 – индикатор «Сеть».

7 - индикатор «Запрет включения насосов в водоотливную установку». 8 – индикатор работы первого, второго и третьего насосов.

9 – индикатор неисправности первого, второго и третьего насосов. 10 – индикатор повышенного уровня воды.

11 - индикатор аварийного уровня воды.

12- индикаторы текущего уровня воды: «В» - верхнего, «Н» - нижнего, «0.8», «0.6», «0.4», «0.2» - промежуточного уровней воды.

13– индикатор снижения производительности.

14- индикатор несрабатывания реле давления РДВ-1М при заливке насоса.

15– индикатор перегрева подшипников.

16- индикатор невключения высоковольтной ячейки ВЯ.

17– индикатор неоткрытия привода задвижки ПЗ.

18– индикатор работы ( вкл./выкл.) заливочного погружного насоса НЗП.

Элементы управления и индикации на лицевой панели табло сигнального СТВ-1М

Общий вид лицевой панели табло сигнального СТВ-1М приведен на рисунке 3. На лицевой панели табло сигнального СТВ-1М находятся следующие элементы управления и индикации.

1– микро-динамики. Звуковая сигнализация «Неисправность насоса» и «Аварийный уровень». Звучание динамика «Неисправность» - прерывистое, низкой тональности. При аварийном уровне звучание более высокой тональности, непрерывное.

2– три счетчика учета времени работы насоса №1, насоса №2, насоса №3.

103

Тумблеры:

18 – тумблер «Запрет» - запрет включения главных насосов.

19, 20 – тумблеры «Режимы работы». Если переключатели тумблеров 19, 20 стоят в положении «Автоматика», то команды «Пуск 1» для включения одного насоса, «Пуск 2» для включения второго насоса выдаются субблоком внепикового потребления электроснабжения и команда «Запрет», если переключатели тумблеров переведены в положение «Ручной». Тогда диспетчер имеет возможность с диспетчерского пункта осуществлять управление насосами с помощью кнопок «Пуск 1», «Пуск 2», «Стоп». Если переключатель тумблера 20 переведен в положение «Совет», тогда субблок внепикового потребления электроснабжения формирует «советы» на включение насосов относительно периодов максимума нагрузки в системе электроснабжения шахты. При этом загорается индикатор 6.

21 - тумблер «Квитация сигнала аварийного уровня», тумблер «Кавитация сигнала неисправности насоса» - для выключения звуковых сигналов (светодиоды остаются включенными) при аварийном уровне воды в водосборнике.

22 - тумблер «Квитация сигнала неисправности насоса» - для выключения звуковых сигналов (светодиоды остаются включенными) при неисправности насоса.

Кнопки:

15 – кнопка «Пуск 1» - для включения насоса №1 в ручном режиме (тумблер 19 переведен в положение Р/У Пр.). При этом имитируются сигналы от датчика верхнего уровня ВУ.

16 – кнопка «Пуск 2» - для включения насоса №2 при работающем насосе №1 в ручном режиме (тумблер 19 переведен в положение Р/У Пр.). При этом имитируются сигналы от датчика повышенного уровня ПУ.

17 – кнопка «Стоп» для дистанционного останова насосов с пульта диспет-

чера.

24 – кнопка «Проверка» - проверка светодиодов. При ее нажатии должны засветиться все исправные светодиоды, кроме светодиодов 1,2,3 «Режим» («Автом» - «Местн.»). Светодиод «Раб.контр.» должен продолжать периодически засвечиваться (мигать).

25 - кнопка «Сброс ВП» - кнопка сброса режима внепикового потребления электроэнергии.

23 – клавиатура задатчика времени. Клавиатура предназначена для установки текущего астрономического времени, а также программирования автоматического запрета работы насоса в пиковые периоды нагрузки в системе электроснабжения предприятия и запуска субблока ВП. Состоит из кнопок: «ТВ», «ПР», «Таймер», «Кор.», «К», «0», «1», «2», «3», «4», «5», «6», «7», «8», «9».

Порядок включения и программирования следующий.

После включения СТВ-1М в сеть 220 В на индикаторном табло появляется произвольная информация. Для стирания ее необходимо нажать кнопку «ПРТ» и удерживая ее нажать кнопку «Кор.».

Далее, нажимаем кнопку «ПР», на табло появляется информация 5-3-7 – это свидетельствует о том, что ячейка памяти пуста.

Включение сигнала «Запуск ВП» производится по 5 каналу, т.е. первая цифра набора программы будет 5, вторая цифра 7 ( т.е. каждый день по пятому каналу будет выдаваться сигнал на включение ), далее набираются последовательно время включения, десятки часов, единицы часов, десятки минут, единицы минут, т.е. набирается следующая последовательность:

5-7 – дес.ч. –ед.ч. – дес.мин. – ед.мин.

После набора данного кода на индикаторе нажимом кнопки «К» информация заносится в память таймера, а на индикаторном табло появляется информация 5-3-7, которая говорит о том, что следующая ячейка памяти очищена и готова к приему информации.

Снятие сигнала «Запуск ВП» осуществляется по 4му каналу и выключение должно происходить через 1 мин. После включения , т.о. должна быть набрана следующая программа:

4-7 – дес.ч. –ед.ч. – дес.мин. – ед.мин. +1 Аналогично производится включение сигнала «Запрет» только по второму

каналу, а снятие сигнала «Запрет» осуществляется по 3-му каналу.

Сигнал «Запрет» снимается в случае наличия аварийного уровня воды в водосборнике с помощью ключа микросхемы D14.

При программировании за 1 мин. до этого сигнала «Запрет» необходимо программировать его снятие по 3-му каналу, т.к. возможное появление «Аварийного уровня» приведет к невозможности прохождения сигнала «Запрет».

Пример: Необходимо формировать автоматический сигнал «запрет» каждый день в 21.00 часов и снимать этот сигнал в 22.00 часа.

Порядок действий. Набираем программу включения триггера «Запрет» в 21.00 часов.

2-7-21-00

Нажимаем кнопку «К».

Набираем программу выключения триггера «Запрет» в 22.00 часов.

5-7-22-00

Внимание!

После кратковременном исчезновении напряжения питания заложенная в таймер программа не сохраняется, поэтому порядок программирования следует повторить.

Частичная корректировка набранной программы.

Если необходимо откорректировать часть набранной программы, кнопкой «ПР» путем последовательного ее нажатия вызывают на индикаторе информацию, нуждающуюся в корректировке.

Нажимаем кнопку «Кор.» С помощью клавиатуры набираем новую информацию и нажимаем кнопку

«К». Старая автоматически стирается, а новая записывается.

Просмотр программы осуществляется на индикаторе путем последовательного нажима на кнопку «ПР».

106

При необходимости корректировки текущего времени необходимо нажать последовательно кнопки «Кор.» и «0» произвести кнопками «0-9» набор необходимого времени, нажать кнопку «К» и кнопку «ТВ». Просмотр программы осуществляется на индикаторе путем последовательного нажима на кнопку «ПР».

Индикация:

3 – индикаторы уровня воды в водосборнике : А - аварийного, В - верхнего, 0.8, 0.6, 0.4, 0.2 - премежуточного, Н - нижнего уровней.

4 – индикаторы работы первого, второго и третьего насосов.

5– индикатор заданного времени «пиковой» нагрузки в системе электроснабжения предприятия.

6– индикаторы - советы диспетчеру для включения насосных агрегатов с учетом «пиковых» нагрузок в системе электроснабжения предприятия (формируется субблоком внепикового потребления электроэнергии).

7– индикаторы вида неисправности (отсутствие необходимого давления при заливке, снижения производительности, перегрева подшипников, неоткрытия задвижки, невключения высоковольтной ячейки) каждого из трех насосов.

8– индикаторы неисправности насоса №1, насоса №2, насоса №3.

9– индикаторы местного и автоматического режимов работы насоса №1, насоса №2, насоса №3.

10– индикатор «Сеть» (загорается при подаче напряжения питания на аппа-

ратуру).

11- индикатор работы заливочного погружного насоса.

12– индикатор «Нет связи», который загорается при неисправности линии связи между БУН-1М и СТВ-1М водоотливной установки.

13– индикатор «Запрет» - включение насосов запрещено в автоматическом

режиме.

14– индикатор «Раб. контр» - информирует (мигающим сигналом) о режиме проверки исправности светодиодов табло СТВ-1М при нажатии кнопки 24 – «Проверка».

Контрольные вопросы

1.Назначение и область применения аппаратуры ВАВ.1М.

2.Состав аппаратуры ВАВ.1М.

3.Назначение органов упраления и индикации на блоке БУН.1М.

4.Назначение органов упраления и индикации на табло СТВ.1М.

5.Как осуществляется программирование автоматического запрета работы насоса в «пиковые» периоды нагрузки в системе электроснабжения предприятия.

Рекомендуемая литература

1. Шевчук С.П. Повышение эффективности водоотливных установок - К.: Техника, 1990. - 104с.

107

Практическое занятие №10

Тема: ИЗУЧЕНИЕ ФУНКЦИОНАЛЬНОЙ СХЕМЫ И ПРИНЦИПА ДЕЙСТВИЯ АППАРАТУРЫ АКТВ

Задание – изучение функциональной схемы и принципа действия аппаратуры АКТВ.

Порядок выполнения работы

1.Ознакомиться с назначением, основными функциями и составом аппаратуры АКТВ.

2.Изучить функциональную схему и принцип действия аппаратуры АКТВ.

3.Ответить на приведенные контрольные вопросы.

4.Подготовить и оформить отчѐт по практическому занятию.

Краткие сведения об аппаратуре АКТВ

Аппаратура контроля проветривания тупиковых выработок АКТВ (дальше по тексту – аппаратура АКТВ) предназначена для автоматизированного местного и дистанционного (через систему телемеханики) управления вентиляторами местного проветривания (ВМП), отключения электропитания при отклонении от заданного режима проветривания выработок, выдачи диспетчеру через систему телемеханики информации о проветривании тупиковой выработки.

Область применения аппаратуры АКТВ – в подземных условиях шахт опасных по газу и пыли, а также по внезапным выбросам угля, породы и газа.

Аппаратура АКТВ обеспечивает:

1)автоматическое включение резервного ВМП при не включении или при отключении рабочего ВМП;

2)автоматическое местное и дистанционное (через систему телемеханики) управление ВМП;

3)импульсное включение ВМП;

4)автоматическое повторное импульсное включение ВМП при исчезновении и восстановлении напряжения питания хотя бы на одном из ВМП;

5)управление резервным (рабочим) ВМП при плановом отключении рабочего (резервного) ВМП;

6)контроль поступления воздуха по воздухопроводу (диапазон контролируемых скоростей воздуха в трубопроводе от 4 до 25м/с);

7)дискретное задание уставки скорости воздуха (дискретность задания -1

м/с);

8)регулируемую выдержку времени разрешения на включение группового аппарата с момента установления заданного режима проветривания выработки;

9)автоматическое отключение группового аппарата с регулируемой выдержкой времени с момента нарушения заданного режима проветривания выработки;

108

10)отключение группового аппарата без выдержки времени при отключении пускателя ВМП;

11)автоматический перевод аппаратуры и КП телемеханики на резервную линию питания при исчезновении напряжения в рабочей сети и обратно при восстановлении напряжения рабочей сети;

12)разрешение на включение группового аппарата без выдержки времени после включения ВМП, если режим проветривания выработки восстановился в течении регулируемой выдержки времени;

13)формирование дискретных сигналов в устройство телемеханики;

-о состоянии (включено, выключено) рабочего и резервного ВМП;

-о снижении скорости воздуха в воздухопроводе до величины меньше заданной;

-о разрешении включения группового аппарата;

-о наличии резервного питания;

14)защиту от короткого замыкания и обрыва линии связи датчика ДСВ и аппарата УАВВ;

15)знакосинтезирующую индикацию текущего значения скорости;

16)световую индикацию о:

-включенном (отключенном) состоянии вентилятора ВМП;

-разрешении (запрете) включения группового аппарата системы электроснабжения;

-заданном режиме проветривания тупиковой выработки;

-наличии напряжения питания рабочего и резервного вентиляторов ВМП.

В состав аппаратуры АКТВ входят:

1.УАВВ - аппарат управления вентиляторами;

2.ДСВ - датчик контроля скорости воздуха в трубопроводе;

3.имитатор.

Схема расположения комплектующих технических средств контроля и управления аппаратуры АКТВ в тупиковой выработке приведена на рисунке 1.

Аппаратура АКТВ, в частности аппарат управления вентиляторами УАВВ располагается на свежей струе воздуха перед устьем тупиковой выработки. Датчик ДСВ аппаратуры располагается в вентиляционном трубопроводе в забое тупиковой выработки.

109

Рисунок 1 - Схема расположения комплектующих технических средств контроля и управления аппаратуры АКТВ в тупиковой выработке
