Описание лабораторного стенда

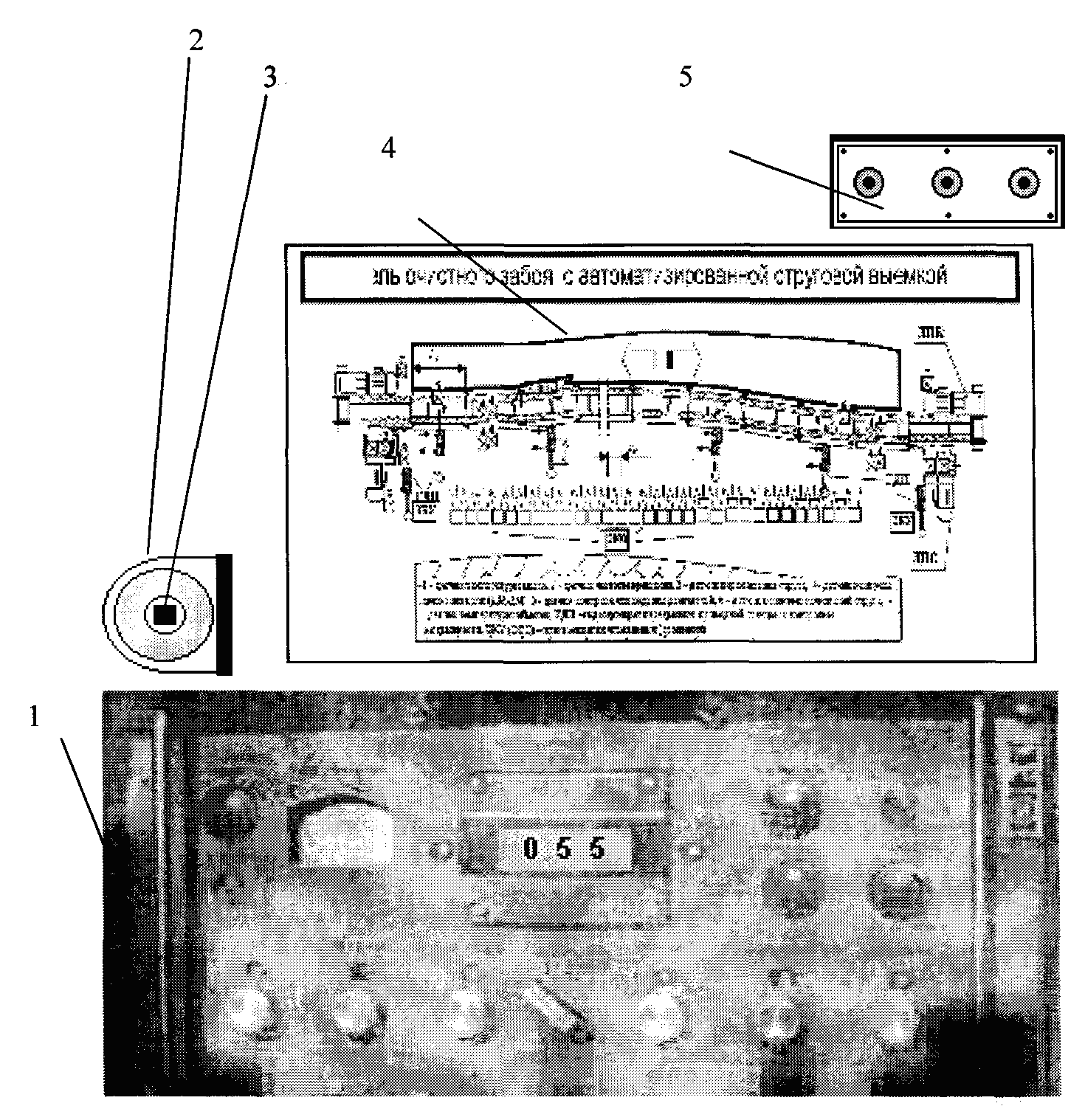

Лабораторный стенд состоит из следующих элементов (см. рис 2):

1 - промышленная аппаратура УМС-2;

2 - приводной двигатель;

3 - датчик;

4 - панель индикации;

5 - пульт управления.

Рисунок 2 – Внешний вид лабораторного стенда

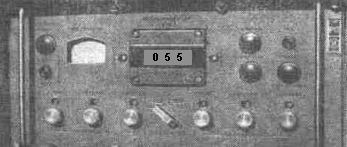

На лицевой панели аппаратуры УМС-2 размещены следующие элементы (см. рис.3):

1 - цифровой индикатор, показывающий местоположение струга в лаве;

2 - кнопка включения/выключения аппаратуры УМС-2;

3 - кнопка включения/выключения орошения;

4 - кнопка установки счетчика в нулевое положение (сброса цифрового индикатора);

5 - переключатель режимов работы аппаратуры УМС-2;

6 - кнопки «Сложение», «Вычитание» для корректировки показаний цифрового индикатора;

7 - ручки переключателей (Сотни, Десятки, Единицы) установки нижнего предела автоматического реверсирования;

8 - ручки переключателей (Сотни, Десятки, Единицы) установки верхнего предела автоматического реверсирования;

9 - индикация направления срабатывания реверса «Вперед»;

10- индикация направления срабатывания реверса «Назад»;

3 4 9 1 10 6 2

7 5 8

Рисунок 3 – Внешний вид аппаратуры УМС-2

Внешний вид пульта управления изображен на рисунке 4, где обозначено:

12 - переключатель движения струга вперед;

13 - переключатель движения струга назад;

14 - переключатель движения конвейера вперед;

15 - переключатель движения конвейера назад;

16 - кнопка стопа струга;

17 - кнопка стопа конвейера;

18 - кнопка аварийного стопа.

Рисунок 4 - Вид спереди и вид сверху пульта управления

Внешний вид панели индикации изображен на рисунке 5, где обозначено:

19 - индикация направления движения струга вперед;

20 - индикация направления движения струга назад;

21 - индикация включения приводов струга;

22 - индикация включения приводов конвейера;

23 - индикация включения секций форсунок орошения.

Рисунок 5 – Внешний вид панели индикации

Порядок выполнения и задание к выполнению лабораторной работы

1. Ознакомиться с краткими теоретическими сведениями об управлении струговой выемкой и сведениями об аппаратуре УМС-2: назначении, функциональных возможностях.

1. Изучить конструкцию стенда.

1. Подать питание на аппарат УМС-2 (тумблер 2 перевести в верхнее положение) и систему орошения (тумблер 3).

1. Установить текущее местонахождение струга в 000.Для этого нажать на кнопку 4. Установить дальнюю границу реверса (переключатели 8) и ближнюю границу реверса (переключатели 7) соответственно010и 020.Установить переключатель 5 задания режима работы в положение «Автомат.» и нажать кнопку 12 «Пуск струга вперед». Наблюдать алгоритм управления стругом на граничных участках. Отключить струг (тумблер 16). Изменить режим работы на «Дистанционный». Включить струг в направление к любому из участков реверсирования.Определить отличия данных режимов работы.

1. Записать текущее местонахождение струга в протокол и выключить питание (тумблер 2 вниз). Через 1-2 мин. восстановить питание и сравнить показания индикатора местонахождения с записью о его значении перед снятием питания.

6. Включить струг и конвейер. Нажать на кнопку 18 «Стоп аварийный», определить влияние этой команды на состояние объектов управления.

6. Зная, что дискретность отсчета местонахождения равна ½ длины рештака (0.5*1.2 м=0.6) определить максимальную длину лавы, в которой может эксплуатироваться аппарат УМС-2 и расстояние между ячейками орошения. Для этого необходимо использовать кнопки корректировки местонахождения 6.

6. Подготовить и оформить отчет о лабораторной работе.
