На рабочем пространстве программы AutoCAD кликните правой кнопкой мыши над знаком шестерёнки, расположенным в правом нижнем углу и выберите «Классический AutoCAD 2015»

На рабочий стол графической системы AutoCAD необходимо выставить следующие панели инструментов:

1. Моделирование

2. Редактирование тела

3. Объектная привязка

4. Визуальные стили

Для наглядности и удобства построений рекомендуется установить текущим юго-западный изометрический вид:

(Вид – 3D-Виды ЮЗ Изомерия)

Для вызова команды Ящик (box) щелкните на одноименной пиктограмме в панели инструментов Твердые тела

В ответ на запрос Первый угол или центр нажмите Enter, что означает ввод принятых по умолчанию координат 0,0,0.

В ответ на запрос Угол или [Куб, Длина]: выберите опцию Длина, т.е. Д

Затем в командной строке последовательно, после нажатия на Enter, введите длину, ширину и высоту параллелепипеда:

Длина: 65

Ширина: 90

Высота:40

Для вызова команды Ящик (box) щелкните на одноименной пиктограмме в панели инструментов Твердые тела

Команда: Ящик

Первый угол или центр <0,0,0>:

в ответ на запрос укажите угол ящика, используя объектную привязку к конечной точке

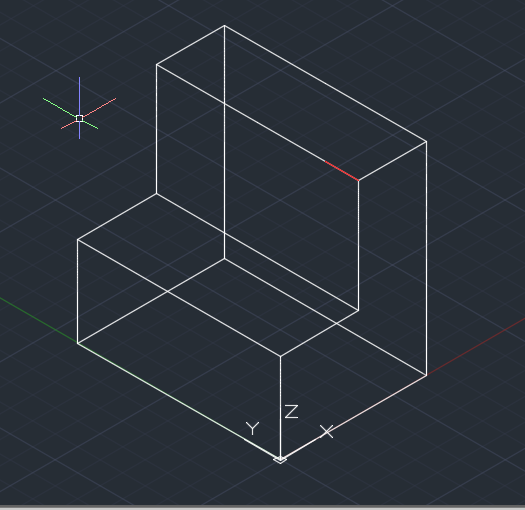

Далее, как и в предыдущих построениях последовательно введите длину, ширину и высоту ящика.

Укажите угол или [Куб/Длина]: Д

Длина: 30

Ширина: 90

Высота: 90

Для объединения двух твердотельных объектов в одно используется команда Объединение (Union). Щелкните по одноименной пиктограмме в панели инструментов Модификация

Команда: _union

После запроса Выберите объекты: Укажите курсором последовательно на первый, затем на второй объект и щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

Для вызова команды Отрезок щелкните на одноименной пиктограмме в панели инструментов Рисование

Команда: Отрезок (_line)

Первая точка

В ответ на запрос, используя объектную привязку к конечной точке , отложите отрезок длиной 15мм вправо, как показано на рисунке.

Для вызова команды Ящик (box) щелкните на одноименной пиктограмме в панели инструментов Твердые тела

Команда: Ящик

Первый угол или центр <0,0,0>:

в ответ на запрос укажите угол ящика, используя объектную привязку к конечной точке постро

пристегните Ящик к построенному на предыдущем этапе Отрезку.

Далее, как и в предыдущих построениях последовательно введите длину, ширину и высоту ящика.

Укажите угол или [Куб/Длина]: Д

Длина: 30

Ширина: 60

Высота: -20

Щелчком на пиктограмме в панели инструментов Модификация вызовите команду Вычитание.

Команда: _subtract

После запроса укажите объект, из которого будет выполняться вычитание

Выберите тела, поверхности и области, из которых будет выполняться вычитание.

Щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

В ответ на запрос

Выберете тела, поверхности и области, для которых будет выполняться вычитание

выберите объект для вычитания:

Щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

Для вызова команды Отрезок щелкните на одноименной пиктограмме в панели инструментов Рисование

Команда: Отрезок (_line)

Первая точка

В ответ на запрос, используя объектную привязку к конечной точке , отложите отрезок длиной 15мм по длине нижней плоскости, а также 90мм влево по ширине нижней плоскости, как показано на рисунке.

Для вызова команды Цилиндр щелкните по одноименной пиктограмме в панели инструментов Моделирование.

Команда: _cylinder

Шар Центр или…

В ответ на запрос, установите начало цилиндра , используя объектную привязку к центру

ЦИЛИНДР: Радиус основания или [Диаметр]

В ответ на запрос введите значение 45мм.

ЦИЛИНДР: Высота или…

В ответ на запрос введите значение 40мм.

Для вызова команды Цилиндр щелкните по одноименной пиктограмме в панели инструментов Моделирование.

Команда: _cylinder

Шар Центр или…

В ответ на запрос, установите начало цилиндра, используя объектную привязку к центру

ЦИЛИНДР Радиус основания или [Диаметр]

В ответ на запрос введите значение 25мм.

ЦИЛИНДР Высота или…

В ответ на запрос введите значение 40мм.

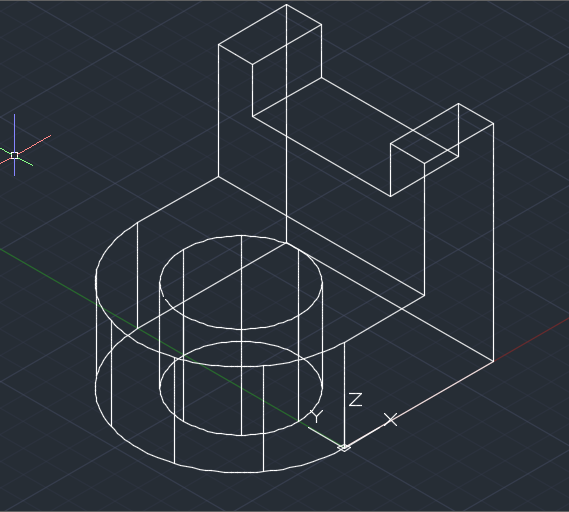

Для объединения двух твердотельных объектов в одно используется команда Объединение (Union). Щелкните по одноименной пиктограмме в панели инструментов Модификация

Команда: _union

После запроса Выберите объекты: Укажите курсором последовательно на первый, затем на второй объект и щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

Щелкните по пиктограмме ПСК

После запроса указать новое начало системы координат

Specify new origin point <0,0,0>: Последовательно введите три начальные значения 0,0,0.

Установите Визуальный стиль «Концептуальный» , расположенный в панели инструментов Визуальные стили.

Построенная деталь будет выглядеть более реалистично.

Щелчком на пиктограмме в панели инструментов Модификация вызовите команду Вычитание.

Команда: _subtract

После запроса укажите объект, из которого будет выполняться вычитание

Выберите тела, поверхности и области, из которых будет выполняться вычитание.

Щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

В ответ на запрос

Выберете тела, поверхности и области, для которых будет выполняться вычитание

выберите объект для вычитания:

Щелкните правой кнопкой мыши (или на Enter), чтобы закончить выбор.

Щелкните по пиктограмме ПСК

После запроса указать новое начало системы координат

Укажите начальную точку <0,0,0>:

Используя объектную привязку к центру окружности установи ПСК в центр окружности в нижней плоскости

Перейдите по вкладке Редактирование – 3D операции и выберите СЕЧЕНИЕ

Либо Введите Команду:

Команда: _slice

В ответ на зарос

Выберите объекты:

укажите курсором на построенный объект.

Затем в командной строке в ответ на запрос

РАЗРЕЗ начальная точка режущей плоскости: введите YZ (либо выберите эту опцию из контекстного меню)

и дважды нажмите на клавишу ENTER.

В ответ на запрос РАЗРЕЗ укажите точку с нужной стороны или: в командной строке введите - О(обе)

Перейдите по вкладке Редактирование – 3D операции и выберите СЕЧЕНИЕ

Либо Введите Команду:

Команда: _slice

В ответ на зарос

Выберите объекты:

укажите курсором на построенный объект.

Затем в командной строке в ответ на запрос

РАЗРЕЗ начальная точка режущей плоскости: введите ZX (либо выберите эту опцию из контекстного меню)

и дважды нажмите на клавишу ENTER.

В ответ на зарос

РАЗРЕЗ укажите точку с нужной стороны или: в командной строке введите - О(обе)

Щелкните по пиктограмме МСК (Мировая Система координат)

Курсором выделите ¼ часть модели и за одну из появившихся ручек переместите ее на некоторое расстояние, как показано на рисунке.

Щелкните по пиктограмме Объединение в панели инструментов Редактирование тел.

Command: _union

В ответ на зарос

Select objects:

укажите курсором на оставшиеся 2 части модели и нажмите клавишу ENTER.

Для выполнения команды раскрашивания граней щелкните по пиктограмме

Command: _solidedit

В ответ на запрос

Select faces or [Undo/Remove]:

выберите грани, которые стали видимыми после выполнения разреза, затем нажмите клавишу ENTER.

На экране появится диалоговое окно Выбор цвета.

В этом окне выберите зеленый цвет и нажмите ОК для закрытия окна.

Чтобы закончить работу с командой дважды нажмите на клавишу ENTER.

Для того, чтобы расположить 3D-модель на плоском чертеже, мы должны воспользоваться Командой ПСК(ВИД) в панели инструментов ПСК.

Данная Команда позволяет использовать 3D-модели для печати или их совместном расположении с другими объектами в одной плоскости.
