Лабораторная работа № 8.

Создание cложного разреза.

По данному чертежу постройте 3М твердотельный объект.

По размерам, данным на рисунке, постройте исходный объект, который позднее будет использован для создания сложного разреза

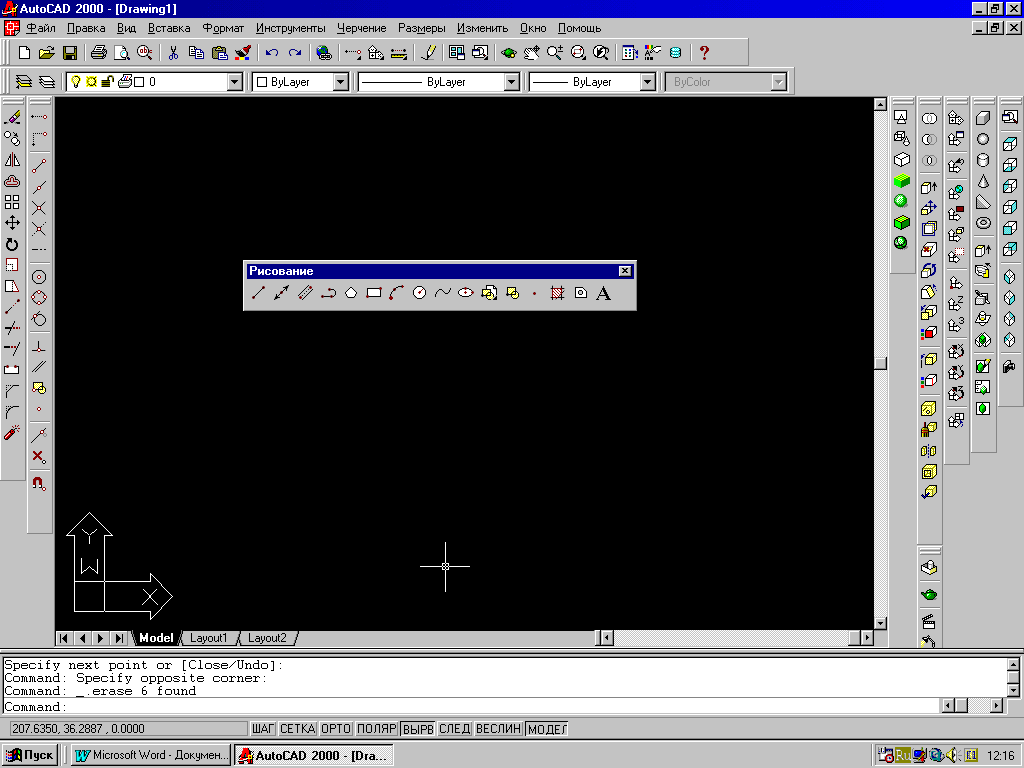

На рабочий стол графической системы AutoCAD 2014 необходимо выставить следующие панели инструментов:

1. Draw (Рисование)

2. Modify(Модификация)

3. Object Snap(Объектная привязка)

4. Modeling(Модификация твердых тел)

5. View(Виды)

6. UCS(ПСК)

7. Visual Styles(Оттенок)

8. Orbit(3D-орбита)

Распределите панели по периметру рабочего стола графической системы так, как вам покажется удобным для последующих построений.

Создайте размерный стиль, текстовый стиль, соответствующие ГОСТ 2.304-68 и ГОСТ 2.307-68, а также необходимое количество слоев.

Для слоя Контуры рекомендуется назначить серый (металлический) цвет.

Исходный объект для создания тела вращения строится при помощи команды Отрезок, круг и сопряжение . Обратите внимание на то, что контур обязательно должен быть замкнут.

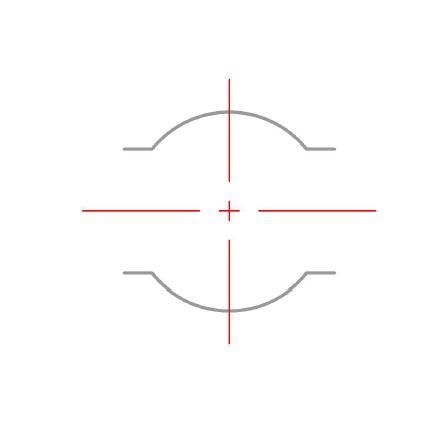

Нарисуем середину с помощь круга с отрезок

Делаем такую проекция на 2D

Щелкните по пиктограмме extude в панели инструментов modeling

Command: _extrude

После того, как будет выведен запрос Выберите объекты(Select objects):

наведите прицел выбора на любой сегмент линии, охватывающей область, и щелкните левой кнопкой мыши. И нажмите клавишу ENTER.

Select objects: 1 found

Затем в командной строке введите высоту выдавливания - 20

Specify height of extrusion or [Path]: 20

Угол сужения при выдавливании остается таким же , т.е. 0 градусов

Specify angle of taper for extrusion <0>:

Поэтому нажмите клавишу ENTER.

Для наглядности и удобства построений рекомендуется установить текущим юго-западный изометрический вид (щелкните на пиктограмме ЮЗ (SW) изометрия в панели инструментов Вид) .

Щелкните по пиктограмме extude в панели инструментов modeling

Command: _extrude

После того, как будет выведен запрос Выберите объекты(Select objects): выбкаем ту часть которая находиться ниже уровнем

Select objects: 1 found

Затем в командной строке введите высоту выдавливания – 8

Потом щелкните по пиктограмме extude в панели инструментов modeling

Command: _extrude

После того, как будет выведен запрос Выберите объекты(Select objects):

Обьект на середине

Затем в командной строке введите высоту выдавливания – 7

И мы получили такую фигуру которая указанна на левой сторане

Установите режим Тени Гуро. Построенная деталь будет выглядеть более реалистично.

Обьедените обьект с помомощью команды union

Щелкните по пиктограмме Начало ПСК (Origin)

После запроса указать новое начало системы координат

Specify new origin point <0,0,0>: используя объектную привязку по центру окружности перенесите начало ПСК в центр отверстия

Щелкните по пиктограмме Разрез

Command: _slice

В ответ на зарос

Select objects:

укажите курсором на построенный объект.

Затем в командной строке в ответ на запрос

Specify first point on slicing plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: введите XY (либо выберите эту опцию из контекстного меню)

и дважды нажмите на клавишу ENTER.

В ответ на зарос

Specify a point on desired side of the plane or [keep Both sides]: в командной строке введите - B

Щелкните по пиктограмме Начало ПСК (Origin)

После запроса указать новое начало системы координат

Specify new origin point <0,0,0>: используя объектную привязку по центру окружности перенесите начало ПСК в правый центр отверстия

Щелкните по пиктограмме Разрез

Command: _slice

В ответ на зарос

Select objects:

укажите курсором на построенный объект.

Затем в командной строке в ответ на запрос

Specify first point on slicing plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: введите XY (либо выберите эту опцию из контекстного меню)

и дважды нажмите на клавишу ENTER.

В ответ на зарос

Specify a point on desired side of the plane or [keep Both sides]: в командной строке введите - B

Щелкните по пиктограмме Начало ПСК (Origin)

После запроса указать новое начало системы координат

Specify new origin point <0,0,0>: используя объектную привязку по центру окружности перенесите начало ПСК в левый центр Щелкните по пиктограмме Разрез

Command: _slice

В ответ на зарос

Select objects:

укажите курсором на построенный объект.

Затем в командной строке в ответ на запрос

Specify first point on slicing plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: введите XY (либо выберите эту опцию из контекстного меню)

и дважды нажмите на клавишу ENTER.

В ответ на зарос

Specify a point on desired side of the plane or [keep Both sides]: в командной строке введите - B

Щелкните по пиктограмме МСК (Мировая Система координат)Курсором выделите 1/2 часть модели и за одну из появившихся ручек переместите ее на некоторое расстояние, как показано на рисунке.

Щелкните по пиктограмме Объединение в панели инструментов Редактирование тел.

Command: _union

В ответ на зарос

Select objects:

укажите курсором на оставшиеся части модели и нажмите клавишу ENTER.
