4.4 Проектування вентиляції
Житлові будівлі обладнуються витяжною природною канальною системою вентиляції з улаштуванням каналів у внутрішніх стінах. Витяжна вентиляція улаштовується в кожній квартирі з кухонь, ванних кімнат, убиралень або суміщених санвузлів. Припливне повітря надходить неорганізовано через кватирки, фрамуги, двері, крізь пори і нещільності огороджувальних конструкцій.
У курсовій роботі визначається потрібний повітрообмін (об’єм витяжного повітря) і кількість витяжних каналів для квартир одного типу (розташованих по одній вертикалі будівлі). В графічній частині потрібно накреслити саме ці розраховані витяжні канали та проставити порядковий номер поверху, для якого розраховується відповідний канал.
4. 4.1 Визначення повітрообміну у будівлі
Визначення повітрообміну в квартирі будівлі ведуть на підставі [11]. Кількість повітря, що усувається з трикімнатної квартири (житлові кімнати 103, 105 та 106) Lкв, знаходять виходячи з норми вилучення повітря 3 м3/год на 1 м2 площі підлоги житлових кімнат:
Lкв = 3Fп =3·33,3=100 м3/год,
де Fп - сумарна площа житлових кімнат квартири, яка становить 33,3м2.
Отриманий повітрообмін повинен бути не меншим за потрібний для вентиляції суміщеного санвузла квартири Lс.с. і кухні Lк , який визначають за додатком Л:
Lкв = Lс.с. + Lк =50+90=140 м3/год .
Так як обмін повітря, який ми отримали в результаті розрахунку за площею квартири менший, ніж той, що вимагається для вентиляції суміщеного санвузла квартири і кухні приймаємо розрахункове значення повітрообміну квартири 140 м3/год.
Повітря Lс.с. усувають крізь витяжний канал у санвузлі. Залишок витяжного повітря Lв видаляють через канал кухні: Lв=Lкв-Lс.с.=140-50=90 м3/год.
4. 4. 2 Визначення числа вентиляційних каналів у будівлі
Після розрахунку повітрообміну визначаємо переріз витяжних каналів, їхню кількість і розміщення на планах.
Вентиляційні канали розміщуємо у внутрішніх стінах. На виході витяжного каналу встановлюються жалюзійні решітки.
Виходячи з отриманого повітрообміну та рекомендованих швидкостей руху повітря у витяжних каналах квартир ( 0,6 м/с – для 5-го поверху, 0,7 м/с – для 4-го поверху, 0,8 м/с – для 3-го поверху, 0,9 м/с – для 2-го поверху, 1,0 м/с – для 1-го поверху) розраховуються площі витяжних каналів для кухонь та суміщених санвузлів на кожному поверсі :
кухня на 5-му поверсі - ;
кухня на 4-му поверсі - ;
кухня на 3-му поверсі - ;
кухня на 2-му поверсі - ;
кухня на 1-му поверсі - ;
суміщений санвузол на 5-му поверсі - ;
суміщений санвузол на 4-му поверсі - ;
суміщений санвузол на 3-му поверсі - ;
суміщений санвузол на 2-му поверсі - ;
суміщений санвузол на 1-му поверсі - .
Приймаємо розміри каналів для кухні 140х270 ( f = 0,038 м2 ).
Число каналів на кожному поверсі n, шт., обчислюється за формулою:
n = Fв : f .
Підраховується кількість каналів для кухонь:
n = 0,042: 0,038 = 1 для 5-го поверху;
n = 0,036: 0,038 = 0,95 ≈ 1 для 4-го поверху;
n = 0,031: 0,038 = 0,82 ≈ 1 для 3-го поверху;
n = 0,028: 0,038 = 0,74 ≈ 1 для 2-го поверху;
n = 0,025: 0,03 8= 0,66 ≈ 1 для 1-го поверху.
Для суміщених санвузлів приймаємо витяжний канал для п’ятого поверху розмірами 140х270 ( f = 0,038м2 ), а для всіх наступних поверхів розмірами 140х140 (f = 0,02м2).
Підраховується кількість каналів для суміщених санвузлів:
n = 0,023: 0,038 = 0,61≈1 для 5-го поверху;
n = 0,020: 0,02 = 1 для 4-го поверху;
n = 0,017: 0,02 = 0,85 ≈ 1 для 3-го поверху;
n = 0,015: 0,02 = 0,75 ≈ 1 для 2-го поверху;
n = 0,014: 0,02 = 0,70 ≈ 1 для 1-го поверху.
Наприкінці пояснювальної записки курсового проекту наводиться перелік використаної літератури.
ДОДАТОК А.1
Вибір вихідних даних для проектування
Остання цифра шифру |
Будівельні матеріали і конструкції |
Тип перекриття |
Наявність підвалу |
Номер варіанта планування будівлі |
Наявний тиск на вводі Рн, Па | |||||
Зовнішня стіна |
Утеплювач перекриття |
Передостання цифра шифру | ||||||||
Найменування |
Густина , кг/м3 |
Найменування |
Густина , кг/м3 |
Парна |
Непарна |
Парна |
Непарна | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0 |
Цегляна кладка з глиняної звичайної цегли на цементно-піщаному розчині |
1800 |
Плити з жорсткого пінополіуретану |
40 |
Горищне |
Безгорищне |
Без підвалу |
З підвалом |
0 |
8000 |
1 |
Цегляна кладка з глиняної звичайної цегли на цементно-шлаковому розчині |
1700 |
Плити з жорсткого пінополіуретану |
60 |
Горищне |
Безгорищне |
Без підвалу |
З підвалом |
1 |
9000 |
2 |
Цегляна кладка з глиняної звичайної цегли на цементно-перлітовому розчині |
1600 |
Плити з жорсткого пінополіуретану |
80 |
Горищне |
Безгорищне |
Без підвалу |
З підвалом |
2 |
8500 |
3 |
Цегляна кладка з силікатної цегли |
1800 |
Плити з мінеральної вати на синтетичному зв’язуючому |
50 |
Горищне |
Безгорищне |
Без підвалу |
З підвалом |
3 |
9500 |
4 |
Цегляна кладка з трепельної цегли |
1200 |
Плити з мінеральної вати на синтетичному зв’язуючому |
70 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
4 |
7000 |
Продовження додатка А.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
5 |
Бетон ніздрюватий |
600 |
Плити пінополістирольні екструзійні |
39 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
5 |
6500 |
6 |
Цегляна кладка зі шлакової цегли |
1500 |
Плити пінополістирольні екструзійні |
50 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
6 |
10500 |
7 |
Керамзитобетон на керамзитовому піску |
600 |
Плити пінополістирольні екструзійні |
80 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
7 |
7500 |
8 |
Перлітобетон |
600 |
Плити негорючі теплоізоляційні базальто-волокнисті |
40 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
8 |
6000 |
9 |
Бетон ніздрюватий |
700 |
Плити негорючі теплоізоляційні базальто-волокнисті |
90 |
Безгорищне |
Горищне |
З підвалом |
Без підвалу |
9 |
10000 |
Примітка. Конструктивні шари:
зовнішня стіна з цегли: штукатурка цементно-піщана =0.020м горищного перекриття: утеплювач за розрахунком
цегла =0.120м збірна залізобетонна плита = 0,120 м
утеплювач-пінополіуретан за розрахунком штукатурка вапняно-піщана = 0,010 м
цегла =0.380м
штукатурка вапняно-піщана =0,010 м суміщеної покрівлі: водоізоляційний килим = 0,015 м
зовнішня стіна з бетону: штукатурка цементно-піщана =0.020м вирівнюючий шар = 0.020 м
бетон =0.120м утеплювач за розрахунком
утеплювач-пінополіуретан за розрахунком пароізоляція = 0,010 м
бетон =0.380м збірна залізобетонна плита = 0,160 м
штукатурка вапняно-піщана =0,010 м штукатурка вапняно-піщана = 0,010 м.
ДОДАТОК А.2

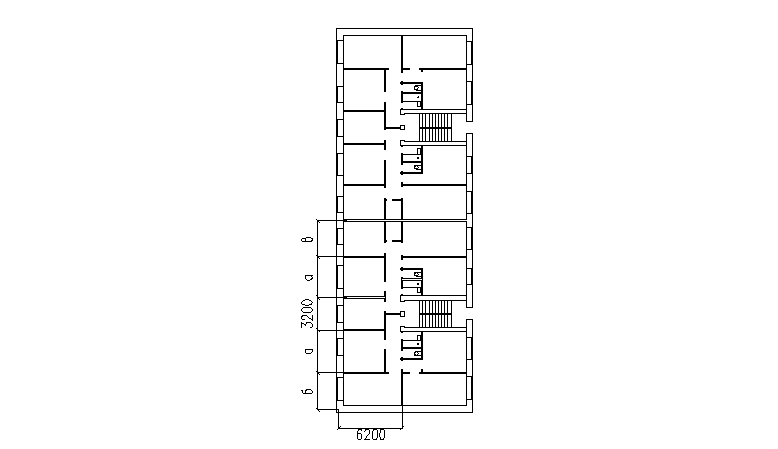

Рисунок А.1 - Варіанти планування будівель з 0-го по 1-й, орієнтація подовжньої осі будівлі: 0-й - Пд, 1-й - ПдЗ
Продовження додатка А.2

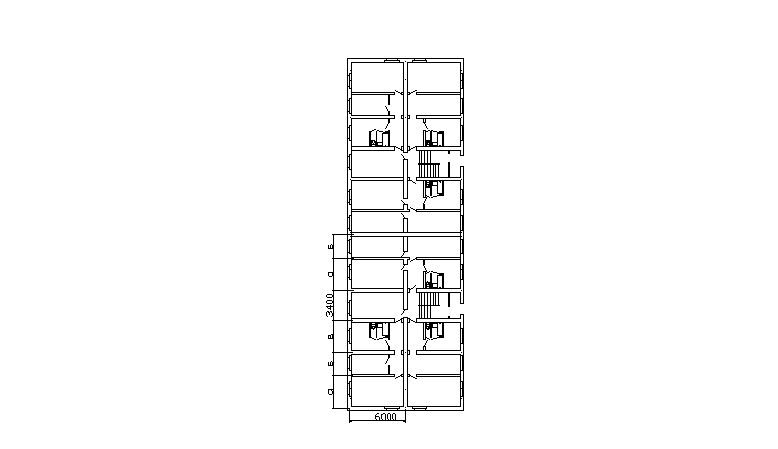

Рисунок А.2 - Варіанти планування будівель з 2-го по 3-й, орієнтація подовжньої осі будівлі: 2-й - З, 3-й - ПнЗ
Продовження додатка А.2
Рисунок А.3 - Варіанти планування будівель з 4-го по 5-й, орієнтація подовжньої осі будівлі: 4-й - Пн, 5-й - ПнС
Продовження додатка А.2
Рисунок А.4 - Варіанти планування будівель з 6-го по 7-й, орієнтація подовжньої осі будівлі: 6-й - ПдС, 7-й- Пд
Продовження додатка А.2
Рисунок А.5 - Варіанти планування будівель - 8-й, орієнтація подовжньої осі будівлі - С
Продовження додатка А.2
Рисунок А.6 - Варіанти планування будівель - 9-й, орієнтація подовжньої осі будівлі: - ПдЗ
ДОДАТОК А.3
Вибір розмірів для проектування будівлі
Дві останні цифри шифру |
Будівельні розміри, м |
Висота поверху в чистоті, м |
Висота устя вентшахти над перекриттям горища, м | ||
а |
б |
в | |||
1 |
2 |
3 |
4 |
5 |
6 |
00, 25, 50, 75 |
4,5 |
3,5 |
3,0 |
2,5 |
2,5 |
01, 26, 51, 76 |
4,2 |
3,2 |
2,9 |
2,6 |
3,0 |
02, 27, 52, 77 |
4,8 |
3,0 |
2,8 |
2,7 |
2,6 |
03, 28, 52, 78 |
3,9 |
2,8 |
2,7 |
2,8 |
3,1 |
04, 29, 54, 79 |
3,6 |
3,5 |
2,6 |
2,9 |
2,7 |
05, 30, 55, 80 |
3,5 |
3,3 |
2,5 |
3,0 |
3,2 |
06, 31, 56, 81 |
4,5 |
3,1 |
3,0 |
2,5 |
2,8 |
07, 32, 57, 82 |
4,4 |
3,5 |
2,9 |
2,6 |
3,3 |
08, 33, 58, 83 |
4,2 |
3,2 |
2,8 |
2,7 |
2,9 |
09, 34, 59, 84 |
4,0 |
3,0 |
2,7 |
2,8 |
3,4 |
10, 35, 60, 85 |
3,9 |
2,8 |
2,6 |
2,9 |
3,0 |
11, 36, 61, 86 |
3,8 |
3,5 |
2,5 |
3,0 |
3,5 |
12, 37, 62, 87 |
4,5 |
3,3 |
3,0 |
2,5 |
2,5 |
13, 38, 62, 88 |
4,3 |
3,1 |
2,9 |
2,6 |
3,0 |
14, 39, 64, 89 |
4,1 |
3,4 |
2,8 |
2,7 |
2,6 |
15, 40, 65, 90 |
3,9 |
3,2 |
2,7 |
2,8 |
3,1 |
16, 41, 66, 91 |
3,7 |
3,6 |
2,6 |
2,9 |
2,7 |
17, 42, 67, 92 |
3,5 |
3,5 |
2,5 |
3,0 |
3,2 |
18, 43, 68, 93 |
4,0 |
3,0 |
3,0 |
2,5 |
2,8 |
19, 44, 69, 94 |
4,4 |
3,2 |
2,9 |
2,6 |
3,3 |
20, 45, 70, 95 |
4,2 |
3,4 |
2,8 |
2,7 |
2,9 |
21, 46, 71, 96 |
4,0 |
3,6 |
2,7 |
2,8 |
3,4 |
22, 47, 72, 97 |
3,9 |
2,7 |
2,6 |
2,9 |
3,0 |
23, 48, 72, 98 |
3,6 |
2,9 |
2,5 |
3,0 |
3,5 |
24, 49, 74, 99 |
4,0 |
3,3 |
3,0 |
2,6 |
4,0 |
ДОДАТОК А.4
Розрахункова температура зовнішнього повітря для деяких населених пунктів України [4,10]
Дві останні цифри шифру |
Найменування пункту будівництва |
Температура зовнішнього повітря, °С |
Температурна зона |
Кількість градусо-діб опалювального періоду | |||
Абсолютно мінімальна tа |
Середня найхолоднішої доби tхс |
Середня п'яти найхолодніших діб tхп |
Середнянайбільш холодного періоду tп | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
00, 25, 50, 75 |
Вінниця |
-36 |
-26 |
-21 |
-10 |
1 |
3610 |
01, 26, 51, 76 |
Київ |
-32 |
-26 |
-21 |
-10 |
1 |
3572 |
02, 27, 52, 77 |
Полтава |
-37 |
-27 |
-22 |
-11 |
1 |
3721 |
03, 28, 52, 78 |
Харків |
-36 |
-28 |
-23 |
-11 |
1 |
3799 |
04, 29, 54, 79 |
Миколаїв |
-30 |
-22 |
-19 |
- 7 |
3 |
2904 |
05, 30, 55, 80 |
Луганськ |
-42 |
-29 |
-25 |
-10 |
1 |
3528 |
06, 31, 56, 81 |
Маріуполь |
-31 |
-28 |
-23 |
- 9 |
2 |
3253 |
07, 32, 57, 82 |
Дніпропетровськ |
-34 |
-26 |
-24 |
- 9 |
2 |
3325 |
08, 33, 58, 83 |
Запоріжжя |
-34 |
-25 |
-23 |
- 9 |
2 |
3202 |
09, 34, 59, 84 |
Львів |
-34 |
-23 |
-19 |
- 7 |
2 |
3474 |
10, 35, 60, 85 |
Керч |
-26 |
-19 |
-15 |
- 4 |
4 |
2174 |
11, 36, 61, 86 |
Кіровоград |
-35 |
-25 |
-21 |
- 9 |
1 |
3515 |
12, 37, 62, 87 |
Одеса |
-29 |
-21 |
-18 |
- 6 |
3 |
2805 |
13, 38, 62, 88 |
Рівно |
-36 |
-25 |
-21 |
- 9 |
1 |
3555 |
14, 39, 64, 89 |
Сімферополь |
29 |
-20 |
-16 |
- 4 |
3 |
2544 |
15, 40, 65, 90 |
Ужгород |
-28 |
-22 |
-18 |
- 6 |
3 |
2657 |
16, 41, 66, 91 |
Херсон |
-32 |
-22 |
-18 |
- 7 |
3 |
2906 |
17, 42, 67, 92 |
Умань |
-37 |
-26 |
-21 |
- 9 |
1 |
3572 |
18, 43, 68, 93 |
Тернопіль |
-34 |
-25 |
-21 |
- 9 |
1 |
3515 |
19, 44, 69, 94 |
Чернігів |
-34 |
-27 |
-22 |
-10 |
1 |
3767 |
20, 45, 70, 95 |
Донецьк |
-38 |
-29 |
-24 |
-10 |
1 |
3623 |
21, 46, 71, 96 |
Житомир |
-33 |
-25 |
-21 |
- 9 |
1 |
3610 |
22, 47, 72, 97 |
Кривий Ріг |
-33 |
-25 |
-23 |
- 9 |
2 |
3205 |
23, 48, 72, 98 |
Луцьк |
-34 |
-24 |
-20 |
- 8 |
2 |
3403 |
24, 49, 74, 99 |
Мелітополь |
-33 |
-26 |
-19 |
9 |
2 |
3100 |
ДОДАТОК Б
Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків Rq min , м2 К/Вт
№№ |
Вид огороджувальної конструкції |
Значення Rq min для температурної зони | |||
I |
II |
III |
IV | ||
1 |
Зовнішні стіни |
2,8 |
2,5 |
2,2 |
2,0 |
2 |
Покриття та перекриття неопалювальних горищ |
3,3 |
3,0 |
2,6 |
2,2 |
3 |
Перекриття над неопалювальними підвалами, що розташовані нижче рівня землі |
2,5 |
2,3 |
2,0 |
1,8 |
4 |
Вікна, балконні двері, вітрини, вітражі, світлопрозорі фасади |
0,5 |
0,5 |
0,5 |
0,45 |
5 |
Вхідні двері в багатоквартирні житлові будинки та в громадські будинки |
0,44 |
0,41 |
0,39 |
0,32 |
6 |
Вхідні двері в малоповерхові будинки та в квартири, що розташовані на перших поверхах багатоповерхових будинків |
0,6 |
0,56 |
0,54 |
0,45 |
7 |
Вхідні двері в квартири, що розташовані вище першого поверху |
0,25 |
0,25 |
0,25 |
0,25 |
ДОДАТОК В
Умови експлуатації огороджувальних конструкцій залежно від вологісного режиму приміщень і зон вологості [5]
Вологісний режим приміщень |
Умови експлуатації А і Б |
Сухий |
А |
Нормальний |
Б |
Вологий |
Б |
Мокрий |
Б |
Примітка. Для житлових будинків відносна вологість повітря в приміщеннях
= 55% ( нормальний вологісний режим ), внутрішня температура tв= 200С. Для громадянських будівель приймають нормальний вологісний режим з
= 50 - 60%.
ДОДАТОК Г
Теплотехнічні показники будівельних матеріалів і конструкцій [5]
№ № |
Найменування матеріалів |
Об'ємна вага, о , кг/м3 |
Розрахункові коефіцієнти (за умов експлуатації А і Б) | |||
Теплопровідності, , Вт/(мК) |
Теплозасвоєння S, Вт/(м2 К) | |||||
А |
Б |
A |
Б | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Бетони та розчини |
|
|
|
|
|
1 |
Залізобетон |
2500 |
1,92 |
2,04 |
17,98 |
18,95 |
2 |
Керамзитобетон на керамзитовому піску |
600 |
0,20 |
0,26 |
3,03 |
3,78 |
3 |
Перлітобетон |
600 |
0,19 |
0,23 |
3,24 |
3,84 |
4 |
Бетон на гравії або щебені |
2400 |
1,74 |
1,86 |
16,77 |
17,88 |
5 |
Бетони ніздрюваті |
600 700 |
0,16 0,24 |
0,18 0,27 |
2,65 3,66 |
2,90 3,98 |
6 |
Вапняно-піщаний розчин |
1800 |
0,76 |
0,93 |
9,60 |
11,09 |
7 |
Складний розчин (пісок, вапно, цемент) |
1700 |
0,70 |
0,87 |
8,95 |
10,42 |
8 |
Цементно-піщаний розчин |
1600 |
0,70 |
0,81 |
8,69 |
9,76 |
9 |
Пісок для будівельних робіт |
1600 |
0,47 |
0,58 |
6,95 |
7,91 |
|
Цегляна кладка з суцільної цегли |
|
|
|
| |
10 |
Глиняної звичайної на цементно-піщаному розчині |
1800 |
0,70 |
0,81 |
9,20 |
10,12 |
11 |
Глиняної звичайної на цементно-шлаковому розчині |
1700 |
0,64 |
0,76 |
8,64 |
9,70 |
12 |
Глиняної звичайної на цементно-перлітовому розчині |
1600 |
0,58 |
0,70 |
8,08 |
9,23 |
13 |
Силікатної на цементно-піщаному розчині |
1800 |
0,76 |
0,87 |
9,77 |
10,90 |
14 |
Трепельної на цементно-піщаному розчині |
1200 |
0,47 |
0,52 |
6,26 |
6,49 |
15 |
Шлакової на цементно-піщаному розчині |
1500 |
0,64 |
0,70 |
8,12 |
8,76 |
|
Теплоізоляційні матеріали |
|
|
|
|
|
16 |
Сосна та ялина впоперек волокон |
500 |
0,14 |
0,18 |
3,87 |
4,54 |
Продовження додатка Г
1 |
2 |
3 |
4 |
5 |
6 |
7 |
17 |
Дуб поперек волокон |
700 |
0,18 |
0,23 |
5,0 |
5,86 |
18 |
Плити деревноволокнисті та деревностружкові |
200 400 |
0,07 0,11 |
0,08 0,13 |
1,67 2,95 |
1,81 3,26 |
19 |
Плити пінополістирольні екструзійні |
39 50 80 |
0,037 0,038 0,041 |
0,037 0,043 0,049 |
0,40 0,47 0,59 |
0,40 0,54 0,73 |
20 |
Плити негорючі теплоізоляційні базальто-волокнисті |
40 90 |
0,053 0,050 |
0,059 0,054 |
0,58 0,48 |
0,66 0,54 |
21 |
Плити з мінеральної вати на синтетичному зв'язуючому |
50 70 |
0,041 0,039 |
0,042 0,040 |
0,36 0,42 |
0,37 0,43 |
22 |
Вироби з жорсткого пінополіуретану |
40 60 80 |
0,040 0,041 0,05 |
0,040 0,041 0,05 |
0,40 0,53 0,67 |
0,42 0,55 0,70 |
|
Матеріали покрівельні і гідроізоляційні |
|
|
|
|
|
23 |
Матеріали бітумні, бітумно-полімерні |
1000 |
0,17 |
0,17 |
4,56 |
4,56 |
24 |
Асфальтобетон |
2100 |
1,05 |
1,05 |
16,43 |
16,43 |
25 |
Руберойд |
600 |
0,17 |
0,17 |
3,53 |
3,53 |
26 |
Лінолеум полівінілхлоридний на теплоізоляційній підоснові |
1800 |
0,38 |
0,38 |
8,56 |
8,56 |
27 |
Плита керамічна для підлоги |
2000 |
0,96 |
1,1 |
11,63 |
12,55 |
ДОДАТОК Д
Коефіцієнт зменшення n для розрахунку тепловтрат
Огороджувальні конструкції |
Коефіцієнт |
Зовнішні стіни і покриття, перекриття горищні (з покрівлею зі штучних матеріалів) і над проїздами |
1 |
Перекриття над холодними підвалами, що сполучаються з зовнішнім повітрям, перекриття горищні (з покрівлею з рулонних матеріалів) |
0.9 |
Перекриття над неопалювальними підвалами зі світловими прорізами в стінах |
0.75 |
Перекриття над неопалювальними підвалами без світлових прорізів у стінах, розташованих вище рівня землі |
0.6 |
Перекриття над неопалювальними технічними підвалами, розташованими нижче рівня землі |
0.4 |
ДОДАТОК Е
Таблиця специфікації матеріалів і устаткування
Позиція |
Позначення, ГОСТ |
Найменування |
Кількість |
Маса одиниці, кг |
Примітка |
I |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
ДОДАТОК Ж
Значення R ∑пр та 1/ R ∑пр для перекриття над неопалювальними підвалами
Тип перекриття |
Конструктивні шари |
δутепл |
R ∑пр |
_1_ R ∑пр |
1 |
2 |
3 |
4 |
5 |
Паркетна підлога з утеплювачем STROPROCK на перекритті з залізобетонної плити товщиною 120мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; залізобетонна плита-0,12м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,7 2,17 2,64 |
0,59 0,46 0,38 |
Паркетна підлога з утеплювачем STROPROCK на перекритті з пустотної залізобетонної плити товщиною 220-260мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; залізобетонна плита-0,22- 0,26м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,82 2,27 2,72 |
0,55 0,44 0,37 |
Паркетна підлога з утеплювачем STROPROCK на перекритті ребристому з пустотілих штучних виробів висотою 240мм з верхньою бетонною плитою товщиною 300мм |
Дубовий паркет – 0,020м; бетонна стяжка – 0,040м; утеплювач - плита STROPROCK; перекриття ребристе з пустотілих штучних виробів висотою 0,240м з верхньою бетонною плитою товщиною 0,3м; штукатурка вапняно-піщана – 0,015м. |
60 80 100 |
1,87 2,38 2,88 |
0,53 0,42 0,35 |
ДОДАТОК И
Розрахункові значення коефіцієнтів тепловіддачі внутрішньої αв та зовнішньої поверхонь αз огороджувальних конструкцій
Тип конструкції |
Коефіцієнт тепловіддачі, Вт/(м2 К) | |
αв |
αз | |
Зовнішні стіни, дахи, покриття, перекриття над проїздами плоскі та з ребрами при відношені висоти ребра h до відстані між гранями b сусідніх ребер h/b ≤ 0,3 h/b > 0,3 |
8,7 7,6 |
23 23 |
Перекриття горищ та холодних підвалів |
8,7 |
12 |
Перекриття над холодними підвалами та технічними поверхами, що розташовані нижче рівня землі |
8,7 |
6 |
Вікна, балконні двері, вітражі та світлопрозорі фасадні системи |
8,0 |
23 |
ДОДАТОК К
Значення R ∑пр та 1/ R ∑пр для заповнення віконних і дверних прорізів
Заповнення прорізів |
Покриття |
Відстань між склом, мм |
R ∑пр |
_1_ R ∑пр |
1 |
2 |
3 |
4 |
5 |
Склопакети двокамерні з СПО з алюмінієвою рамкою (“Білозір’я зерно” с.Хауни) |
|
2 х 8 |
0,47 |
2,13 |
Те ж саме ( “Ариса” м. Київ ) |
|
2 х10 |
0,48 |
2,08 |
Те ж саме (“Bars Co LTD м.Київ) |
|
2 х10 |
0,54 |
1,85 |
Те ж саме (“Інтерпром” м.Київ) |
|
2 х10 |
0,51 |
1,96 |
Склопакет однокамерний (СПО з алюмінієвою рамкою) з тепловідкидним покриттям на склі ( “Ариса” м. Київ ) |
полімерна плівка LOW-E |
16 |
0,49 |
2,04 |
Те ж саме (“Ліко Холдінг”м. Київ) |
Те ж саме |
15 |
0,51 |
1,96 |
Продовження додатка К
1 |
2 |
3 |
4 |
5 |
Те ж саме (однокамерний з алюмінієвою рамкою, наклеєна плівка ТМ-20) ( “Сакура” м.Київ) |
Те ж саме |
15 |
0,54 |
1,85 |
Склопакет однокамерний (СПО з алюмінієвою рамкою) з тепловідкидним покриттям на склі ( “Ариса” м. Київ ) |
“тверде” покриття, Швеція |
16 |
0,49 |
2,04 |
Те ж саме ( МП “Інкомпарк” м. Кіровоград) |
“тверде” покриття, Pilkington Англія |
16 |
0,47 |
2,13 |
Те ж саме (“Укрпласт- Епос” м.Київ) |
Те ж саме |
16 |
0,48 |
2,08 |
Те ж саме (“Новолакс” м. Вінниця) |
Те ж саме |
15 |
0,48 |
2,08 |
Те ж саме ( заповнення аргоном) (“Серго” м. Київ) |
Те ж саме |
16 |
0,5 |
2,00 |
Те ж саме (“Интербизнес” м.Сімферополь) |
“тверде” покриття, “Saint Gobain” Франція |
16 |
0,52 |
1,92 |
Те ж саме (“Вікнопласт” м. Київ) |
“тверде” покриття, Pilkington Англія |
16 |
0,45 |
2,22 |
Те ж саме (“Спецпроектмонтаж” м.Харків) |
Те ж саме |
16 |
0,5 |
2,00 |
Те ж саме (“Вітрола” м.Київ) |
“мягке” покриття “Стекло-тон” Україна |
16 |
0,49 |
2,04 |
Зовнішні двері та ворота дерев’яні одинарні |
|
|
0,29 |
3,45 |
Те ж, подвійні |
|
|
0,58 |
1,72 |
Внутрішні двері одинарні |
|
|
0,46 |
2,17 |
ДОДАТОК Л
Розрахункові температури внутрішнього повітря та кратності або величини вентиляційного обміну в приміщені
Найменування приміщень |
Розрахункова температурара в приміщені, tв,°С |
Кратність або величина вентиляційного обміну (витяжка), м3/(год м2) |
Житлова кімната квартири |
20 |
3 |
Кухня з газовою плитою |
18 |
90 |
Ванна індивідуальна |
25 |
25 |
Суміщений санітарний вузол |
25 |
50 |
Індивідуальний туалет |
20 |
50 |
Сходова клітка |
16 |
- |
ДОДАТОК М
Таблиця розрахунку тепловтрат приміщеннями будівлі
Номер приміщення |
Назва приміщення |
Внутрішня температура t в , оС |
Огороджувальна конструкція приміщення |
Різниця температур, tв - tз,оС |
Коефіцієнт n |
Коефіцієнт теплопередачі, К, Вт/(м К) |
Додаткові тепловтрати на орієнтацію в частках від основних втрат ( 1+∑b )
|
Тепловий потік через конструкцію , Q а , Вт |
Втрати теплоти ерез вхідні двері сходових клітин, Q в , Вт
|
Загальні втрати тепла, Q, Вт |
Втрати теплоти на нагрівання вентиляційного повітря приміщення
| |||
Позначення |
Орієнтація |
Розміри, м |
Площа, А, м2 | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
І поверх | ||||||||||||||
101 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Всього для І поверха: ∑= | ||||||||||||||
ІІ поверх ( аналогічно ІІІ поверх) ( аналогічно ІV поверх) | ||||||||||||||
201 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Всього для ІI поверха: ∑= | ||||||||||||||
V поверх | ||||||||||||||
501 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Всього для V поверха: ∑= |
Всього для всієї будівлі : ∑=
ДОДАТОК Н
Таблиці для гідравлічного розрахунку трубопроводів систем водяного опалення при перепадах температури води в системі: 95-70°С, 105-70°С і Кш= 0.2 мм.
-
Втрати тиску на тертя на
1 м, Па
Кількість води, що проходить, кг/год (верхній рядок), і швидкість руху води, м/с (нижній рядок), по трубах сталевих звичайних водопровідних (ГОСТ 3262-75*) умовним проходом, мм
15
20
25
32
40
50
65
80
100
125
150
1
2
3
4
5
6
7
8
9
10
11
12
1.0
10.0
0.015
34.0
0.027
82.0
0.04
147
0.041
199
0.043
403
0.052
874
0.063
1384
0.072
2410
0.083
4267
0.096
6971
0.109
5.0
43.3
0.063
80.3
0.064
158
0.077
339
0.095
486
0.104
974
0.125
2094
0.152
3300
0.171
5717
0.196
10071
0.226
16386
0.255
10.0
54.9
0.08
118
0.094
230
0.113
495
0.138
709
0.152
1416
0.181
3033
0.220
4771
0.247
8248
0.283
14501
0.326
23557
0.367
15.0
64.5
0.094
147
0.118
287
0.141
615
0.172
880
0.188
1754
0.225
3752
0.272
5898
0.305
10187
0.350
17895
0.402
29051
0.453
20.0
75.6
0.11
172
0.138
335
0.164
717
0.200
1025
0.219
2042
0.262
4364
0.317
6855
0.355
11832
0.406
20772
0.466
33705
0.525
24.0
83.4
0.122
189
0.152
369
0.181
789
0.220
1128
0.241
2246
0.288
4795
0.348
7531
0.390
12995
0.446
22808
0.512
36999
0.576
28.0
90.7
0.132
206
0.165
401
0.196
856
0.239
1224
0.262
2435
0.312
5197
0.377
8160
0.422
14075
0.483
24695
0.555
40052
0.624
32.0
97.6
0.142
221
0.177
430
0.211
919
0.257
1313
0.281
2611
0.335
5571
0.405
8744
0.452
15080
0.518
26452
0.594
42895
0.668
36.0
104
0.152
236
0.189
458
0.225
978
0.273
1396
0.299
2777
0.356
5922
0.430
9294
0.481
16024
0.550
28103
0.631
45564
0.710
40.0
110
0.161
249
0.200
484
0.237
1033
0.289
1476
0.316
2934
0.376
6254
0.454
9814
0.508
16917
0.581
29664
0.666
48089
0.749
Продовження додатка Н
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
45.0 |
117 0.171 |
265 0.212 |
515 0.252 |
1097 0.306 |
1567 0.336 |
3115 0.399 |
6639 0.482 |
10417 0.539 |
17956 0.616 |
31483 0.707 |
51034 0.795 |
50.0 |
124 0.181 |
280 0.224 |
544 0.267 |
1160 0.324 |
1656 0.355 |
3290 0.422 |
7011 0.509 |
11000 0.569 |
18956 0.651 |
33231 0.746 |
53851 0.839 |
55.0 |
130 0.190 |
294 0.236 |
572 0.280 |
1219 0.340 |
1740 0.373 |
3457 0.443 |
7365 0.535 |
11553 0.598 |
19907 0.683 |
34893 0.784 |
56549 0.881 |
60.0 |
136 0.199 |
308 0.247 |
599 0.294 |
1276 0.356 |
1821 0.390 |
3617 0.463 |
7703 0.559 |
12082 0.625 |
20816 0.714 |
36482 0.819 |
59117 0.921 |
65.0 |
142 0.208 |
322 0.258 |
624 0.306 |
1330 0.372 |
1899 0.407 |
3770 0.483 |
8028 0.583 |
12590 0.651 |
21687 0.744 |
38005 0.853 |
61580 0.959 |
70.0 |
148 0.217 |
335 0.268 |
649 0.318 |
1383 0.386 |
1973 0.423 |
3917 0.502 |
8340 0.606 |
13078 0.677 |
22526 0.773 |
39471 0.886 |
63950 0.996 |
75.0 |
153 0.225 |
347 0.278 |
673 0.330 |
1433 0.400 |
2045 0.438 |
4060 0.520 |
8641 0.628 |
13549 0.701 |
23335 0.801 |
40885 0.918 |
66237 1.032 |
80.0 |
159 0.233 |
359 0.288 |
696 0.341 |
1482 0.414 |
2115 0.453 |
4197 0.538 |
8933 0.649 |
14005 0.725 |
24118 0.828 |
42252 0.949 |
68448 1.066 |
85.0 |
164 0.240 |
371 0.297 |
719 0.352 |
1529 0.427 |
2182 0.467 |
4330 0.555 |
9215 0.669 |
14446 0.748 |
24876 0.854 |
43578 0.979 |
70592 1.100 |
90.0 |
169 0.248 |
382 0.306 |
741 0.363 |
1576 0.440 |
2248 0.481 |
4460 0.571 |
9490 0.689 |
14875 0.770 |
25613 0.879 |
44365 1.007 |
72673 1.132 |
95.0 |
174 0.255 |
393 0.315 |
762 0.374 |
1620 0.453 |
2312 0.495 |
4586 0.588 |
9756 0.708 |
15292 0.791 |
26329 0.904 |
46117 1.036 |
74697 1.164 |
100 |
179 0.262 |
404 0.324 |
783 0.384 |
1664 0.465 |
2374 0.508 |
4708 0.603 |
10015 0.727 |
15698 0.813 |
27026 0.928 |
47336 1.063 |
76668 1.194 |
110 |
188 0.275 |
421 0.346 |
822 0.403 |
1747 0.488 |
2492 0.534 |
4942 0.633 |
10511 0.763 |
16473 0.852 |
28359 0.973 |
49667 1.115 |
81707 1.273 |
Продовження додатка Н
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
120 |
197 0.288 |
444 0.356 |
860 0.421 |
1827 0.510 |
2606 0.558 |
5168 0.662 |
10989 0.798 |
17222 0.891 |
29645 1.018 |
51914 1.166 |
85341 1.329 |
130 |
206 0.300 |
463 0.371 |
896 0.439 |
1904 0.532 |
2716 0.582 |
5384 0.690 |
11449 0.832 |
17940 0.928 |
30878 1.060 |
54942 1.234 |
88826 1.384 |
140 |
213 0.312 |
481 0.385 |
931 0.457 |
1979 0.553 |
2822 0.604 |
5593 0.717 |
11890 0.863 |
18631 0.964 |
32065 1.101 |
57015 1.280 |
92179 1.436 |
150 |
221 0.324 |
499 0.400 |
965 0.473 |
2051 0.573 |
2924 0.626 |
5795 0.742 |
12317 0.894 |
19298 0.999 |
33209 1.140 |
59017 1.325 |
95414 1.486 |
160 |
229 0.335 |
516 0.413 |
998 0.489 |
2120 0.592 |
3022 0.647 |
5989 0.767 |
12729 0.924 |
19942 1.032 |
24317 1.178 |
60952 1.369 |
98543 1.535 |
170 |
236 0.346 |
532 0.426 |
1030 0.505 |
2187 0.611 |
3118 0.668 |
6178 0.792 |
13129 0.953 |
20567 1.064 |
35957 1.234 |
62828 1.411 |
101576 1.582 |
180 |
244 0.356 |
548 0.439 |
1061 0.520 |
2252 0.629 |
3211 0.688 |
6361 0.815 |
13517 0.982 |
21174 1.096 |
36999 1.270 |
64650 1.452 |
104521 1.628 |
190 |
250 0.366 |
564 0.452 |
1091 0.535 |
2316 0.647 |
3301 0.707 |
6539 0.838 |
13894 1.009 |
21764 1.126 |
38013 1.305 |
66421 1.492 |
107385 1.673 |
200 |
257 0.376 |
579 0.464 |
1120 0.549 |
2377 0.664 |
3389 0.726 |
6713 0.860 |
14261 1.036 |
22339 1.156 |
39001 1.339 |
68147 1.530 |
110174 1.716 |
220 |
270 0.395 |
608 0.487 |
1176 0.576 |
2495 0.697 |
3556 0.762 |
7044 0.903 |
14964 1.087 |
23821 1.233 |
40904 1.404 |
71473 1.605 |
115552 1.800 |
240 |
283 0.413 |
636 0.510 |
1230 0.603 |
2609 0.729 |
3718 0.796 |
7364 0.944 |
15641 1.136 |
24880 1.287 |
42723 1.466 |
74651 1.676 |
120690 1.880 |
260 |
295 0.431 |
663 0.531 |
1281 0.628 |
2718 0.759 |
3874 0.830 |
7671 0.983 |
16291 1.183 |
25896 1.340 |
44468 1.526 |
77699 1.745 |
125618 1.957 |
280 |
306 0.448 |
689 0.552 |
1331 0.653 |
2823 0.789 |
4023 0.862 |
7966 1.021 |
17187 1.248 |
26874 1.391 |
46147 1.584 |
80632 1.811 |
130360 2.031 |
ДОДАТОК П
Коефіцієнти місцевих опорів для деяких елементів систем водяного опалення
Елемент системи опалення |
Діаметр умовного проходу, мм |
|
Проточні повітрозбірники та розширювальні баки |
- |
1.5 |
Радіатори двоколонні при діаметрі підводу 15 мм |
- |
1.6 |
Те ж саме 20 мм |
- |
1.2 |
Крани пробкові |
15 20 |
3.5 1.5 |
Вентилі з вертикальним шпинделем |
15 20 25, 32 40 50 |
16 10 9 8 7 |
Засувки паралельні |
- |
0.5 |
Крани подвійного регулювання з циліндричною пробкою |
15 |
4 |
Крани триходові тресту Сантехдеталь на прямий прохід |
15 |
2 |
Те ж саме на прохід з поворотом |
15, 20 |
3 |
Раптове розширення (відноситься до більшої швидкості) |
- |
1 |
Раптове звуження (відноситься до більшої швидкості) |
- |
0.6 |
Відступи |
- |
0.5 |
Трійники: на прямий прохід на прохід з поворотом на протитечії Хрестовини: на прямий прохід на прохід з поворотом |
- - - - - |
1 1.5 3 2 3 |
Відводи гнуті під кутом 90° |
15 20 25 32 і більше |
1.5 1 0.5 0.3 |
Качки гнуті |
15 |
0.8 |
Скоби гнуті |
20 |
11.5 |
Грязьовики |
- |
10 |
ДОДАТОК Р
Втрати тиску на місцеві опори для розрахунку трубопроводів водяного опалення
Швидкість руху води, м/с |
Втрата тиску, Па, при сумі коефіцієнтів місцевих опорів | |||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0.1 |
4.89 |
9.78 |
14.7 |
19.6 |
24.4 |
29.3 |
34.2 |
39.1 |
44.0 |
48.9 |
0.12 |
7.04 |
14.1 |
21.1 |
28.2 |
35.2 |
42.2 |
49.3 |
56.3 |
63.4 |
70.4 |
0.14 |
9.58 |
19.2 |
28.7 |
38.3 |
47.9 |
57.5 |
67.1 |
76.7 |
86.2 |
95.8 |
0.16 |
12.5 |
25.0 |
37.5 |
50.1 |
62.6 |
75.1 |
87.6 |
100 |
113 |
125 |
0.18 |
16.7 |
33.5 |
50.2 |
67.0 |
83.7 |
100 |
117 |
133 |
150 |
167 |
0.2 |
19.6 |
39.1 |
58.7 |
78.2 |
97.8 |
117 |
136 |
156 |
176 |
195 |
0.22 |
23.7 |
47.5 |
71.0 |
94.6 |
118 |
142 |
166 |
189 |
213 |
237 |
0.24 |
28.1 |
56.3 |
84.5 |
112 |
141 |
169 |
197 |
225 |
253 |
281 |
0.25 |
30.5 |
61.1 |
91.7 |
122 |
152 |
183 |
214 |
244 |
275 |
305 |
0.26 |
33.0 |
66.1 |
99.1 |
132 |
165 |
198 |
231 |
264 |
297 |
330 |
0.27 |
35.6 |
71.3 |
106 |
142 |
178 |
214 |
249 |
285 |
321 |
356 |
0.28 |
38.3 |
76.6 |
115 |
153 |
192 |
230 |
268 |
307 |
345 |
383 |
0.29 |
41.1 |
82.2 |
123 |
164 |
205 |
247 |
288 |
329 |
370 |
411 |
0.30 |
44.0 |
88.0 |
132 |
176 |
220 |
264 |
308 |
352 |
396 |
440 |
0.31 |
47.0 |
94.0 |
140 |
188 |
235 |
282 |
329 |
375 |
423 |
470 |
0.32 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
0.33 |
53.2 |
106 |
159 |
213 |
266 |
319 |
373 |
426 |
479 |
532 |
0.34 |
56.5 |
113 |
169 |
226 |
282 |
339 |
395 |
452 |
508 |
565 |
0.35 |
59.9 |
120 |
180 |
239 |
299 |
359 |
419 |
479 |
539 |
599 |
0.36 |
63.3 |
127 |
190 |
253 |
317 |
380 |
443 |
507 |
570 |
633 |
0.37 |
66.9 |
134 |
201 |
268 |
335 |
401 |
468 |
535 |
602 |
669 |
0.38 |
70.6 |
141 |
212 |
282 |
353 |
423 |
494 |
565 |
635 |
706 |
0.39 |
74.3 |
149 |
223 |
297 |
371 |
446 |
520 |
595 |
669 |
743 |
0.40 |
78.2 |
156 |
234 |
313 |
391 |
469 |
547 |
626 |
704 |
782 |
0.41 |
82.2 |
164 |
246 |
328 |
411 |
493 |
575 |
657 |
739 |
822 |
0.42 |
86.2 |
172 |
259 |
345 |
431 |
517 |
604 |
690 |
776 |
862 |
0.43 |
90.4 |
181 |
271 |
361 |
452 |
542 |
633 |
723 |
813 |
904 |
0.44 |
94.6 |
189 |
284 |
378 |
473 |
568 |
662 |
757 |
852 |
946 |
0.45 |
99.0 |
198 |
297 |
396 |
495 |
594 |
693 |
792 |
891 |
990 |
0.46 |
103 |
207 |
310 |
414 |
517 |
621 |
724 |
827 |
931 |
1034 |
0.47 |
107 |
216 |
324 |
431 |
540 |
648 |
756 |
864 |
972 |
1080 |
0.48 |
112 |
225 |
338 |
450 |
563 |
670 |
788 |
901 |
1014 |
1126 |
Продовження додатка Р
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
0.49 |
117 |
235 |
352 |
469 |
587 |
704 |
821 |
939 |
1056 |
1174 |
0.50 |
122 |
244 |
367 |
489 |
611 |
733 |
855 |
978 |
1100 |
1222 |
0.51 |
127 |
254 |
381 |
509 |
636 |
763 |
890 |
1017 |
1144 |
1271 |
0.52 |
132 |
264 |
397 |
529 |
661 |
793 |
925 |
1057 |
1189 |
1322 |
0.53 |
137 |
275 |
412 |
549 |
687 |
824 |
961 |
1098 |
1236 |
1373 |
0.54 |
142 |
285 |
427 |
570 |
713 |
855 |
998 |
1140 |
1283 |
1425 |
0.55 |
148 |
296 |
444 |
591 |
739 |
887 |
1035 |
1183 |
1331 |
1479 |
0.56 |
153 |
306 |
460 |
613 |
766 |
919 |
1073 |
1226 |
1380 |
1533 |
0.57 |
159 |
318 |
476 |
635 |
794 |
963 |
1111 |
1271 |
1429 |
1588 |
0.58 |
164 |
329 |
493 |
658 |
822 |
987 |
1151 |
1316 |
1480 |
1644 |
0.59 |
170 |
340 |
510 |
681 |
851 |
1021 |
1191 |
1361 |
1531 |
1701 |
0.60 |
176 |
352 |
528 |
704 |
880 |
1056 |
1232 |
1408 |
1584 |
1760 |
0.61 |
182 |
364 |
545 |
728 |
909 |
1091 |
1273 |
1455 |
1637 |
1819 |
0.62 |
188 |
376 |
564 |
752 |
940 |
1127 |
1315 |
1503 |
1691 |
1879 |
0.63 |
194 |
388 |
582 |
776 |
970 |
1164 |
1358 |
1552 |
1746 |
1940 |
0.64 |
200 |
400 |
600 |
801 |
1001 |
1201 |
1401 |
1602 |
1802 |
2002 |
0.65 |
206 |
413 |
619 |
826 |
1032 |
1239 |
1445 |
1652 |
1859 |
2065 |
0.66 |
213 |
426 |
639 |
852 |
1065 |
1278 |
1491 |
1703 |
1916 |
2129 |
0.67 |
219 |
439 |
658 |
878 |
1097 |
1316 |
1536 |
1775 |
1975 |
2194 |
0.68 |
226 |
452 |
678 |
904 |
1130 |
1356 |
1582 |
1808 |
2034 |
2260 |
0.69 |
233 |
465 |
698 |
931 |
1164 |
1396 |
1629 |
1862 |
2095 |
2327 |
0.70 |
239 |
479 |
719 |
958 |
1198 |
1437 |
1677 |
1916 |
2156 |
2395 |
0.71 |
246 |
493 |
739 |
985 |
1232 |
1478 |
1725 |
1971 |
2218 |
2464 |
0.72 |
253 |
507 |
760 |
1014 |
1267 |
1520 |
1774 |
2027 |
2281 |
2534 |
0.73 |
260 |
521 |
781 |
1042 |
1302 |
1563 |
1824 |
2084 |
2344 |
2605 |
0.74 |
268 |
535 |
803 |
1071 |
1338 |
1606 |
1873 |
2141 |
2409 |
2677 |
0.75 |
275 |
550 |
825 |
1100 |
1375 |
1650 |
1925 |
2200 |
2475 |
2750 |
0.76 |
282 |
564 |
847 |
1129 |
1412 |
1694 |
1976 |
2259 |
2541 |
2823 |
0.77 |
290 |
580 |
869 |
1159 |
1449 |
1739 |
2029 |
2319 |
2609 |
2898 |
0.78 |
297 |
594 |
892 |
1190 |
1487 |
1784 |
2082 |
2379 |
2676 |
2974 |
0.79 |
305 |
610 |
915 |
1220 |
1525 |
1830 |
2136 |
2441 |
2746 |
3051 |
0.80 |
313 |
626 |
939 |
1251 |
1564 |
1877 |
2190 |
2503 |
2816 |
3129 |
0.85 |
353 |
706 |
1059 |
1413 |
1766 |
2119 |
2472 |
2826 |
3179 |
3532 |
0.90 |
396 |
792 |
1188 |
1584 |
1980 |
2376 |
2772 |
3168 |
3564 |
3960 |
0.95 |
441 |
882 |
1323 |
1765 |
2226 |
2647 |
3088 |
3529 |
3971 |
4412 |
1.00 |
489 |
978 |
1466 |
1955 |
2444 |
2933 |
3422 |
3911 |
4400 |
4888 |
1.05 |
539 |
1078 |
1617 |
2156 |
2695 |
3234 |
3773 |
4311 |
4850 |
5390 |
Продовження додатка Р
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1.10 |
592 |
1183 |
1775 |
2366 |
2958 |
3549 |
4141 |
4732 |
5324 |
5915 |
1.15 |
646 |
1293 |
1939 |
2586 |
3232 |
3879 |
4526 |
5172 |
5818 |
6465 |
1.20 |
704 |
1408 |
2112 |
2816 |
3520 |
4224 |
4928 |
5631 |
6335 |
7039 |
1.25 |
764 |
1528 |
2292 |
3055 |
3819 |
4583 |
5347 |
6111 |
6874 |
7638 |
1.30 |
826 |
1652 |
2478 |
3304 |
4131 |
4957 |
5783 |
6609 |
7435 |
8261 |
1.35 |
891 |
1782 |
2673 |
3564 |
4455 |
5346 |
6237 |
7127 |
8018 |
8909 |
1.40 |
958 |
1916 |
2874 |
3832 |
4791 |
5749 |
6707 |
7665 |
8623 |
9581 |
1.45 |
1028 |
2056 |
3083 |
4111 |
5139 |
6167 |
7194 |
8222 |
9250 |
10278 |
1.50 |
1100 |
2200 |
3300 |
4400 |
5500 |
6600 |
7700 |
8800 |
9900 |
10999 |
1.55 |
1174 |
2349 |
3523 |
4698 |
5872 |
7047 |
8221 |
9396 |
10570 |
11744 |
1.60 |
1251 |
2503 |
3754 |
5006 |
6257 |
7509 |
8760 |
10011 |
11263 |
12514 |
1.65 |
1331 |
2662 |
3993 |
6324 |
6654 |
7985 |
9316 |
10747 |
11978 |
13309 |
1.70 |
1413 |
2826 |
4238 |
5651 |
7064 |
8477 |
9889 |
11302 |
12715 |
14127 |
1.75 |
1497 |
2994 |
4491 |
5988 |
7485 |
8982 |
10480 |
11977 |
13473 |
14971 |
1.80 |
1584 |
3167 |
4751 |
6335 |
7919 |
9503 |
11087 |
12671 |
14254 |
15838 |
1.85 |
1673 |
3346 |
5019 |
6692 |
8365 |
10038 |
11711 |
13384 |
15058 |
16731 |
1.90 |
1764 |
3529 |
5294 |
7060 |
8824 |
10588 |
12353 |
14118 |
5883 |
17647 |
1.95 |
1859 |
3718 |
5577 |
7435 |
9294 |
11153 |
13012 |
14870 |
16730 |
18588 |
2.00 |
1955 |
3911 |
5866 |
7821 |
9777 |
11732 |
13687 |
15643 |
17598 |
19554 |
ДОДАТОК С
Таблиця гідравлічного розрахунку систем опалення
Вихідні дані |
Прийняте |
Rl+Z, Па | ||||||||
Ділянка |
Q, Вт |
G, кг/год |
l, м |
dу, мм |
υ, м/с |
R, Па/м |
Rl, Па |
|
Z, Па | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
ДОДАТОК Т
Значення коефіцієнта 1, що враховує додатковий тепловий потік встановлюваних опалювальних приладів за рахунок округлення понад розрахункової величини площі їхньої поверхні
Крок номенклатурного ряду опалювального приладу (кВт) |
Коефіцієнт 1 |
0.12 0.15 0.18 0.21 0.24 0.30 |
1.02 1.03 1.04 1.06 1.08 1.13 |
