3.18 Схемы в технической документации асу

Общие требования к выполнению схем в технической документации АСУ устанавливает ГОСТ 24.302–80, согласно которому каждый тип схем имеет свой код: функциональная (код 4А), организационной структуры (код 4Б), автоматизации (код 4В), принципиальная (код 4Д), структурная комплекса технических средств (код 4Г), соединений внешних проводок (код 4Е), подключений внешних проводок (код 4Ж) и др.

Требования к схемам и применяемым УГО регламентируются: ГОСТ 2.702–2000, ГОСТ 2.708–81, ГОСТ 19.002–80 и ГОСТ 19.003–80.

Условные графические обозначения технических средств АСУ в соответствии с ГОСТ 24.303–80 приведены в таблице 3.26. Размеры УГО установлены: b = 1,5a; a = 10 (15; 20 мм). Содержание сообщений и(или) сигналов указывают условными обозначениями на связях между элементами схем.

Таблица 3.26 – Примеры обозначения технических средств

Обозначение

Наименование

Комплексное устройство (общее обозначение)

Устройство (общее обозначение)

Цифровая вычислительная машина

Машина перфорационного вычислительного комплекса

133

Продолжение таблицы 3.26

Обозначение

Наименование

Аналоговая и аналого-цифровая машина

Устройство терминальное

Устройство подготовки данных

Специализированная вычислительная машина

Модулятор, демодулятор ГОСТ 2.737–68

Продолжение таблицы 3.26

Обозначение

Наименование

Станция телефонная автоматическая, например электронной системы

ГОСТ 2.739–68

Станция поискового устройства

ГОСТ 2.754–72

Табло для вызова персонала

Вычислительный комплекс

Передающий абонентский пункт (на несколько устройств)

Накопитель на магнитной ленте

Продолжение таблицы 3.26

Обозначение

Наименование

Устройство управления накопителями

Выводное печатающее устройство

Чертежный автомат (графопостроитель)

Устройство сопряжения

Вычислительная электронная клавишная машина

Концентратор

Продолжение таблицы 3.26

Обозначение

Наименование

Устройство защиты от ошибок

Копировально-множительное устройство

Процессор

3.19 Графический материал дипломных работ

Графический материал дипломных работ выполняется в виде плакатов по ГОСТ 2.605–68. на плакаты могут выноситься математические формулы, таблицы и все виды иллюстраций: чертежи, схемы, графики, осциллограммы, цикло- и тактограммы, экранные формы, фотографии и т. д. Плакатам присваивается двухбуквенный код ПЛ и они выполняются в соответствии с требованиями разделов 2 и 3.

Каждый плакат должен иметь название. Названия всех плакатов выполняются единообразно, т. е. высота букв, тип шрифта, толщина линий и контрастность на всех плакатах должны быть одинаковыми.

Угловой штамп размещается на оборотной стороне плаката. При выполнении плакатов с помощью графических устройств вывода ПЭВМ угловые штампы и все надписи выполняются только на ПЭВМ. Допускается угловые штампы выполнять в виде отдельного документа соответствующего размера и аккуратно наклеивать на оборотной стороне плаката. При этом все надписи и заполнение граф углового штампа выполняются только с помощью принтера.

Пример оформления лицевой и оборотной сторон плаката приведен на рисунке 3.46.

Лицевая сторона

Рисунок 3.46 – Пример оформления плаката

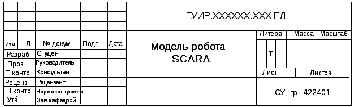

Оборотная сторона

Рисунок 3.46, лист 2
