Лекция №13 гистерезисные микродвигатели
Синхронным гистерезисным называют микродвигатель, вращающий момент которого возникает за счет гистерезиса при перемагничивании ротора. На рис. 2.33 показан гистерезисный микродвигатель Г-201: 1 – статор с двухфазной обмоткой; 2 – ротор; 3 – подшипниковый щит.
Ротор гистерезисного двигателя делают сборным (рис. 2.34): 1 – кольцо из магнитотвердого материала; 2 – немагнитная или магнитомягкая втулка; 3 – вал. Для изготовления кольца 1 используют материалы типа викаллоя и альни с широкой петлей гистерезиса. Потери мощности на гистерезис в кольце 1 определяют, как будет показано далее, значение гистерезисного вращающего момента. При ограниченной мощности возбуждения оптимальное по намагничиванию использование магнитотвердого материала кольца и наилучшие энергетические показатели достигаются при определенном соотношении между толщиной кольца и диаметра ротора. Излишнее увеличение толщины кольца, сопровождающееся уменьшением индукции, приводит к уменьшению потерь мощности на гистерезис и момента, а также перерасходу дорогостоящего магнитотвердого материала.

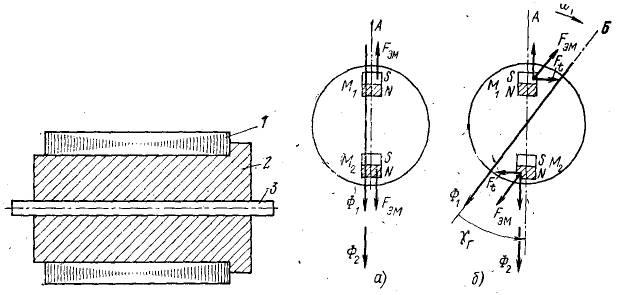

Для выяснения природы гистерезисного момента рассмотрим физические процессы, происходящие в роторе описанной конструкции при асинхронном вращении, т.е. когда материал ротора непрерывно перемагничивается (рис. 2.35). Будем считать, что оси м.д.с. F1 и потока Φ1 статора совпадают. В момент времени, когда вектор вращающегося магнитного потока статора Φ1 занимает положение А (рис. 2.35, а), элементарные магнитики ротора ориентируются вдоль этого потока.
Рис. 2.34 Рис. 2.35
Силы взаимодействия элементарных магнитиков, например M1 и M2, с потоком статора Fэм направлены вдоль этого потока и вращающего момента не создают. При перемещении потока статора в положение Б в том же направлении будут поворачиваться и элементарные магнитики (рис. 2.35, б). Однако вследствие явления гистерезисного запаздывания магнитики M1 и M2 не повернутся на тот же угол, что и поток Ф1 и между ними образуется угол гистерезисного запаздывания γг. После этого силы взаимодействия Fэм будут иметь тангенциальные составляющие Ft, которые и создадут гистерезисный момент асинхронного режима Mг.а. Возникающий гистерезисный момент пропорционален модулю векторного произведения пространственных векторов магнитного потока ротора Ф2, образованного элементарными магнитиками, и м.д.с. статора F1, которые вращаются с одинаковой угловой скоростью со сдвигом на угол γг:
, (2.37)
где k – коэффициент, зависящий от параметров машины.
Значения м.д.с. F1 и потока Ф2 при симметричном, например трехфазном, питании от угловой скорости ротора не зависят. Пространственный угол γг, на который поток ротора отстает от потока статора, также не зависит от угловой скорости ротора и определяется той коэрцитивной силой Нс, при которой начинает изменяться направление поля элементарных магнитиков, т.е. определяется формой петли гистерезиса материала ротора. Соответственно не зависит от угловой скорости ротора и вращающий гистерезисный момент Мг.а.
Рис. 2.36

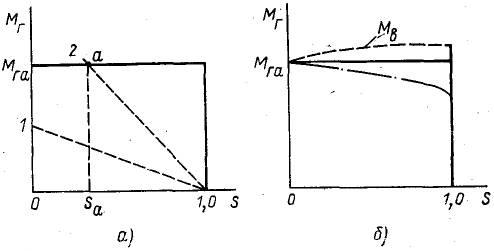

Механическая характеристика идеального микродвигателя показана на рис. 2.36, а (сплошная линия). Как видно, характеристика абсолютно жесткая и синхронный гистерезисный микродвигатель в отличие от синхронных микродвигателей других типов имеет собственный гистерезисный пусковой момент, равный моменту при синхронной угловой скорости ротора.
Значение гистерезисного момента определяют, исходя из баланса мощностей в роторе. Мощность потерь на гистерезис в неподвижном роторе
,
где рг.у – удельные потери на гистерезис за один цикл перемагничивания в единице объема, пропорциональные площади петли гистерезиса; f1 – частота напряжения питания; V – объем магнитотвердого материала ротора.
При вращении ротора со скольжением s частота перемагничивания ротора fs = sf1 и потери на гистерезис в роторе Pгs = sPг.п.
Разница мощностей Рг.п и Рг.s соответствует полной механической мощности, развиваемой двигателем: Рмех=Рг.п – Ргs = Рг.п(l – s).
Тогда гистерезисный вращающий момент
, (2.38)
где ω2 и ω1 – угловые скорости ротора и поля.
Как следует из (2.38), увеличение гистерезисного момента возможно за счет выполнения ротора из материала с петлей гистерезиса, имеющей наибольшие значения коэрцитивной силы Нс и остаточной индукции Вт, а также наиболее выпуклую форму (рис. 2.37). Идеальным был бы материал ротора с прямоугольной петлей гистерезиса 1. Материалы типа викаллоя и альни, как показывает кривая 2, весьма близки к этому идеалу. Обычные электротехнические стали имеют петлю гистерезиса типа петли 3 на рис. 2.37 и не обеспечивают сколько-нибудь значительного гистерезисного момента.
Механическая характеристика реальных гистерезисных микродвигателей не абсолютно жесткая. Изменение гистерезисного момента в функции угловой скорости ротора, (скольжения) объясняется в основном тремя факторами.
Во-первых, при неравенстве угловых скоростей ротора и поля в роторе наводятся вихревые токи, которые во взаимодействии с вызвавшим их полем Φ1 создают момент Mв, являющийся, по существу, моментом асинхронного двигателя (пунктирная линия на рис. 2.36, б).
Во-вторых, при конденсаторной схеме включения двухфазного гистерезисного двигателя (см. рис. 2.24, б) в однофазную сеть форма вращающегося магнитного поля статора, а значит, и момент Мг.а (штрихпунктирная линия на рис. 2.36, б) зависят от угловой скорости ротора. При изменении угловой скорости ротора меняются частота перемагничивания, потери в роторе и соответственно ток в обмотках статора. Происходит перераспределение напряжений между конденсатором и обмоткой; при этом поле, круговое при одном скольжении (например, при s = 0), становится эллиптическим при другом.
В
Рис.
2.37
Следовательно, наибольшее значение момента Мг.с, развиваемое гистерезисным двигателем в синхронном режиме, равно Мг.а. При моменте сопротивления на валу, превышающем Мг.а, ротор выходит из синхронизма. У гистерезисных микродвигателей угол γг обычно не превышает 20 – 25°.
Из сказанного следует, что синхронный гистерезисный микродвигатель развивает вращающий момент и при асинхронной, и при синхронной угловой скорости ротора. Режим его работы зависит от значения и характера статического момента сопротивления Мст на валу ротора (см. рис. 2.36, а). Если во всем диапазоне скольжений от 1 до 0 момент сопротивления (прямая 1) меньше гистерезисного момента, то двигатель работает в синхронном режиме. Ось поля ротора отстает от оси поля статора на угол γ, при котором соблюдается равновесие моментов Мг.с = Мст. Если момент сопротивления меняется по прямой 2, то равновесие моментов наступит при скольжении sa, соответствующем точке а, т. е. двигатель будет работать в асинхронном режиме (Мг.а = Мст). Однако использование гистерезисных микродвигателей в асинхронном режиме неэкономично вследствие больших потерь на перемагничивание ротора, особенно при больших скольжениях.
Синхронные гистерезисные микродвигатели обладают весьма ценными качествами. Они развивают большой пусковой момент и способны входить в синхронизм при большом моменте инерции нагрузки. Ротор гистерезисного двигателя входит в синхронизм плавно, без рывков благодаря практически постоянному значению пускового гистерезисного момента на протяжении всего периода пуска от s = l до s = 0. Потребляемый гистерезисным двигателем ток незначительно (на 20 – 30%) изменяется при изменении режима работы от короткого замыкания (пуск) до холостого хода, что позволяет эффективно использовать гистерезисные двигатели в повторно-кратковременном режиме. Гистерезисные микродвигатели просты по конструкции и надежны в эксплуатации.
Энергетические показатели гистерезисного микродвигателя не особенно высоки, так как поток ротора является вторичным, т.е. наведенным рабочим потоком статора, и режим работы такого двигателя соответствует режиму синхронной машины с недовозбуждением. Однако у гистерезисных микродвигателей в синхронном режиме существует возможность изменения намагничивающего тока и соответственно к.п.д. и cos φ.
Это можно проследить на примере зависимости тока I1 гистерезисного микродвигателя в синхронном режиме от напряжения возбуждения U1 при снижении последнего от значения U1п, при котором происходит пуск (U-образная характеристика на рис. 2.38). Значение возбужденной м.д.с. ротора определяется напряжением пуска U1п, а значение результирующего потока двигателя уменьшается пропорционально U1. Значит, при уменьшении U1/U1п возрастает роль м.д.с. ротора в создании результирующего магнитного поля и меняются значение и характер тока статора. Индуктивная намагничивающая составляющая тока статора (φ > 0) постепенно уменьшается до нуля (φ = 0) и затем появляется размагничивающая емкостная составляющая (φ < 0). Эта зависимость по физической сути аналогична U-образной характеристике синхронного двигателя с электромагнитным возбуждением.
Рис. 2.38
В рабочем режиме гистерезисного микродвигателя при синхронном вращении ротора к.п.д. и cos φ можно повысить путем подмагничивания ротора с помощью кратковременного (на 2 – 3 периода) повышения значения магнитного потока статора за счет увеличения подводимого к статору напряжения. Подмагниченный ротор, как и ротор с постоянными магнитами синхронного микродвигателя, начинает активнее участвовать в создании основного рабочего магнитного потока и тем самым разгружать обмотку статора от реактивного намагничивающего тока. Это соответствует смещению рабочей точки характеристики двигателя из точки А в точку В на рис. 2.38.
