2.4.2. Оборудование и приборы
В качестве опытной установки собран стенд сборки валов и вкладышей (рис. 96, 97). Тонкостенные вкладыши и крышки подшипников взяты от автомобиля, вал подобран по диаметру. В стенде представлены подшипники, работающие в условиях жидкостного трения и упорные подпятники скольжения, фиксирующие осевые перемещения вала.

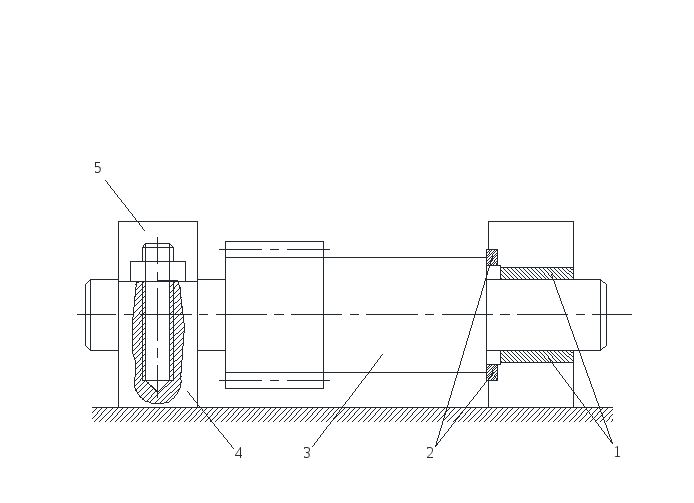

Рис. 96. Схема установки для сборки валов и вкладышей: 1 – верхний и нижний вкладыши подшипника; 2 – верхний и нижний вкладыши упорных подпятников скольжения; 3 – вал - шестерня; 4 – корпус подшипника; 5 – крышка корпуса
Рис. 97. Измерение зазоров в подшипнике скольжения:
1– вкладыши; 2 – свинцовая проволока Ø 0,5 – 1 мм; 3 – плоский щуп
Помимо демонстрационного значения стенд предусматривает проведение опытов: проверки радиального зазора, бокового зазора, осевого зазора.
2.4.3. Порядок выполнения работы
Расчёт измеряемых параметров следует проводить в соответствии с вариантом, данным в табл. 46.
Для определения зазора на шейку вала положить свинцовую проволочку диаметром 0,5 – 1 мм. Собрать подшипник и затянуть крышку. Затем разобрать подшипник и микрометром измерить свинцовый оттиск, величина которого и будет фактической величиной радиального зазора Sфакт и Sрасч величины, и в случае необходимости отрегулировать зазор подкладыванием прокладок из тонкого листового железа в плоскость разъёма между крышкой и корпусом.
Таблица 46
Варианты расчета
номер работы |
Номинальный диаметр соединения |
Длина подшипника |
Система и сорт смазки |
Рабочая температура подшипника |
Скорость вращения вала |
dн.с, мм |
l, мм |
Марка |
tn, °С |
ω, рад/с | |
1 |
60 |
25 |
АС-8 |
60 |
575,9 |
2 |
60 |
25 |
22Л |
50 |
157 |
3 |
60 |
25 |
АС-6 |
45 |
325 |
4 |
60 |
25 |
АС-10 |
70 |
750 |
5 |
60 |
25 |
И12-К |
80 |
500 |
6 |
60 |
25 |
И30-А |
80 |
795 |
7 |
60 |
25 |
И50-А |
60 |
1100 |
8 |
60 |
25 |
И70-А |
70 |
1250 |
9 |
60 |
25 |
И5-А |
60 |
1500 |
10 |
60 |
25 |
И5-А |
60 |
2000 |
2.4.4. Пример расчета
Дано: Подшипники жидкостного трения и вал, номинальный диаметр соединения dном.с = 60 мм, l = 25 мм – длина подшипника.
Смазка централизованная маслом марки АС-8 для смазки автомобильных двигателей.
tn = 60 °С – рабочая температура подшипника.
ω = 575,9 рад/с – скорость вращения узла (n = 5500 об/мин)
Расчёт посадки выполняем в следующей последовательности.
1. Задаёмся высотами неровностей трущихся поверхностей вала и вкладыша (табл. 41):
мкм – вал,
мкм – вкладыш.
Допускаемую толщину масляного слоя [hmin], мкм, вычисляем по формуле
мкм,
где k ≥ 2 – коэффициент запаса надёжности; γД = 2 – добавка на неразрывность масляного слоя.
2. Зададимся рабочей t° подшипника tn = 60 °С при μ = μтабл (табл. 42). Выберем из табл. 42 значения μтабл = 7,2 ·10−3 H · C/мм при tn = 50 °С.
В соответствии с принятой рабочей температурой динамическую вязкость масла μ, Н с/м2 , вычислим по формуле
Н с/м2 .
3. Значение Ah определим по формуле
.
4. Предварительно найдём отношение .
5. По диаграмме на рис. 80 найдём, используя значение Ah = 0,216 и , минимальный относительный эксцентриситетXmin ≥ 0,3, Xmin = 0,32.
Минимальный допускаемый зазор [Smin], мкм, вычислим по формуле
мкм.
6. По значениям Ah = 0,216 и найдем максимальный эксцентриситетXmax = 0,78 (рис. 78).
Максимальный допускаемый зазор [Smax], мкм, вычислим по формуле
мкм.
7. Минимальный Smin, мкм, и максимальный Smax, мкм, зазоры определимпо формуле
мкм,
мкм.
При выборе посадки используем условие, что средний зазор SС посадки примерно равен оптимальному Sопт:
мкм.
Значение АОПТ = 0,235 – найден из графика на рис. 82;
ХОПТ = 0,55.
8. Используя табл. 42, определим, что условиям подбора посадки соответствует предпочтительная посадка в системе отверстия:
Ø60
Средний зазор SC, мкм, вычислим по формуле
мкм ≈ SОПТ .
9. Боковой зазор В, мкм, найдем по формуле
мкм.
10. Осевой зазор e принимаем равным e = 0,30 мм.
Опытной установкой в соответствии с методикой проводим измерение; расчётные и измеренные данные заносим в таблицу
Расчётные зазоры |
Действительные измеренные | |||||
S ОПТ РАСЧ., мкм |
S средний стандартный, мкм |
в, мкм |
в, мкм |
SФ, мкм |
в, мкм |
е, мкм |
81 |
98 |
49 |
50 |
170 |
40 |
350 |
Составление отчёта
На основании методики следует рассчитать оптимальный зазор в подшипнике, назначить посадку из ряда стандартных, провести исследования зазоров на опытной установке; все полученные значения свести в таблицу.
