1.2.4. Чертежные шрифты

ГОСТ 2.304-81 «Шрифты чертежные» устанавливает чертежные шрифты, применяемые для нанесения всех надписей на чертежах и других технических документах. Чертежный шрифт содержит русский, латинский и греческий алфавиты, арабские и римские цифры, а также специальные условные знаки.

Термины и определения

Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв h измеряется перпендикулярно к основанию строки.

Устанавливаются следующие размеры шрифта:

(1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Высота строчных букв c определяется из отношения их высоты к размеру шрифта h, например, c = 7/10h.

Ширина буквы g определяется по отношению к высоте шрифта h, например, g = 6/10h или по отношению к толщине линии шрифта d, например, g = 6d.

Толщина линии шрифта d определяется в зависимости от типа и высоты шрифта.

Типы и размеры шрифта

В ЕСКД используются следующие типы шрифта:

тип А без наклона (d = 1/14h);

тип А с наклоном около 75º (d = 1/14h);

тип Б без наклона (d = 1/10h);

тип Б с наклоном около 75º (d = 1/10h).

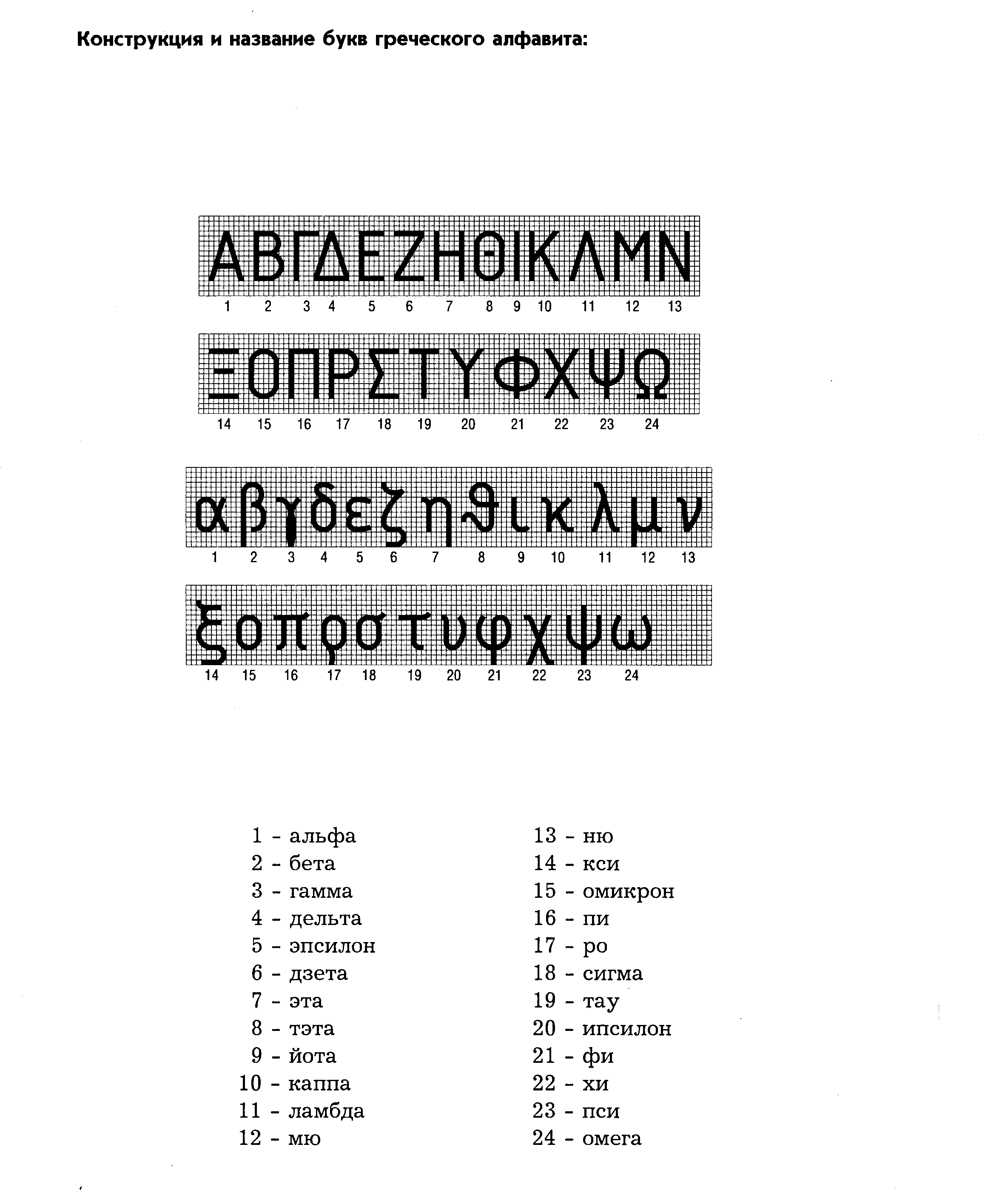

Шрифт типа Б без наклона приведен на рис. 1.5, 1.6, 1.7. Построение шрифта выполнено по вспомогательной сетке, вычерчиваемой с помощью двух угольников или рейсшины.

Параметры шрифта типа Б (d = h/10) установлены в зависимости от его размера и приведены в табл. 1.4.

Рис. 1.5

Рис. 1.6

Рис. 1.7

Таблица 1.4

Параметры шрифта типа Б (d = h / 10)

Определяемая величина

Размер шрифта

Относительный размер

3,5

5,0

7

10

14

Прописные буквы и цифры:

высота h

10d

3,5

5,0

7

10

14

ширина:

цифры 1

3d

1,2

1,5

2,1

3,0

4,2

букв Г, Е, З, С и цифр 2, 3, 5, 6, 7, 9, 0

5d

1,7

2,5

3,5

5,0

7,0

букв Б, В, И, Й, К, Л, Н, О, П, Р, Т, У, Ц, Ч, Ь, Э, Я

цифры 4, 8

6d

2,1

3,0

4,2

6,0

8,4

букв А, Д, М, Х, Ы, Ю

7d

2,4

3,5

4,9

7,0

9,8

букв Ж, Ф, Ш, Щ, Ъ

8d

2,8

4,0

5,6

8,0

11,2

Строчные буквы:

высота с

7d

2,5

3,5

5,0

7,0

10

ширина:

букв, кроме ж, з, м, с, т, ф, ш, щ, ъ, ы, ю

5d

1,7

2,5

3,5

5,0

7,0

букв з, с

4d

1,4

2,0

2,8

4,0

5,8

букв м, ъ, ы, ю

6d

2,1

2,5

4,2

6,0

8,4

букв т, ф, ш, щ, ж

7d

2,4

3,5

4,9

7,0

9,8

Расстояние между буквами a

2d

0,7

1,0

1,4

2,0

2,8

Минимальный шаг строк b

17d

6,0

8,5

12,0

17,0

24,0

Минимальное расстояние

между словами e

6d

2,1

3,0

4,2

6,0

8,4

Толщина линий шрифта d

1/10h

0,3

0,5

0,7

1,0

1,4

Для всего текста толщина d букв и цифр должна быть одинакова. Разметку ширины знаков и расстояний между ними проводят при помощи циркуля-измерителя или полоски миллиметровой бумаги по данным таблицы. Для овладения приемами письма стандартным шрифтом проводят полную разметку всех букв и цифр. Обводят буквы и цифры чертежного шрифта по частям, при этом все вертикальные элементы обводят сверху вниз, горизонтальные слева направо. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), уменьшают наполовину. Минимальное расстояние между словами e, разделенными знаком препинания, должно быть равно расстоянию между знаком препинания и следующим за ним словом.
