Вопрос 29.

Биполярные транзисторы, условное обозначение, режим работы.

Ответ:

Транзистор- устройство с двумя p-n переходами и тремя выводами База(Б), Коллектор(К), Эмиттер(Э), применяются для усиления сигнала.

Э- основной носитель заряда.

Б- средний слой, управляет работой транзистора.

К- к нему подключают нагрузку

Режим работы транзисторов-

1. Режим отсечки-переходы П1 и П2 закрыты,

Переход П1-эммитерный

Переход П2-коллекторный

В этом режиме транзистор используется как электронный ключ- контакты разомкнуты.

2. Режим насыщения- оба перехода открыты

3. Активный режим

П1-открыт, П2-закрыт.

β- коэффициент усиления , коэффициент передачи тока базы.

Вопрос 30

Тиристоры , условное обозначение, режим работы.

Тиристоры- с тремя и более p-n переходами, который может находится в 2-ух состояниях.

1. В состоянии низкой проводимости

2. В состоянии высокой проводимости

Применяются маломощные тиристоры в камутирующих устройствах, мощные- для создания управляемых выпрямителей.

Вопрос 31

Структурная схема выпрямительного устройства. Назначение каждого структурного элемента.

Ответ:

Т- трансформатор –согласует входное напряжение с напряжение на нагрузку.

В- Блок вентилей- для выравнивания тока

Сф- Сглаживающий фильтр- уменьшает пульсации выпрямленного тока.

Ст–стабилизатор напряжения- поддерживает напряжения на нагрузке.

Вопрос 32

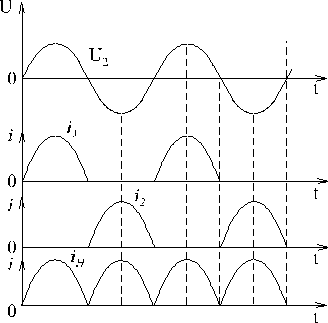

Однофазный выпрямитель двухполупериодный с выводами от средней точки трансформатора. Схема, график напряжений, коэффициент пульсации.

Данный выпрямитель  представляет  собой соединение двух однополупериодных выпрямителей, подключенных к общей нагрузке.

     В положительный  полупериод потенциал в точке "" выше, ток идет по цепи , а диод  закрыт. В отрицательный  полупериод закрывается , а ток идет по цепи .

     Средние значения выпрямленного напряжения и коэффициента  пульсаций те же, что и в предыдущей схеме, т.е.

      ;

    Недостатком данной схемы является необходимость наличия  трансформатора с выводом средней точки.

СХЕМА

Вопрос 33

Однофазный выпрямитель мостовой. Схема, графики напряжений, коэффициент пульсации.

Ответ.

Четыре диода работают мостом , к точкам А и В подключают вторичную обмотку трансформатора, к двум другим подключают нагрузку.

Диоды работают по парно- VD1,VD3- открыты.VD2,VD4- закрыты или наоборот.

Вопрос 34

Шесть диодов разбиты на 2 группы с общим катодом VD1,VD2,VD3

VD4,VD5,VD6- с общим анодом

Одновременно работают два диода, с максимальным напряжением и 2 с минимальным.

Достоинства: возможное создание выпрямителей большой мощности , высокий КПД, низкая пульсация выпрямленного напряжения, простота реализации, эффективное использование возможностей трансформатора

На основе 3-х фазной мостовой схемы конструируются самые мощные выпрямители, обладающими КПД близким к 100%.

Вопрос 35

Трёхфазный выпрямитель однотактный. Схема, графики напряжений, коэффициент пульсации.

Ответ:

Во вторичной обмотке трехфазной трансформатора, включено по диоду, работает тот диод

напряжение, на котором больше (максимально!).

T0=Uc=max VD3

T1=Ua= max VD1

T2=Uc= max VD3

T3=Ub=max VD2

36)

Диод- это устройство с одним P-n переходом и двумя выводами: Анод(+) и Катод(-)

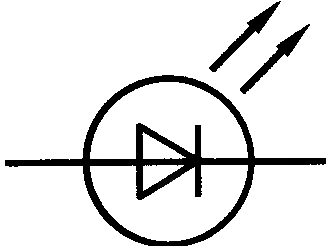

Светодиод – это устройствов котором при прохождении прямого тока происходит светоизлучение.

Фотодиод – это устройство при освещении которого будет протекать эл.ток

Транзисторы- Устройства с двумя P-n переходами и 3 выводами: База( Б), Эммитер ( Э), Коллектор ( К), применяют для усиления сигнала.. Режим работы:1) Режим отсечки- переход P-nи P-n₂ закрыты. Транзистор в этом режиме используют в качестве электрического ключа, контакты разомкнуты.. 2) Режим насыщения – оба перехода открыты. Контакты ключа замкнуты!

Тиристоры- прибор с 3-мя и более P-n переходами , который может находиться в 2-ух состояниях: Состояние низкой проводимости (Закрыт), состояние высокой проводимости ( Открыт). Применяют: маломощные тиристоры- в коммутирующих устройствах, Мощные- для создания управляемых выпрямителей. .

37)

Емкостный фильтр включается параллельно нагрузке и шунтирует нагрузку дляпеременой составляющей тока.

Сглаживающий фильтр – уменьшает пульсации выпрямленного тока.

Индуктивный фильтр включается последовательно с нагрузкой и представляет большое сопротивление для переменной составляющей тока.

Переменная составляющая уменьшается, и падение напряжения от этой составляющей становится незначительным.

38)

Электроизмерительные приборы — класс устройств, применяемых для измерения различных электрических величин. В группу электроизмерительных приборов входят также кроме собственно измерительных приборов и другие средства измерений — меры, преобразователи, комплексные установки.

Они подразделяют на аналоговые и цифровые. Их главным различием является форма отображения информации: с помощью стрелочки либо цифрового дисплея. Теперь есть определенная тенденция применения цифровых электроприборов, так как аналоговые модели существенно им проигрывают. Хотя низкая стоимость часто многих привлекает к приобретению аналоговых электроизмерительных аппаратов.

Средства электрических измерений широко применяются в энергетике, связи, промышленности, на транспорте, в научных исследованиях, медицине, а также в быту — для учёта потребляемой электроэнергии. Используя специальные датчики для преобразования неэлектрических величин в электрические, электроизмерительные приборы можно использовать для измерения самых разных физических величин, что ещё больше расширяет диапазон их применения.

39) Измерение - это определение физ. Величины опытным путём с помощью измерительных приборов.

Погрешности: Абсолютная погрешность-

Относительная погрешность – это отношение абсолютной погрешности к действительному значению величины, выраженная в %.

Основная приведённая погрешность:, %

Классификация:

1 По назначению ( амперметр, вольтметр, омаметр и тд)

2 По роду тока ( постоянного , переменного и постоянно-переменного)

3 По принципу действия: Магнитно-электрические, Электромагнитные, Ферродинамический.

4 По степени точности: Контр: 0,05 – 0,1; Лабор: 0,2-0,5; Техн: 1,0-1,5-2,5; учебные : 4,0.

5 По группе эксплуатаций: -А 0 ÷+35^о , Б -30 ÷ +40^о В₁ -40÷ +50^о В₂ -50 ÷ +60^о

40)

Измерение тока: Для измерения тока в цепи амперметрили миллиамперметр включают в электрическую цепь последовательно с приемником электрической энергии.Для расширения пределов измерения амперметров, предназначенных для работы в цепях постоянного тока, их включают в цепь параллельно шунту.

Измерение напряжения: Для измерения напряжения U, действующего между какими-либо двумя точками электрической цепи, вольтметр) присоединяют к этим точкам, т. е. параллельно источнику электрической энергии или приемнику.Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочный резистор..

Измерение мощности. В цепях постоянного тока мощность измеряют электро- или ферродинамическим ваттметром. Мощность может быть также подсчитана перемножением значений тока и напряжения, измеренных амперметром и вольтметром.Для расширения пределов измерения ваттметров их токовые катушки включают в цепь при помощи шунтов или измерительных трансформаторов тока, а катушки напряжения — через добавочные резисторы или измерительные трансформаторы напряжения.

41)

Сопротивление изоляции – отношение напряжения, приложенного к диэлектрику, к протекающему сквозь него току (току утечки).

Для снятия показаний состояния изоляции используют специальный прибор - мегомметр. Он состоит из генератора тока и механизма, измеряющего напряжение. Сначала нужно проверить состояние мегомметра путем испытания его при разомкнутых проводах – при этом его стрелка должна показывать на знак бесконечности, а также при замкнутых проводах – в этом случае стрелка должна остановиться у 0;проверить указателем напряжения, не подан ли ток к кабелям, на которых планируется проводить измерение сопротивления изоляции ,провести заземление токоведущих жил кабелей, которые будут подвергнуты испытаниям.Показания с мегомметра снимаются только тогда, когда его стрелка принимает устойчивое положение. Чтобы добиться этого, необходимо производить вращение ручки прибора со скоростью 120 оборотов в минуту. Сопротивление изоляции можно устанавливать после 1 минуты вращения ручки, когда положение стрелки стабилизировалось.

42)

Магнитная индукция ( B) – силовая характеристикамагнитного поля. ( Теслах) Направления определяется по правилу Буравчика: Если буравчик с правой резьбой ввинчивать по направлению силы тока, то вращение рукоятки укажет направление магнитного поля.

Преобразование механической энергии в электрическую осуществляется устройством – ГПТ.

Принцип действия ГПТ: Если проводник поместить в магнитное поле с индукцией B и вращать с некоторой скоростью U, то в проводнике возникает ЭДС.

Направление ЭДС определяют по правилу правой руки: Если правую руку разместить так что бы силовые линии входили в ладонь, большой палец отогнутый на 90^о указывал направление скорости , то 4-ре вытянутых пальца укажут направление ЭДС.
