13. Другие свойства и качества стали.
1. Испытание стали на загиб в холодном состоянии производится с целью оценки сопротивления стали местным деформациям. Испытания производят при угле изгиба 45°,90°,180°, вплотную.
2. Испытание на твердость. По твердости стали можно определить механические характеристики. Приделы текучести и сопротивления.
3. Старение стали. С течением времени свойства стали меняются пластичность уменьшается, для того, чтобы определить влияния старения исп. Метод искусственного старения. При старении врем. сопротивление стали увеличивается.
14. Основы расчета стали по придельным состояниям.
Под придельным состоянием понимают такое состояние конструкции при котором дальнейшая эксплуатация становится невозможной вследствие потери несущей способности (1гр прид. состояний) или нормальная эксплуатация становится затруднительной или невозможной вследствие недопустимых перемещений и местных повреждений (2ая гр. пред. состояний). Этот метод гарантирует, что за нормативный период эксплуатации здания, сооружения ни одно из пред. Состояний не возникает.
Целью расчета по придельным состояниям является предупреждение или недопущение возникновения прид. состояния во время эксплуатации, транспортировки, монтажа.
N≤Ф, где N - усилие зависит от нагрузки; Ф – наименьшая возможная несущая способность элемента. Ф=f(Ry;A;W;I)
f≤[fu] , где fu- придельный прогиб элемента, определен нормативами безопасности.
15. Основные механические характеристики стали. Коэффициент условий работы, коэффициент надежности по материалу.
Расчетное сопротивление стали на растяжение, сжатие, изгиб
-по
приделу текучести
-по
временному сопротивлению
Различают
сопротивление стали на сдвиг(срез):
Различают
сопротивление стали на смятие торцевой
поверхности (без наличия пригонки):
Остальные значения принимаются по таблице.
Ryn- нормативное сопротивление стали на растяжение, сжатие, изгиб, по приделу текучести.
Run- норм. врем. сопротивл.
𝜸m- коэффициент надежности по материалу, принимается в зависимости от стали.
При расчете конструкций учитываются: коэффициент надежности 𝜸u=1.3; коэффициент надежности по назначению 𝜸n и коэффициент условий работы 𝜸с, принимаемым по таблице.
16. Виды нагрузок. Классификация нагрузок. Сочетание нагрузок
1)по направлении действия:
-вертикальные (сила тяжести)
-горизонтальные
-направление под углом (ветер)
2)по природе:
-гравитационные
-инерционные
-силы взаимодействия
3)по величине:
-расчетные
-нормативные
4)по назначению
-от собственного веса (огр. нес. конструкции);
-полезные (временные);
5) по продолжительности действия
-постоянные (собств. вес конструкции) ;
-временные;
-особые(сейсмические, взрывная волна, аварийная).
В процессе статического расчета конструкций и элементов необходимо определить усилия действ. в элементах от различных нагрузок. Сущ. 2 сочетания:
1ое основное сост. Из постоянных и всех временных невыгоднодействующих.
2ое особое состоит из постоянных временных и одной из особых.
17. Расчет растянутых элементов
Ϭ
N N h
B
N - усилие возник. в элементе
An - площадь поперечного сечения нетто.
В тех случаях если при расчете усилий учитываются большие деформации нормы разрешают вести расчет по временным сопротивлениям.

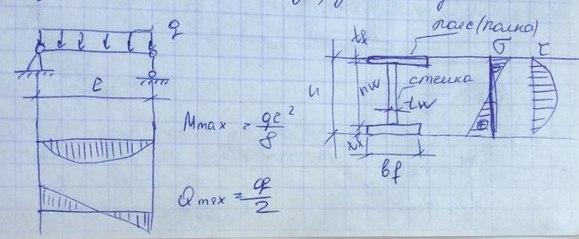

18. Расчет изгибаемых элементов в упругой стадии
При наличии местного давления в стенках балки возникают локальные напряжения( местные напряжения).
При наличии локального напряжения
При отсутствии локального напряжения
Все расчеты относятся к первой группе предельных состояний. Расчет по второй группе предельных состояний сводится к прогибу изгибающего элемента.
19. Учет пластических деформаций в расчетах. Условие пластичности
При расчете с учетом упругопластических деформаций в основу расчета положена классическая теория основанная на следующих предпосылках:
Работа стали подчинена диаграмме Прандля
Сохранена гипотеза плоских сечений
Условия перехода от упругой работы к пластическому состоянию
- одноосное напряженное состояние
-двуосное напряженное состояние
-сдвиг
20. Работа изгибаемого элемента в упруго-пластичной стадии
21. Развитие шарнира пластичности
