2.5. Определение соотношения жесткостей элементов поперечной рамы.
Предварительно находим моменты инерции и площади различных элементов поперечной рамы:
ригеля:
Рис.
10. Схема опреде-ления максимального
момента в ригеле.
- коэффициент, учитывающий наклон верхнего пояса и деформативность решетки сквозного ригеля, принимаемый при уклоне верхнего пояса 0 – 0,9.
,
колонны:
,
Из сортамента выбираем двутавр и определяем и:
Принимаем I №45Ш1:
;
.
Соотношение моментов инерции составляет:
При расчете на ЭВМ требуется значения жесткостей:
ригеля:
;
колонны:
;
Рис.
11. Расчетная схема однопролетной рамы.
2.6. Эпюры усилий после расчета рамы на эвм.
Эпюры усилий от собственной массы конструкций.
Эпюра моментов М, кН∙м

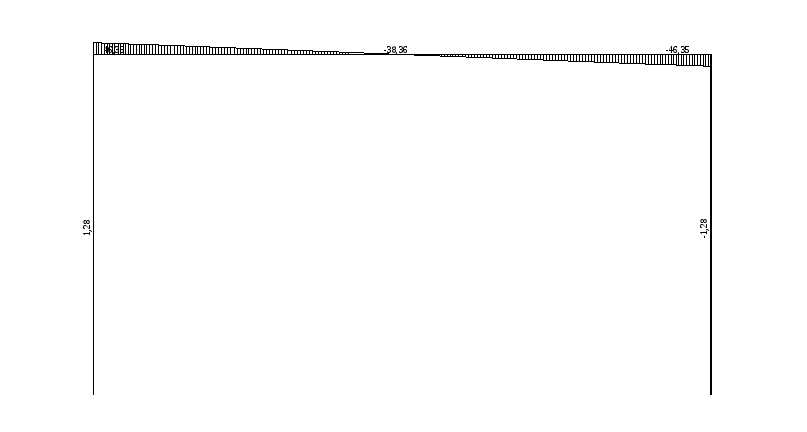

Эпюра поперечных сил Q, кН

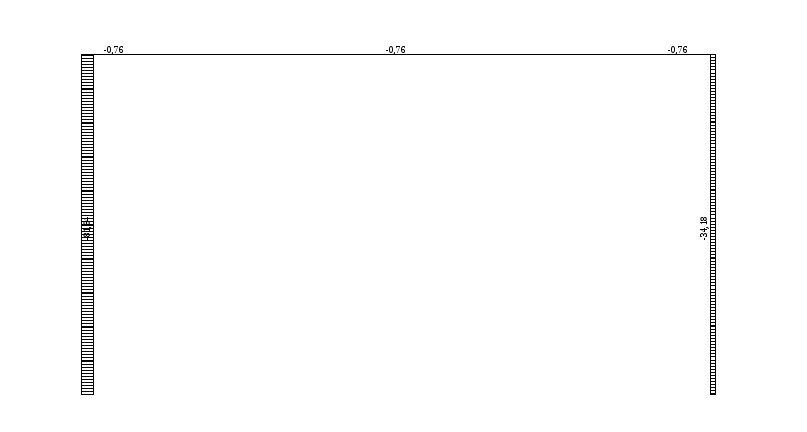

Эпюра продольных сил N, кН
Эпюры усилий от снеговой нагрузки.

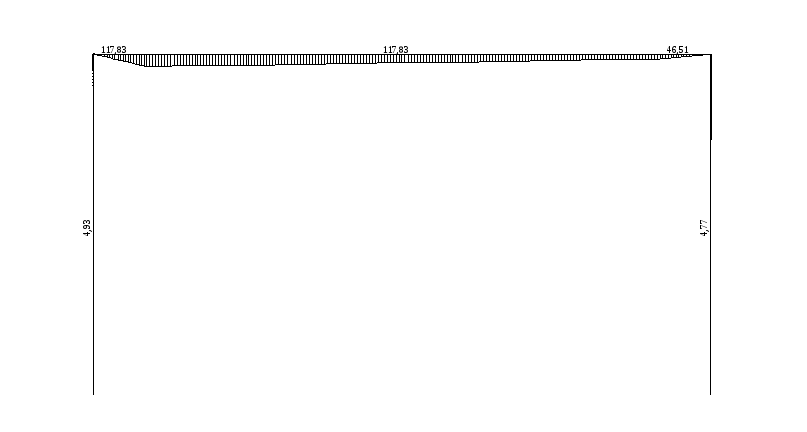

Эпюра моментов М, кН∙м
Эпюра поперечных сил Q, кН
Эпюра продольных сил N, кН
Эпюры усилий от ветровой нагрузки.
Эпюра моментов М, кН∙м
Эпюра поперечных сил Q, кН
Эпюра продольных сил N, кН
Эпюры усилий от давления крана.
Эпюра моментов М, кН∙м
Эпюра поперечных сил Q, кН
Эпюра продольных сил N, кН
Расчетные усилия от каждой из действующих нагрузок. Табл. 3
Схема колонны с указанием сечения и правило знаков |
Сечение |
Вид усилий |
Коэффициент сочетания нагрузок |
Постоянная (собственная масса конструкций) |
Кратковременные нагрузки | ||||
Снеговой |
От двух кранов |
Ветровой | |||||||
Dmax на колонну |
Слева |
Справа | |||||||
Левую |
Правую | ||||||||
1 |
2 |
3 |
4 |
5 |
6 | ||||
А |
M |
1 |
+8,2 |
+8,31 |
+4,93 |
+4,77 |
-121,55 |
+132,5 | |
0,9 |
- |
+7,48 |
+4,44 |
+4,29 |
-109,39 |
+119,25 | |||
N |
1 |
-46,35 |
-46,98 |
-81,84 |
-34,18 |
+14,6 |
-14,6 | ||
0,9 |
- |
-42,28 |
-73,66 |
-30,76 |
+13,14 |
-13,14 | |||
Б |
M |
1 |
-4,08 |
-4,14 |
-2,33 |
-2,49 |
+186,77 |
-173,67 | |
0,9 |
- |
-3,73 |
-2,1 |
-2,24 |
+168,09 |
-156,3 | |||
N |
1 |
-46,35 |
-46,98 |
-81,84 |
-34,18 |
+14,6 |
-14,6 | ||
0,9 |
- |
-42,28 |
-73,66 |
-30,76 |
+13,14 |
-13,14 | |||
Q |
1 |
+1,28 |
+1,3 |
+0,76 |
-0,76 |
-52,08 |
-44,23 | ||
0,9 |
- |
+1,17 |
+0,68 |
-0,68 |
-46,87 |
-39,81 |
Расчетные усилия при сочетании нагрузок по данным Табл. 4
-
Сечение
Количество коротковремен-ных нагрузок
Номера нагрузок и вид усилия
Расчетные усилия при различных комбинациях нагрузок
+Мmax
Nсоотв.
-Мmax
Nсоотв.
Nmax
+Мсоотв.
-Мсоотв.
1.
2.
3.
4.
5.
6.
7.
А
Одна (1)
№
1;6
1;5
1;3
1;5
M
+140,7*
-113,35
+13,13
-113,35
N
-60,95
-31,75
-141,32
-31,75
Две и более (0,9)
№
1;2;4;6
1;5
1;2;3
1;5
M
+139,22
-101,19
+20,12
-101,19
N
-132,53
-33,21
-162,29*
-33,21
Б
Одна (1)
№
1;5
1;6
1;5
1;3
M
+182,69*
-177,75
+182,69*
-6,41
N
-31,75
-60,95
-31,75
-128,19
Qmax
-50,8*
-42,95
-50,8*
+2,04
Две и более (0,9)
№
1;5
1;2;4;6
1;5
1;2;3
M
+164,01
-166,35
+164,01
-9,91
N
-33,21
-132,53
-33,21
-162,29*
Qmax
-45,59
-38,04
-45,59
+3,13
