САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра сопротивления материалов

ЛАБОРАТОРНАЯ РАБОТА № 9.1

ИЗМЕРЕНИЕ ДЕФОРМАЦИЙ С ПОМОЩЬЮ ПРОВОЛОЧНЫХ

ДАТЧИКОВ СОПРОТИВЛЕНИЯ

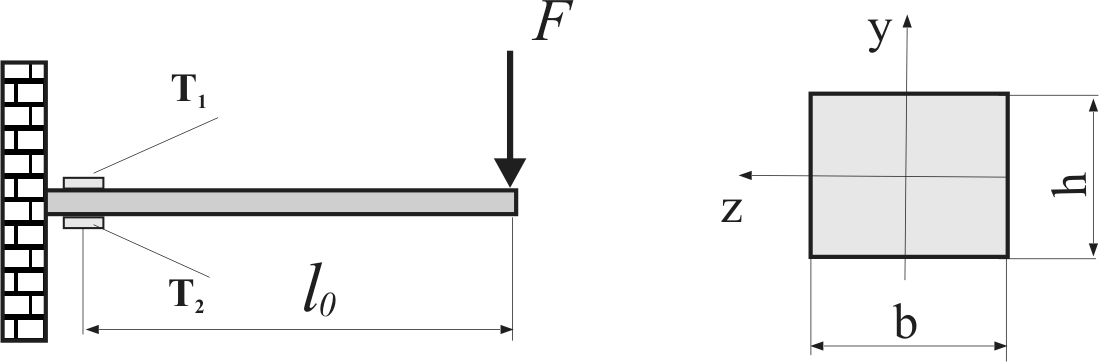

Схема балки с указанием размеров и мест расположения датчиков

Сечение балки и его размеры в мм

Материал балки

Материал балки Ширина сечения b =

Высота сечения h =

Модуль нормальной упругости

материала балки Е =

Момент инерции J_z== —— = Расчетная длина l₀= .

Цена деления шкалы прибора _o=

Нагрузка : начальная - F_н= ,конечная -F_к= , расчетная -F=

Таблица наблюдений

Нагрузка	Показания гальванометра
F	Верхний датчик		Нижний датчик
	t1	t1	t2	t2
F=	Среднее t1ср=		Среднее t2ср=

Относительные деформации в крайних волокнах : _раст = _о·t_1ср= 

_сж=_o·Et_2ср =

Нормальные напряжения в крайних волокнах _раст =_раст ·E =,

_сж =_сж ·E =

Теоретический расчет напряжений и величин расхождений с опытными данными :

^т_раст = = ———— = , _раст =  = 

^т_сж = = ———— = ,_сж =  = 

Студент_____________ гр._____ Преподаватель ____________
