1. Электрический заряд. Опыты Милликена. Закон сохранения заряда. Опытным путем американский физик Р. Милликен показал, что электрический заряд дискретен, т.е. заряд любого тела составляет целое кратное от элементарного электрического заряда е (e= 1,6•10-19 Кл). Электрон (те = 9,11•10-31 кг) и протон (тр=1,67•10-27 кг) являются соответственно носителями элементарных отрицательного и положительного зарядов. Все тела в природе способны электризоваться, т. е. приобретать электрический заряд. Электризация тел может осуществляться различными способами: соприкосновением (трением), электростатической индукцией и т.д. Всякий процесс заряжения сводится к разделению зарядов, при котором на одном из тел (или части тела) появляется избыток положительного заряда, а на другом (или другой части тела) — избыток отрицательного заряда. Общее количество зарядов обоих знаков, содержащихся в телах, не изменяется: эти заряды только перераспределяются между телами. Из обобщения опытных данных был установлен фундаментальный закон природы, экспериментально подтвержденный в 1843 г. английским физиком М. Фарадеем (1791 —1867),— закон сохранения заряда: алгебраическая сумма электрических зарядов любой замкнутой системы (системы, не обменивающейся зарядами с внешними телами) остается неизменной, какие бы процессы ни происходили внутри этой системы. Электрический заряд — величина релятивистски инвариантная, т. е. не зависит от системы отсчета, а значит, не зависит от того, движется этот заряд или покоится. В зависимости от концентрации свободных зарядов тела делятся на проводники, диэлектрики и полупроводники. Проводники — тела, в которых электрический заряд может перемещаться по всему его объему. Проводники делятся на две группы: 1) проводники первого рода (металлы) — перенесение в них зарядов (свободных электронов) не сопровождается химическими превращениями; 2) проводники второго рода (расплавленные соли, растворы кислот) — перенесение в них зарядов ведет к химическим изменениям. Диэлектрики (например, стекло, пластмассы) — тела, в которых практически отсутствуют свободные заряды. Полупроводники (германий, кремний) занимают промежуточное положение между проводниками и диэлектриками. Единица электрического заряда (производная единица, так как определяется через единицу силы тока) — кулон (Кл) — электрический заряд, проходящий через поперечное сечение проводника при силе тока 1 А за время 1 с. 2. Закон Кулона Закон взаимодействия неподвижных точечных электрических зарядов установлен в 1785 г. Ш. Кулоном. Точечным называется заряд, сосредоточенный на теле, линейные размеры которого пренебрежимо малы по сравнению с расстоянием до других заряженных тел, с которыми он взаимодействует. Закон Кулона: сила взаимодействия F между двумя неподвижными точечными зарядами, находящимися в вакууме, пропорциональна зарядам Q1 и Q2 и обратно пропорциональна квадрату расстояния r между ними:
где k — коэффициент пропорциональности, зависящий от выбора системы единиц. Сила F направлена по прямой, соединяющей взаимодействующие заряды, т. е. является центральной, и соответствует притяжению (F<0) в случае разноименных зарядов и отталкиванию (F>0) в случае одноименных зарядов. Эта сила называется кулоновской силой.
F12— сила, действующая на заряд Q1 со стороны заряда Q2, r12 — радиус-вектор, соединяющий заряд Q2 с зарядом Q1, r= |r12| (рис. 117). На заряд Q2 со стороны заряда Q1 действует сила F21=-F12, т. е. взаимодействие электрических точечных зарядов удовлетворяет третьему закону Ньютона. В СИ коэффициент пропорциональности равен k=1/(40). Тогда закон Кулона запишется в окончательном виде:
Величина 0 называется электрической постоянной; она относится к числу фундаментальных физических постоянных и равна 0=8,85•10-12Ф/м, (78.3) Тогда 1/(40) = 9•109м/Ф.
9.Циркуляция вектора напряженности электростатического поля

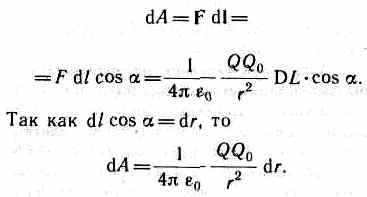

Если в электростатическом поле точечного заряда q из точки 1 в точку 2 вдоль произвольной траектории перемещается другой точечный заряд q0, то сила, приложенная к заряду, совершает работу. Работа силы F на элементарном перемещении dl равна

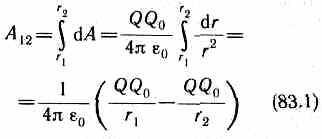

Работа при перемещении заряда q0 из точки 1 в точку 2 не зависит от траектории перемещения, а определяется только положениями начальной 1 и конечной 2 точек. Следовательно, электростатическое поле точечного заряда является потенциальным, а электростатические силы — консервативными. Работа, совершаемая при перемещении электрического заряда во внешнем электростатическом поле по любому замкнутому пути L, равна нулю, т.е.
Если в качестве заряда, переносимого в электростатическом поле, взять единичный точечный положительный заряд, то элементарная работа сил поля на пути dl равна dA=Еdl, тогда
Интеграл называется циркуляцией вектора напряженности. Следовательно, циркуляция вектора напряженности электростатического поля вдоль любого замкнутого контура равна нулю. Из обращения в нуль циркуляции вектора Е следует, что линии напряженности электростатического поля не могут быть замкнутыми, они начинаются и кончаются на зарядах или же уходят в бесконечность. 11. Связь потенциала с напряженностью электростатического поля Найдем взаимосвязь между напряженностью электростатического поля, являющейся его силовой характеристикой, и потенциалом — энергетической характеристикой поля. Работа по перемещению единичного точечного положительного заряда из одной точки в другую вдоль оси х при условии, что точки расположены бесконечно близко друг к равна А=Exdxq0. Та же работа равна A=(1-2)q0=-d Приравняв оба выражения, можем записать Ex=-д/дx. Анлогично Ey=-д/дy, Ez=-д/z. Следовательно Е= Exi+ Eyj+ Ezk, где i, j, k — единичные векторы координатных осей х, у, z. Тогда т. е. напряженность Е поля равна градиенту потенциала со знаком минус. Знак минус определяется тем, что вектор напряженности Е поля направлен в сторону убывания потенциала. Для графического изображения распределения потенциала электростатического поля, как и в случае ноля тяготения, пользуются эквипотенциальными поверхностями — поверхностями, во всех точках которых потенциал имеет одно и то же значение. Если поле создается точечным зарядом, то его потенциал, согласно, =(1/40)Q/r. Таким образом, эквипотенциальные поверхности в данном случае — концентрические сферы.

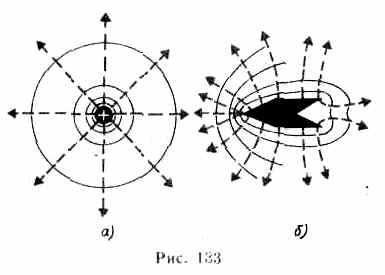

С другой стороны, линии напряженности в случае точечного заряда — радиальные прямые. Следовательно, линии напряженности в случае точечного заряда перпендикулярны эквипотенциальным поверхностям. 15. Сегнетоэлектрики. Зависимость поляризованности от напряженности в них. Сегнетоэлектрики — диэлектрики, обладающие в определенном интервале температур спонтанной (самопроизвольной) поляризованностью, т. е. поляризованностью в отсутствие внешнего электрического поля. К сегнетоэлектрикам относятся сегнетова соль и титанат бария ВаТiO3. При отсутствии внешнего электрического поля сегнетоэлектрик представляет собой как бы мозаику из доменов — областей с различными направлениями поляризованности. Это схематически показано на примере титаната бария, где стрелки и знаки указывают направление вектора Р. Так как в смежных доменах эти направления различны, то в целом дипольный момент диэлектрика равен нулю. Сегнетоэлектрические свойства сильно зависят от температуры. Для каждого сегнетоэлектрика имеется определенная температура, выше которой его необычные свойства исчезают и он становится обычным диэлектриком. Эта температура называется точкой Кюри. В сегнетоэлектриках вблизи точки Кюри наблюдается также резкое возрастание теплоемкости вещества и равенство Р=ε0χЕ не выполняется. Диэлектрическая проницаемость сегнетоэлектриков зависит от напряженности Е поля в веществе, а для других диэлектриков эти величины являются характеристиками вещества. В сегнетоэлектриках наблюдается явление диэлектрического гистерезиса.

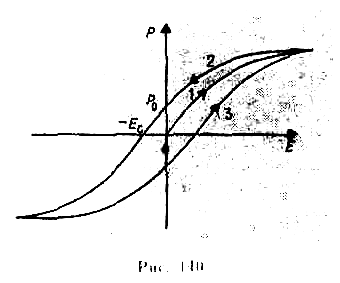

0-1-приувеличении внешнего поля все большее число доменов ориентируется по нему и в точке 1 все домены сориентированы по внешнему полю. При уменьшении поля 1-2 поляризованность уменьшается до Рост. , т.е. внешнее поле отсутствует, а внутри сегнетоэлектрика оно остается. 2-3- меняем направление внешнего поля на противоположное, в точке 3 домены разориентированы, при этом Ес-коэрцетивная сила,внутри сегнетоэлектрика поле отсутствует. 3-4- происходит ориентация диполя в противоположное напрвление. Гистерезис – явление отставания зависимости от предшествующего состояния. Так как они химически устойчивы и механически прочные, а также испытывают явление гистерезиса, то применяются в качестве генератора и приемника ультразвуковых волн. 29. Закон Джоуля — Ленца в интегральной и дифференциальной форме. Рассмотрим однородный проводник, к концам которого приложено напряжение U. За время dt через сечение проводника переносится заряд dq = Idt, при этом полем совершается работа. dA=Udq=IUdt =(U2/r)dt=I2Rdt.
Мощность тока – работа, совершаемая в единицу времени. P=dA/dt=UI=U2/R =I2R. Единица измерения 1 Дж/с=1Вт 1 кВт•ч 1000Вт•3600с = 3,6•106 Вт•с = 3,6•106 Дж=3,6 МДж. Если ток проходит по неподвижному металлическому проводнику, то вся работа тока идет на его нагревание и, по закону сохранения энергии, dQ=dA. - это выражение представляет собой закон Джоуля — Ленца. Выделим в проводнике элементарный цилиндрический объем dV=dSdl (ось цилиндра совпадает с направлением тока), сопротивление которого R= (dl/dS). По закону Джоуля — Ленца, за время dt в этом объеме выделится теплота
Количество теплоты, выделяющееся за единицу времени в единице объема, называется удельной тепловой мощностью тока. Она равна dQ/dtdV=w=j2 Используя дифференциальную форму закона Ома (j =E/=E) получим w =jE =E2.
26. Сопротивление проводника. Удельное сопротивление сверхпроводимости. Немецкий физик Ом экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику, прямо пропорциональна приложенному напряжению U и обратно пропорциональна сопротивлению R: I=U/R, Единица измерения: 1А=1В/1Ом Сопротивление проводников зависит от его размеров и формы, а также от материала, из которого проводник изготовлен. Для однородного линейного проводника сопротивление R прямо пропорционально его длине l и обратно пропорционально площади его поперечного сечения S: R=l/S, где — коэффициент пропорциональности, характеризующий материал проводника. Он называется удельным электрическим сопротивлением. Единица удельного электрического сопротивления — Ом•м. Закон Ома можно представить в дифференциальной форме. I=US/ρl I= jS Из этих двух формул: US/ρl= jS => j=E/ρ=Eγ , где величина, обратная удельному сопротивлению, называется удельной электрической проводимостью вещества проводника (ее единица— См/м). Выражение j=Eγ — закон Ома в дифференциальной форме, связывающий плотность тока в любой точке внутри проводника с напряженностью электрического поля в этой же точке. Это соотношение справедливо и для переменных полей. Опыт показывает, что в первом приближении изменение удельного сопротивления, а следовательно, и сопротивления, с температурой описывается линейным законом:
где и 0, R и R0 — соответственно удельные сопротивления и сопротивления проводника при t и 0 °С, — температурный коэффициент сопротивления, для чистых металлов близкий к 1/273 К-1. Значит, температурная зависимость сопротивления может быть представлена в виде R=R0T, где Т — термодинамическая температура. Качественная температурная зависимость сопротивления металла.
Впоследствии было обнаружено, что сопротивлекние многих металлов (например, Al, Pb, Zn и др.) и их сплавов при очень низких температурах Тк (0,14 — 20 К), называемых критическими, характерных для каждого вещества, скачкообразно уменьшается до нуля (кривая 2), т.е. металл становится абсолютным проводником. Впервые это явление, называемое сверхпроводимостью, обнаружено в 1911 г. Г. Камерлинг-Оннесом для ртути. На зависимости электрического сопротивления металлов от температуры основано действие термометров сопротивления. Применение: термисторы — позволяют отмечать изменение температуры в миллионные доли кельвин и использовать термисторы для измерения температур в случае малых габаритов полупроводников.
|
3.Электростатическое поле. Напряженность электростатического поля. Принцип суперпозиции. Если в пространство, окружающее электрический заряд, внести другой заряд, то на него будет действовать кулоновская сила; значит, в пространстве, окружающем электрические заряды, существует силовое поле - одна из форм существования материи, посредством которого осуществляются определенные взаимодействия между макротелами или частицами, входящими в состав вещества. Поле, создаваемое неподвижным электрическим зарядом называются электростатическими. Для обнаружения и опытного исследования электростатического поля используется пробный точечный положительный заряд — такой заряд, который не искажает исследуемое поле. Если в поле, создаваемое зарядом Q, поместить пробный заряд Q0, то на него действует сила F, различная в разных точках поля, которая, согласно закону Кулона, пропорциональна пробному заряду Q0. Поэтому отношение F/Q0 не зависит от Q0 и характеризует электрическое поле в той точке, где пробный заряд находится. Эта величина называется напряженностью и является силовой характеристикой электростатического поля. Напряженность электростатического поля в данной точке есть физическая величина, определяемая силой, действующей на единичный положительный заряд, помещенный в эту точку поля: E=F/Q0. Как следует из формул E=F/Q0 и напряженность поля точечного заряда в скалярной форме
Направление вектора Е совпадает с направлением силы, действующей на положительный заряд. Если поле создается положительным зарядом, то вектор Е направлен вдоль радиуса-вектора от заряда во внешнее пространство (отталкивание пробного положительного заряда); если поле создается отрицательным зарядом, то вектор Е направлен к заряду.
Единица напряженности электростатического поля — Н/Кл: 1 Н/Кл — напряженность такого поля, которое на точечный заряд 1 Кл действует с силой в 1 Н; 1 Н/Кл=1 В/м, где В (вольт) — единица потенциала электростатического поля. Рассмотрим метод определения значения и направления вектора напряженности Е в каждой точке электростатического поля, создаваемого системой неподвижных зарядов q1, q2, ..., Qn. Опыт показывает, что к кулоновским силам применим принцип независимости действия сил, т.е. результирующая сила F, действующая со стороны поля на пробный заряд Q0, равна векторной сумме сил Fi, приложенных к нему со стороны каждого из зарядов Qi:
F=Q0E Fi,=Q0Ei, где Е—напряженность результирующего поля, а Еi — напряженность поля, создаваемого зарядом Qi. Тогда получаем -эта формула выражает принцип суперпозиции (наложения) электростатических полей, согласно которому напряженность Е результирующего поля, создаваемого системой зарядов, равна геометрической сумме напряженностей полей, создаваемых в данной точке каждым из зарядов в отдельности. Принцип суперпозиции позволяет рассчитать электростатические поля любой системы неподвижных зарядов, поскольку если заряды не точечные, то их можно всегда свести к совокупности точечных зарядов. 8. Расчет напряженности электростатического поля двух бесконечных параллельных разноименно заряженных плоскостей.
10. Потенциал электростатического поля. Тело, находящееся в потенциальном поле сил, обладает потенциальной энергией, за счет которой силами поля совершается работа. Работа консервативных сил совершается за счет убыли потенциальной энергии. Поэтому работу сил электростатического поля можно представить как разность потенциальных энергий, которыми обладает точечный заряд Q0 в начальной и конечной точках поля заряда Q:
откуда следует, что потенциальная энергия заряда Q0 в поле заряда Q равна
С-const- с точностью которой определяется энергия. Для одноименных зарядов Q0Q>0 и потенциальная энергия их взаимодействия (отталкивания) положительна, для разноименных зарядов Q0Q<0 и потенциальная энергия их взаимодействия (притяжения) отрицательна. Если поле создается системой n точечных зарядов Q1, Q2, ..., Qn, то работа электростатических сил, совершаемая над зарядом Q0, равна алгебраической сумме работ сил, обусловленных каждым из зарядов в отдельности. Поэтому
Отношение U/Q0 не зависит от Q0 и является поэтому энергетической характеристикой электростатического поля, называемой потенциалом: =U/Q0. Потенциал в какой-либо точке электростатического поля есть физическая величина, определяемая потенциальной энергией единичного положительного заряда, помещенного в эту точку.
A12==U1-U2=Q0(1-2),
Приравняв эти два уравнения, придем к выражению для разности потенциалов:
Если перемещать заряд Q0 из произвольной точки за пределы поля, т. е. в бесконечность, где по условию потенциал равен нулю, то работа сил электростатического поля равна A=Q0, Таким образом, потенциал — физическая величина, определяемая работой по перемещению единичного положительного заряда при удалении его из данной точки в бесконечность. Единица потенциала — 1В=1Дж/Кл. Если поле создается несколькими зарядами, то потенциал поля системы зарядов равен алгебраической сумме потенциалов полей всех этих зарядов:

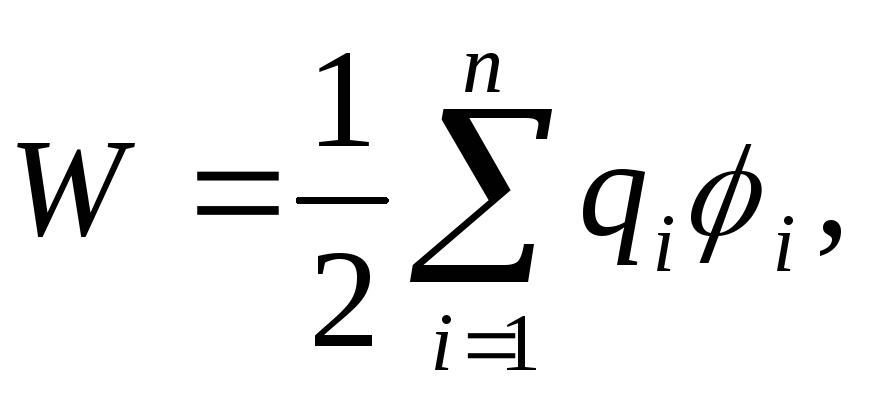

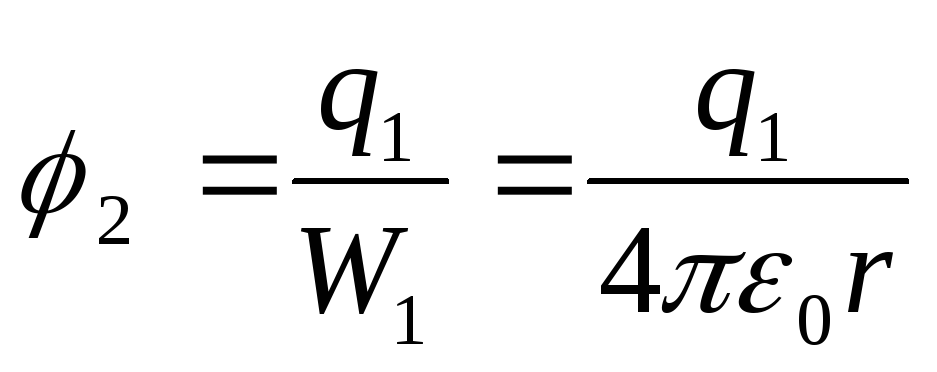

Так как электростатические силы взаимодействия консервативны, то система зарядов обладает потенциальной энергией. Найдем потенциальную энергию системы двух неподвижных точечных зарядов q1 и q2, находящихся на расстоянии r друг от друга. Каждый из этих зарядов в поле другого обладает потенциальной энергией: W1=ql2, W2=q21, где 2 и 1 — соответственно потенциалы, создаваемые зарядом q2 в точке нахождения заряда q1 и зарядом q1 в точке нахождения заряда q2. Согласно и поэтому W1=W2=W и W=q12=q21=1/2(q12+q21). Добавляя к системе из двух зарядов последовательно заряды q3, q4, ..., можно убедиться в том, что в случае n неподвижных зарядов энергия взаимодействия системы точечных зарядов равна
где i — потенциал, создаваемый в той точке, где находится заряд qi, всеми зарядами, кроме i-го.
24. Электрический ток и его характеристики (сила и плотность тока). Связь между ними. Единицы измерения. Электрическим током называется любое упорядоченное движение электрических зарядов. Для возникновения и существования электрического тока необходимо, с одной стороны, наличие свободных носителей тока — заряженных частиц, а с другой — наличие электрического поля. За направление тока условно принимают направление движения положительных зарядов. Количественной мерой электрического тока служит сила тока I — скалярная физическая величина, определяемая электрическим зарядом, проходящим через поперечное сечение проводника в единицу времени: I=dq/dt. Ток, сила и направление которого не изменяются со временем, называется постоянным. Для постоянного тока I=q/t, где q — электрический заряд, проходящий за время t через поперечное сечение проводника. Единица силы тока — 1A. Физическая величина, определяемая силой тока, проходящего через единицу площади поперечного сечения проводника, перпендикулярного направлению тока, называется плотностью тока: j=dI/dS┴. Единица плотности тока — 1A/м2. За время dt через поперечное сечение S проводника проходит заряд dq=ne<v>S dt, где n-концентрация электронов в единице объема. Сила тока I=dq/dt=ne<v>S, а плотность тока j=ne<v>. Сила тока сквозь произвольную поверхность S определяется как поток вектора j . 28. Работа и мощность тока. Рассмотрим однородный проводник, к концам которого приложено напряжение U. За время dt через сечение проводника переносится заряд dq = Idt, при этом полем совершается работа. dA=Udq=IUdt =(U2/r)dt=I2Rdt.
Мощность тока – работа, совершаемая в единицу времени. P=dA/dt=UI=U2/R =I2R. Единица измерения 1 Дж/с=1Вт 1 кВт•ч 1000Вт•3600с = 3,6•106 Вт•с = 3,6•106 Дж=3,6 МДж. Если ток проходит по неподвижному металлическому проводнику, то вся работа тока идет на его нагревание и, по закону сохранения энергии, dQ=dA. - это выражение представляет собой закон Джоуля — Ленца. Выделим в проводнике элементарный цилиндрический объем dV=dSdl (ось цилиндра совпадает с направлением тока), сопротивление которого R= (dl/dS). По закону Джоуля — Ленца, за время dt в этом объеме выделится теплота
Количество теплоты, выделяющееся за единицу времени в единице объема, называется удельной тепловой мощностью тока. Она равна dQ/dtdV=w=j2 Используя дифференциальную форму закона Ома (j =E/=E) получим w =jE =E2. 17. Электрическая емкость уединенного проводника Рассмотрим уединенный проводник, т. е. проводник, который удален от других проводников, тел и зарядов. Его потенциал прямо пропорционален заряду проводника. C=q/ - электроемкость уединенного проводника. Емкость проводника зависит от его размеров и формы, но не зависит от материала, агрегатного состояния, формы и размеров полостей внутри проводника. Это связано с тем, что избыточные заряды распределяются на внешней поверхности проводника. Единица электроемкости — 1 Ф (фарад).
С = q/ =40R – для шара Пусть С=1Ф, тогда R=С/(40)9•1061400Rз, Сз0,7мФ 1мкФ=10-6Ф 1нФ=10-9Ф 1пкФ=10-12Ф
18. Конденсаторы. Емкость сферического конденсатора. Конденсаторы – устройства для накопления зарядов. Конденсатор состоит из двух проводников (обкладок), разделенных диэлектриком. Поэтому в зависимости от формы обкладок конденсаторы делятся на плоские, цилиндрические и сферические. Под емкостью конденсатора понимается физическая величина, равная отношению заряда q, накопленного в конденсаторе, к разности потенциалов (1-2) между его обкладками: C=q/(1-2). Рассчитаем емкость сферического конденсатора, состоящего из двух концентрических обкладок, разделенных сферическим слоем диэлектрика.
19. Конденсаторы. Емкость плоского конденсатора. Конденсаторы – устройства для накопления зарядов. Конденсатор состоит из двух проводников (обкладок), разделенных диэлектриком. Поэтому в зависимости от формы обкладок конденсаторы делятся на плоские, цилиндрические и сферические. Под емкостью конденсатора понимается физическая величина, равная отношению заряда q, накопленного в конденсаторе, к разности потенциалов (1-2) между его обкладками: C=q/(1-2). Рассчитаем емкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью S каждая, расположенных на расстоянии d друг от друга и имеющих заряды +q и -q. 1-2=d/(0) где — диэлектрическая проницаемость. q=S, C=q/(1-2)=q0/d Тогда C=0S/d 32. Работа выхода электронов из металла Из опыта следует, что свободные электроны при обычных температурах практически не покидают металл. Следовательно, в поверхностном слое металла должно быть задерживающее электрическое поле, препятствующее выходу электронов из металла в окружающий вакуум. Работа, которую нужно затратить для удаления электрона из металла в вакуум, называется работой выхода. Укажем две вероятные причины появления работы выхода: 1. Если электрон по какой-то причине удаляется из металла, то в том месте, которое электрон покинул, возникает избыточный положительный заряд и электрон притягивается к индуцированному им самим положительному заряду. 2. Отдельные электроны, покидая металл, удаляются от него на расстояния порядка атомных и создают тем самым над поверхностью металла «электронное облако», плотность которого быстро убывает с расстоянием. Это облако вместе с наружным слоем положительных ионов решетки образует двойной электрический слой, поле которого подобно полю плоского конденсатора. Толщина этого слоя равна нескольким межатомным расстояниям (10-10 — 10-9 м). Он не создает электрического поля во внешнем пространстве, но препятствует выходу свободных электронов из металла. Таким образом, электрон при вылете из металла должен преодолеть задерживающее его электрическое поле двойного слоя. Разность потенциалов в этом слое, называемая поверхностным скачком потенциала, определяется работой выхода (А) электрона из металла: =Aвых/e, где е — заряд электрона. φср=0, внутри металла ∆φ>0 П = -е т.е. весь объем металла для электронов проводимости представляет потенциальную яму с плоским дном, глубина которой равна работе выхода А. Работа выхода выражается в электрон-вольтах (эВ).
|
4. Графическое изображение электростатического поля. Поток вектора напряженности. Графически электростатическое поле изображают с помощью линий напряженности — линий, касательные к которым в каждой точке совпадают с направлением вектора Е. Линиям напряженности приписывается направление, совпадающее с направлением вектора напряженности. Так как в каждой данной точке пространства вектор напряженности имеет лишь одно направление, то линии напряженности никогда не пересекаются.
По определенной густоте линий пронизывающих единичную площадку, можно судить по величине электростатического поля. Число линий напряженности, пронизывающих элементарную единичную площадку dS, нормаль n которой образует угол с вектором Е, называется потоком вектора напряженности ФE. dФE=EndS = EdS= ЕdScos, где Еn — проекция вектора Е на нормаль n к площадке dS (рис. 121).
Единица потока вектора напряженности электростатического поля— 1 В•м. Для произвольной замкнутой поверхности S поток вектора Е через эту поверхность
где интеграл берется по замкнутой поверхности S. Поток вектора Е является алгебраической величиной: зависит не только от конфигурации поля Е, но и от выбора направления нормали к площадке dS. Для замкнутых поверхностей за положительное направление нормали принимается внешняя нормаль, т. е. нормаль, направленная наружу области, охватываемой поверхностью. 6. Теорема Гаусса для электростатического поля в вакууме. Рассчитаем поток вектора напряженности электрического поля сквозь произвольную замкнутую поверхность. Выбираем точечный заряд q, находящийся в ее центре,
По теореме Гаусса это справедливо для замкнутой поверхности любой формы. Если замкнутая поверхность не охватывает заряда, то поток сквозь нее равен нулю, так как число линий напряженности, входящих в поверхность, равно числу линий напряженности, выходящих из нее.
Таким образом, для поверхности любой формы, если она замкнута и заключает в себя точечный заряд q, поток вектора Е равен q/0, Следовательно,
Формула (81.2) выражает теорему Гаусса для электростатического поля в вакууме: поток вектора напряженности электростатического поля в вакууме сквозь произвольную замкнутую поверхность равен алгебраической сумме заключенных внутри этой поверхности зарядов, деленной на 0. Если заряды «размазаны» с некоторой объемной плотностью =dQ/dV, то суммарный заряд и 13. Поляризованность вещества. Поле плоского конденсатора с диэлектриком. Диэлектрическая проницаемость вещества. Для количественного описания поляризации диэлектрика пользуются векторной величиной — поляризованностью, определяемой как дипольный момент единицы объема диэлектрика:
Для большинства диэлектриков (за исключением сегнетоэлектриков) поляризованность Р линейно зависит от напряженности поля Е. , где — диэлектрическая восприимчивость вещества, характеризующая свойства диэлектрика; — величина безразмерная; притом всегда >0. Поместим в однородное внешнее электростатическое поле пластинку из однородного диэлектрика. Под действием поля диэлектрик поляризуется, т. е. происходит смещение зарядов: положительные смещаются по полю, отрицательные — против поля.

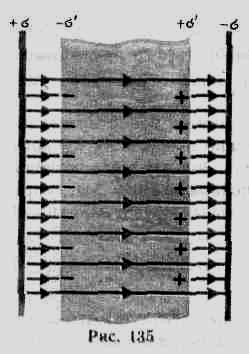

В результате этого на правой грани диэлектрика, обращенного к отрицательной плоскости, будет избыток положительного заряда с поверхностной плотностью +', на левой — отрицательного заряда с поверхностной плотностью -'. Эти нескомпенсированные заряды, появляющиеся в результате поляризации диэлектрика, называются связанными. Так как их поверхностная плотность ' меньше плотности а свободных зарядов плоскостей, то не все поле Е компенсируется полем зарядов диэлектрика: часть линий напряженности пройдет сквозь диэлектрик, другая же часть — обрывается на связанных зарядах. Следовательно, поляризация диэлектрика вызывает уменьшение в нем поля по сравнению с первоначальным внешним полем. Вне диэлектрика Е=Е0. Таким образом, появление связанных зарядов приводит к возникновению дополнительного электрического поля Е' (поля, создаваемого связанными зарядами), которое направлено против внешнего поля Е0 (поля, создаваемого свободными зарядами) и ослабляет его. Результирующее поле внутри диэлектрика E=E0-E'= E0-/0. Полный дипольный момент пластинки диэлектрика Р=PVV=PVSd, где S — площадь грани пластинки, d — ее толщина. С другой стороны для связывающих зарядов q' = 'S. По определению дипольного момента РV='Sd. Таким образом, PVSd ='Sd, или '= . Подставив в E=E0-E'= E0-/0 выражение '= получим Е=Е0-Е, откуда напряженность результирующего поля внутри диэлектрика равна E=E0/(1+)=E0/. Безразмерная величина =1+ называется диэлектрической проницаемостью среды. показывает, во сколько раз поле ослабляется диэлектриком, характеризуя количественно свойство диэлектрика поляризоваться в электрическом поле.
Пусть имеется уединенный проводник, заряд, емкость и потенциал которого соответственно равны q, С, . Увеличим заряд этого проводника на dq. Для этого необходимо перенести заряд dq из бесконечности на уединенный проводник, затратив на это работу, равную dA=dq=Cd. Чтобы зарядить тело от нулевого потенциала до , необходимо совершить работу
Энергия заряженного проводника равна той работе, которую необходимо совершить, чтобы зарядить этот проводник: W=C2/2=q2/(2C).
25. Сторонние силы. Электродвижущая сила и напряжение Для существования постоянного тока необходимо наличие в цепи устройства, способного создавать и поддерживать разность потенциалов за счет работы сил неэлектростатического происхождения. Такие устройства называются источниками тока. Силы неэлектростатического происхождения, действующие на заряды со стороны источников тока, называются сторонними. Сторонние силы совершают работу по перемещению электрических зарядов. Физическая величина, определяемая работой, совершаемой сторонними силами при перемещении единичного положительного заряда, называется электродвижущей силой (э. д. с.) ξ, действующей в цепи: ξ=Aст/q0. Сторонняя сила Fст, действующая на заряд q0, может быть выражена как fст= Eстq0, где Ест — напряженность поля сторонних сил. Работа же сторонних сил по перемещению заряда q0 на замкнутом участке цепи равна
Разделив на Q0, получим выражение для э.д.с., действующей в цепи:
т. е. э.д.с., действующая в замкнутой цепи, может быть определена как циркуляция вектора напряженности поля сторонних сил. Э.д.с., действующая на участке 1—2, равна
На заряд q0 помимо сторонних сил действуют также силы электростатического поля F=q0E. Таким образом, результирующая сила, действующая в цепи на заряд q0, равна F=Fст+F=q0(Eст+E). Работа, совершаемая результирующей силой над зарядом q0 на участке 1—2, равна
т.е. Напряжением U на участке 1—2 называется физическая величина, определяемая работой, совершаемой суммарным полем электростатических и сторонних сил при перемещении единичного положительного заряда на данном участке цепи. Таким образом, U=1-2+ξ Если ξ=0, то U=1-2 27. Закон Ома для участка цепи в интегральной и дифференциальной форме. Немецкий физик Ом экспериментально установил, что сила тока I, текущего по однородному металлическому проводнику, прямо пропорциональна приложенному напряжению U и обратно пропорциональна сопротивлению R: I=U/R, Единица измерения: 1А=1В/1Ом Сопротивление проводников зависит от его размеров и формы, а также от материала, из которого проводник изготовлен. Для однородного линейного проводника сопротивление R прямо пропорционально его длине l и обратно пропорционально площади его поперечного сечения S: R=l/S, где — коэффициент пропорциональности, характеризующий материал проводника. Он называется удельным электрическим сопротивлением. Единица удельного электрического сопротивления — Ом•м. Закон Ома можно представить в дифференциальной форме. I=US/ρl I= jS Из этих двух формул: US/ρl= jS => j=E/ρ=Eγ , где величина, обратная удельному сопротивлению, называется удельной электрической проводимостью вещества проводника (ее единица— См/м). Выражение j=Eγ — закон Ома в дифференциальной форме, связывающий плотность тока в любой точке внутри проводника с напряженностью электрического поля в этой же точке. Это соотношение справедливо и для переменных полей.
31. Правила Кирхгофа для разветвленных цепей Любая точка разветвления цепи, в которой сходится не менее трех проводников с током, называется узлом. При этом ток, входящий в узел, считается положительным, а ток, выходящий из узла,— отрицательным. Первое правило Кирхгофа: алгебраическая сумма токов, сходящихся в узле, равна нулю. Это следует из закона сохранения заряда, т.е. заряд в узле не накапливается.
I1-I2+I3-I4-I5=0. Второе правило Кирхгофа получается из обобщенного закона Ома для разветвленных цепей. Рассмотрим контур, состоящий из трех участков.
Направление обхода по часовой стрелке примем за положительное, отметив, что выбор этого направления совершенно произволен. От «-» к «+» ξ>0 От «+» к «-» ξ<0 Применяя к участкам закон Ома, можно записать:
Складывая почленно эти уравнения, получим I1R1-I2R2+I3R3= ξ 1- ξ 2+ ξ 3 Это уравнение выражает второе правило Кирхгофа: в любом замкнутом контуре, произвольно выбранном в разветвленной электрической цепи, алгебраическая сумма произведений сил токов Ii, на сопротивления Ri соответствующих участков этого контура равна алгебраической сумме э.д.с. ξ k, встречающихся в этом контуре:
Алгоритм решения задач на правило Кирхгофа: 1. Выбрать произвольное направление токов на всех участках цепи: если искомый ток получится отрицательным, то его истинное направление противоположно выбранному. 2. Выбрать направление обхода контура и строго его придерживаться; IR >0, если ток совпадает с направлением обхода, и наоборот, ξ >0, если действуют по выбранному направлению обхода от «-» к «+». 3. Составить столько уравнений, чтобы их число было равно числу искомых величин.
|

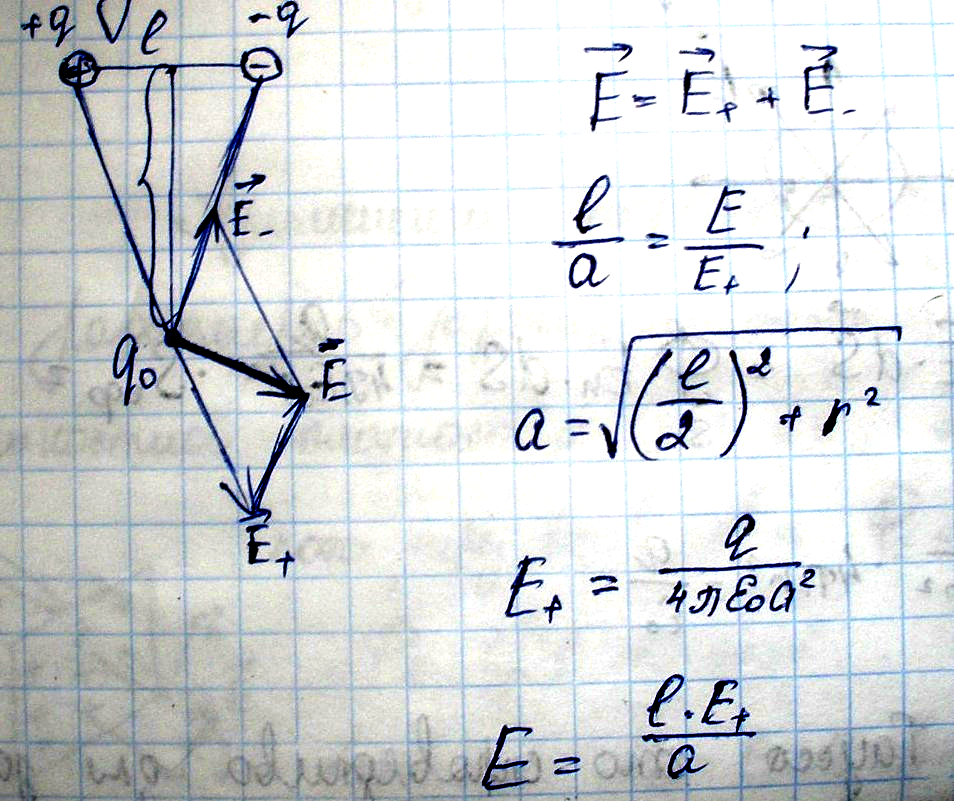

5.Электрический диполь. Поле диполя. Электрический диполь — система двух равных по модулю разноименных точечных зарядов, расстояние l между которыми значительно меньше расстояния до рассматриваемых точек поля.
Вектор, направленный по оси диполя (прямой, проходящей через оба заряда) от отрицательного заряда к положительному и равный расстоянию между ними, называется плечом диполя l. Вектор ,совпадающий по направлению с плечом диполя и равный произведению заряда |Q| на плечо l, называется электрическим моментом диполя р или дипольным моментом. Согласно принципу суперпозиции, напряженность Е поля диполя в произвольной точке Е=Е+ + Е-, где Е+ и Е- — напряженности полей, создаваемых соответственно положительным и отрицательным зарядами. 1. Напряженность поля на оси диполя.

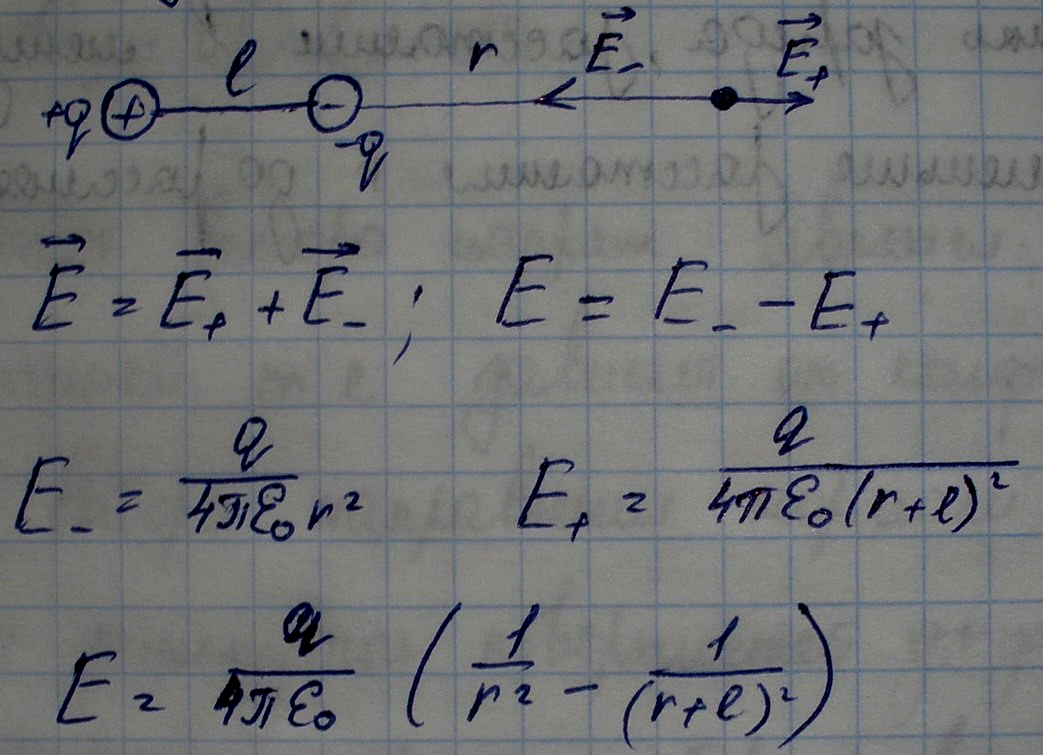

2. Напряженность поля на продолжении диполя.
7. Расчет напряженности электростатического поля равномерно заряженной бесконечной плоскости. Бесконечная плоскость заряжена с постоянной поверхностной плотностью =dq/dS (заряд, приходящийся на единицу поверхности). Линии напряженности перпендикулярны рассматриваемой плоскости и направлены от нее в обе стороны. Выбираем замкнутую поверхность в виде цилиндра, основания которого параллельны заряженной плоскости, а ось перпендикулярна ей.
Так как образующие цилиндра параллельны линиям напряженности (cos=0), то поток вектора напряженности сквозь боковую поверхность цилиндра равен нулю ФЕ=0, а полный поток сквозь цилиндр равен сумме потоков сквозь его основания (площади оснований равны и для основания En совпадает с Е), т.е. равен 2ES. Заряд, заключенный внутри построенной цилиндрической поверхности, равен q=S. Согласно теореме Гаусса, 2ES = S/0, откуда E=/(20). Вывод: напряженность не зависит от длины цилиндра, т. е. напряженность поля на любых расстояниях одинакова по модулю, иными словами, поле равномерно заряженной плоскости однородно.
12. Типы диэлектриков. Поляризация диэлектриков. Виды поляризации Типы: 1. Неполярные молекулы (N2, H2, О2, СO2, СH4, ...) - вещества, молекулы которых имеют симметричное строение, т. е. центры «тяжести» положительных и отрицательных зарядов в отсутствие внешнего электрического поля совпадают и, следовательно, дипольный момент молекулы р равен нулю. Под действием внешнего электрического поля заряды неполярных молекул смещаются в противоположные стороны (положительные по полю, отрицательные против поля) и молекула приобретает дипольный момент. 2. Вторую группу диэлектриков (H2O, NH3, SO2, CO, ...) составляют вещества, молекулы которых имеют асимметричное строение, т. е. центры «тяжести» положительных и отрицательных зарядов не совпадают. Таким образом, эти молекулы в отсутствие внешнего электрического поля обладают дипольным моментом. Молекулы таких диэлектриков называются полярными. При отсутствии внешнего поля, однако, дипольные моменты полярных молекул вследствие теплового движения ориентированы в пространстве хаотично и их результирующий момент равен нулю. Если такой диэлектрик поместить во внешнее поле, то силы этого поля будут стремиться повернуть диполи вдоль поля и возникает отличный от нуля результирующий момент. 3. Третью группу диэлектриков (NaCl, КСl, КВг,...) составляют вещества, молекулы которых имеют ионное строение. Ионные кристаллы представляют собой пространственные решетки с правильным чередованием ионов разных знаков. В этих кристаллах нельзя выделить отдельные молекулы, а рассматривать их можно как систему двух вдвинутых одна в другую ионных подрешеток. При наложении на ионный кристалл электрического поля происходит некоторая деформация кристаллической решетки или относительное смещение подрешеток, приводящее к возникновению дипольных моментов. Вывод: внесение всех трех групп диэлектриков во внешнее электрическое поле приводит к возникновению отличного от нуля результирующего электрического момента диэлектрика, или, иными словами, к поляризации диэлектрика. Поляризацией диэлектрика называется процесс ориентации диполей или появления под воздействием электрического поля ориентированных по полю диполей. Соответственно трем группам диэлектриков различают три вида поляризации: электронная, или деформационная, поляризация диэлектрика с неполярными молекулами, заключающаяся в возникновении у атомов индуцированного дипольного момента за счет деформации электронных орбит; ориентационная, или дипольная, поляризация диэлектрика с полярными молекулами, заключающаяся в ориентации имеющихся дипольных моментов молекул по полю. Эта ориентация тем сильнее, чем больше напряженность электрического поля и ниже температура; ионная поляризация диэлектриков с ионными кристаллическими решетками, заключающаяся в смещении подрешетки положительных ионов вдоль поля, а отрицательных — против поля, приводящем к возникновению дипольных моментов. 22. Энергия заряженного конденсатора. Как всякий заряженный проводник, конденсатор обладает энергией, которая равна W = C ()2/2=q/2=q2/(2C), где q — заряд конденсатора, С — его емкость, — разность потенциалов между обкладками. Найдем механическую силу, с которой пластины конденсатора притягивают друг друга. Изменим расстояние между пластинами на величину dх. Тогда действующая сила совершает работу dA=Fdx вследствие уменьшения потенциальной энергии системы Fdx=-dW, откуда F= - dW/dx. W = q2/(2C) и => Производя дифференцирование при конкретном значении энергии найдем искомую силу: , где знак минус указывает, что сила F- сила отталкивания, пластины притягиваются. 23. Энергия электростатического поля. =Ed W = C ()2/2=С(Ed)2/2 C = 0/d, тогда получим
где V=Sd — объем конденсатора. Формула показывает, что энергия конденсатора выражается через величину, характеризующую электростатическое поле,— напряженность Е. Объемная плотность энергии электростатического поля – это энергия, сосредоточенная в объеме пространства. w=W/V=0E2/2 = ED/2. Это выражение справедливо только для изотропного диэлектрика, для которого выполняется соотношение Р=0Е.
14. Электрическое смещение. Теорема Гаусса для электростатического поля в диэлектрике Напряженность электростатического поля зависит от свойств среды и при переходе через границу диэлектриков, претерпевает скачкообразное изменение, создавая тем самым неудобства при расчете электростатических полей. Поэтому вводят понятие вектора электрического смещения, который для электрически изотропной среды по определению равен - D = 0E. Используя формулы =1+ и , вектор электрического смещения можно выразить как D=0E+P. Единица электрического смещения — 1Кл/м2. Связанные заряды появляются в диэлектрике при наличии внешнего электростатического поля, создаваемого системой свободных электрических зарядов, т. е. в диэлектрике на электростатическое поле свободных зарядов накладывается дополнительное поле связанных зарядов. Результирующее поле в диэлектрике описывается вектором напряженности Е, и потому он зависит от свойств диэлектрика. Вектором D описывается электростатическое поле, создаваемое свободными зарядами. Вектор D характеризует электростатическое поле, создаваемое свободными зарядами (т. е. в вакууме), но при таком их распределении в пространстве, какое имеется при наличии диэлектрика. Аналогично, как и поле Е, поле D изображается с помощью линий электрического смещения, направление и густота которых определяются точно так же, как и для линий напряженности. Линии вектора Е могут начинаться и заканчиваться на любых зарядах — свободных и связанных, в то время как линии вектора D — только на свободных зарядах. Для произвольной замкнутой поверхности поток вектора D сквозь эту поверхность
Теорема Гаусса для электростатического поля в диэлектрике:
т.е. поток вектора смещения электростатического поля в диэлектрике сквозь произвольную замкнутую поверхность равен алгебраической сумме заключенных внутри этой поверхности свободных электрических зарядов. Для вакуума Dn=0Еn (=1), тогда поток вектора напряженности Е сквозь произвольную замкнутую поверхность равен
Поэтому

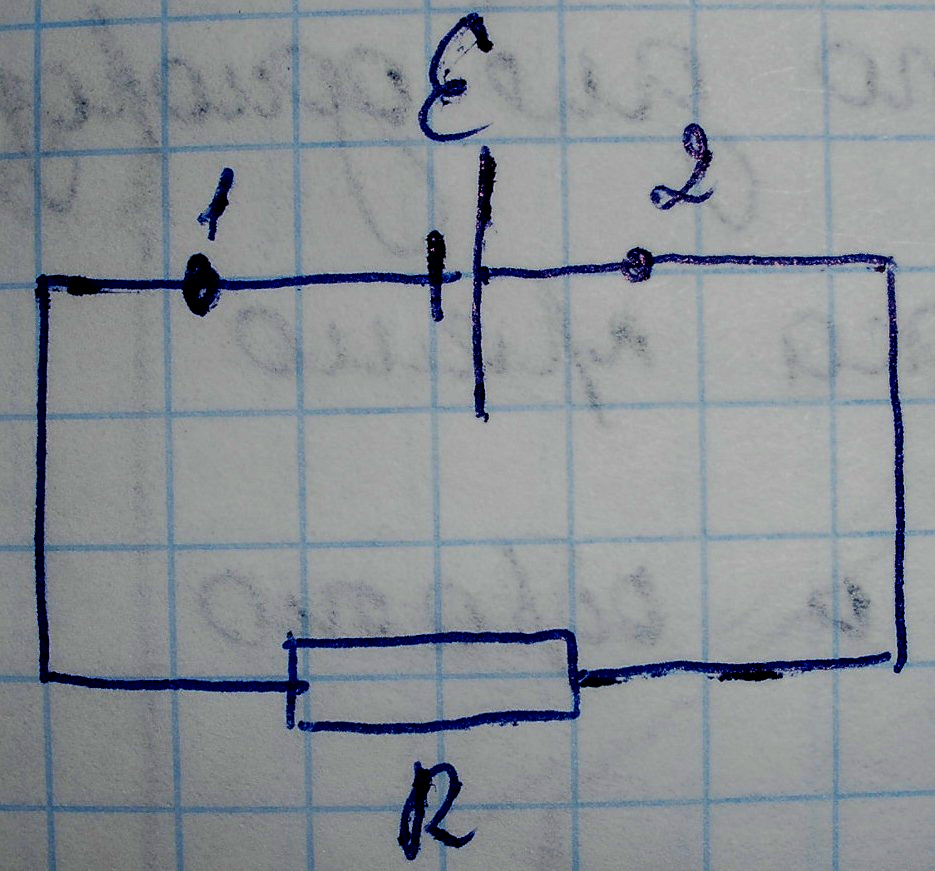

где — соответственно алгебраические суммы свободных и связанных зарядов, охватываемых замкнутой поверхностью. 30. Закон Ома для неоднородного участка цепи Рассмотрим неоднородный участок цепи, где действующую э.д.с. на участке 1—2 обозначим через ξ12, а приложенную на концах участка разность потенциалов — через 1-2.
Работа сил, совершаемая при перемещении заряда q0 на участке 1—2 A12=Aст+Аq=q0ξ12 + q0(1-2)= q0(ξ12 + 1-2). (1) Работа всех сил (сторонних и электростатических) по закону сохранения и превращения энергии равна теплоте, выделяющейся на участке. За время t в проводнике выделяется теплота Q=I2Rобщt=IRобщ(It)=IRобщq0. (2) Из формул 1 и 2 получим
Выражения представляют собой закон Ома для неоднородного участка цепи в интегральной форме, который является обобщенным законом Ома. Если на данном участке цепи источник тока отсутствует (ξ12=0), то из приходим к закону Ома для однородного участка цепи : I=(1-2)/R=U/R Если же электрическая цепь замкнута, то выбранные точки 1 и 2 совпадают, 1=2; тогда из получаем закон Ома для замкнутой цепи: I=ξ/R, где ξ— э.д.с., действующая в цепи, R — суммарное сопротивление всей цепи. В общем случае R = r+R1, где r — внутреннее сопротивление источника э.д.с., R1 — сопротивление внешней цепи. Поэтому закон Ома для замкнутой цепи будет иметь вид I=ξ/(r+R1). Если цепь разомкнута и, следовательно, в ней ток отсутствует (I=0), то получим, что ξ12=2-1 т. е. э.д.с., действующая в разомкнутой цепи, равна разности потенциалов на ее концах.

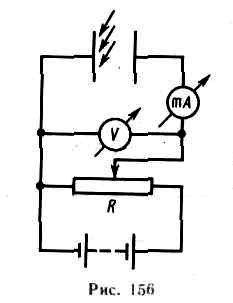

33. Термоэлектронная эмиссия. Вольтамперная характеристика вакуумного диода, его применение. Термоэлектронная эмиссия — это испускание электронов нагретыми металлами. Концентрация свободных электронов в металлах достаточно высока, поэтому даже при средних температурах вследствие распределения электронов по скоростям (по энергии) некоторые электроны обладают энергией, достаточной для преодоления потенциального барьера на границе металла. С повышением температуры число электронов, кинетическая энергия теплового движения которых больше работы выхода, растет и явление термоэлектронной эмиссии становится заметным. Исследование закономерностей термоэлектронной эмиссии можно провести с помощью простейшей двухэлектродной лампы — вакуумного диода, представляющего собой откачанный баллон, содержащий два электрода: катод К и анод А.
В простейшем случае катодом служит нить из тугоплавкого металла (например, вольфрама), накаливаемая электрическим током. Анод чаще всего имеет форму металлического цилиндра, окружающего катод. Если диод включить в цепь, то при накаливании катода и подаче на анод положительного напряжения (относительно катода) в анодной цепи диода возникает ток. Если поменять полярность батареи Ба, то ток прекращается, как бы сильно катод ни накаливали. Следовательно, катод испускает отрицательные частицы — электроны. Если поддерживать температуру накаленного катода постоянной и снять зависимость анодного тока Iа от анодного напряжения Ua — вольт-амперную характеристику (рис. 153), то оказывается, что она не является линейной, т. е. для вакуумного диода закон Ома не выполняется. Зависимость термоэлектронного тока I от анодного напряжения в области малых
положительных значений U описывается законом трех вторых (установлен русским физиком С. А. Богуславским (1883— 1923) и американским физиком И. Ленгмюром (1881 — 1957)): I=BU3/2, где В — коэффициент, зависящий от формы и размеров электродов, а также их взаимного расположения. При увеличении анодного напряжения ток возрастает до некоторого максимального значения Iнас, называемого током насыщения. Это означает, что почти все электроны, покидающие катод, достигают анода, поэтому дальнейшее увеличение напряженности поля не может привести к увеличению термоэлектронного тока. Следовательно, плотность тока насыщения характеризует эмиссионную способность материала катода. Плотность тока насыщения определяется формулой Ричардсона — Дешмана, выведенной теоретически на основе квантовой статистики: jнас=CT2e-A/(kT). где А — работа выхода электронов из катода, Т — термодинамическая температура, С — постоянная, теоретически одинаковая для всех металлов (это не подтверждается экспериментом, что, по-видимому, объясняется поверхностными эффектами). Уменьшение работы выхода приводит к резкому увеличению плотности тока насыщения. Поэтому применяются оксидные катоды (например, никель, покрытый оксидом щелочно-земельного металла), работа выхода которых равна 1 —1,5 эВ. На рис. 153 представлены вольт-амперные характеристики для двух температур катода: T1 и Т2, причем T2>T1. С повышением температуры катода испускание электронов с катода интенсивнее, при этом увеличивается и ток насыщения. При Ua=0 наблюдается анодный ток, т. е. некоторые электроны, эмиттируемые катодом, обладают энергией, достаточной для преодоления работы выхода и достижения анода без приложения электрического поля. Явление термоэлектронной эмиссии используется в приборах, в которых необходимо получить поток электронов в вакууме, например в электронных лампах, рентгеновских трубках, электронных микроскопах и т. д. Электронные лампы широко применяются в электро- и радиотехнике, автоматике и телемеханике для выпрямления переменных токов, усиления электрических сигналов и переменных токов, генерирования электромагнитных колебаний и т. д. В зависимости от назначения в лампах используются дополнительные управляющие электроды.
34. Ионизация газов. Несамостоятельный газовый разряд Газы при не слишком высоких температурах и при давлениях, близких к атмосферному, являются хорошими изоляторами. Если поместить в сухой атмосферный воздух заряженный электрометр с хорошей изоляцией, то его заряд долго остается неизменным. Это объясняется тем, что газы при обычных условиях состоят из нейтральных атомов и молекул и не содержат свободных зарядов (электронов и ионов). Газ становится проводником электричества, когда некоторая часть его молекул ионизуется, т. е. произойдет расщепление нейтральных атомов и молекул на ионы и свободные электроны. Для этого газ надо подвергнуть действию какого-либо ионизатора (например, поднеся к заряженному электрометру пламя свечи, наблюдаем спад его заряда; здесь электропроводность газа вызвана нагреванием). При ионизации газов, таким образом, под действием какого-либо ионизатора происходит вырывание из электронной оболочки атома или молекулы одного или нескольких электронов, что приводит к образованию свободных электронов и положительных ионов. Электроны могут присоединяться к нейтральным молекулам и атомам, превращая их в отрицательные ионы. Следовательно, в ионизованном газе имеются положительные и отрицательные ионы и свободные электроны. Прохождение электрического тока через газы называется газовым разрядом. Ионизация газов может происходить под действием различных ионизаторов: сильный нагрев (столкновения быстрых молекул становятся настолько сильными, что они разбиваются на ионы), короткое электромагнитное излучение (ультрафиолетовое, рентгеновское и -излучения), корпускулярное излучение (потоки электронов, протонов, -частиц) и т. д. Для того чтобы выбить из молекулы (атома) один электрон, необходимо затратить определенную энергию, называемую энергией ионизации, значения которой для атомов различных веществ лежат в пределах 4—25 эВ. Одновременно с процессом ионизации газа всегда идет и обратный процесс — процесс рекомбинации: положительные и отрицательные ионы, положительные ионы и электроны, встречаясь, воссоединяются между собой с образованием нейтральных атомов и молекул. Чем больше ионов возникает под действием ионизатора, тем интенсивнее идет и процесс рекомбинации. Строго говоря, электропроводность газа нулю не равна никогда, так как в нем всегда имеются свободные заряды, образующиеся в результате действия на газы излучения радиоактивных веществ, имеющихся на поверхности Земли, а также космического излучения. Эта незначительная электропроводность воздуха (интенсивность ионизации под действием указанных факторов невелика) служит причиной утечки зарядов наэлектризованных тел даже при хорошей их изоляции. Характер газового разряда определяется составом газа, его температурой и давлением, размерами, конфигурацией и материалом электродов, приложенным напряжением, плотностью тока. Рассмотрим цепь, содержащую газовый промежуток (рис.156), подвергающийся непрерывному, постоянному по интенсивности воздействию ионизатора. В результате действия ионизатора газ приобретает некоторую электропроводность и в цепи потечет ток, зависимость которого от приложенного напряжения дана на рис. 157. На участке кривой ОА сила тока возрастает пропорционально напряжению, т. е. выполняется закон Ома. При дальнейшем увеличении напряжения закон Ома нарушается: рост силы тока замедляется (участок АВ) и наконец прекращается совсем (участок ВС). Это достигается в том случае, когда ионы и электроны, создаваемые внешним ионизатором за единицу времени, за это же время достигают электродов. В результате получаем ток насыщения (Iнас), значение которого определяется мощностью ионизатора. Ток насыщения, таким образом, является мерой ионизирующего действия ионизатора. Если в режиме ОС прекратить действие ионизатора, то прекращается и разряд. Разряды, существующие только под действием внешних ионизаторов, называются несамостоятельными. При дальнейшем увеличении напряжения между электродами сила тока вначале медленно (участок CD), а затем резко (участок DE) возрастает.
|
