Прогин слід визначати за формулою



ωd =

ω

0



h 2







1

+ kv









k











h



L



ωd















теоретичний прогин балки постійного перерізу h

kh

коефіцієнт змінності перерізу



kv

коефіцієнт впливу деформацій зсуву



Для балок із цільної деревини з h < L/20 - деформації зсуву можна не враховувати.

Граничні прогини:

L<=3м: L/150

L<=6м: L/200

L<=24м: L/250

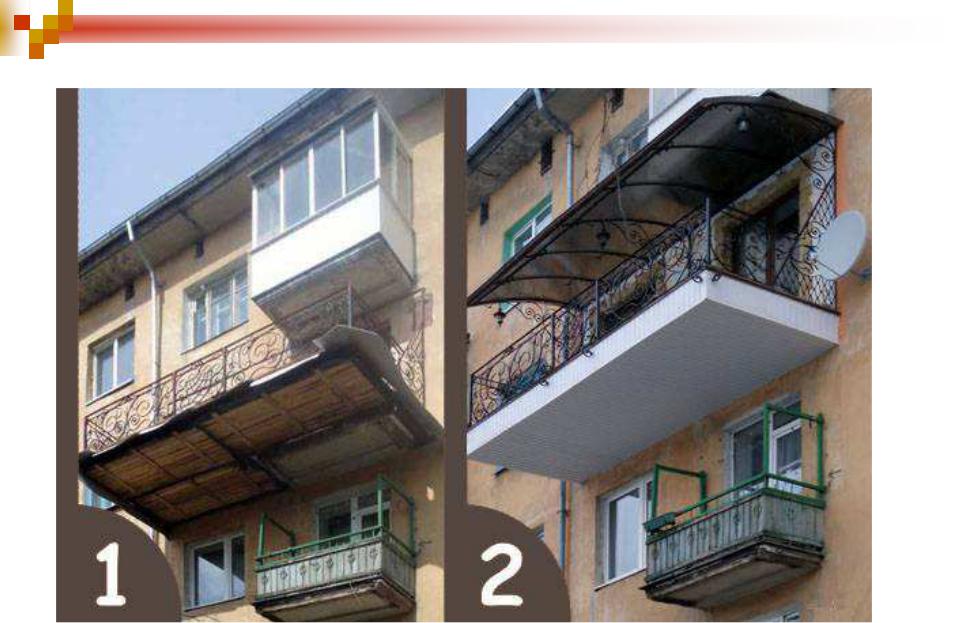

Для консолей 2L!

Вузли балок

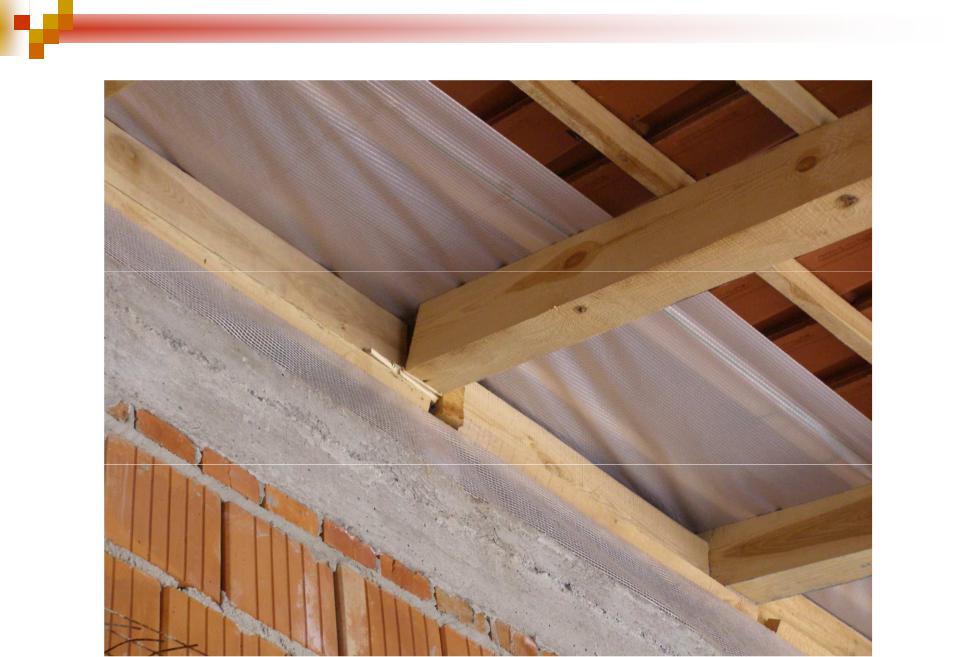

• вузол спирання прогонів на балку

цвяхи

бобишки

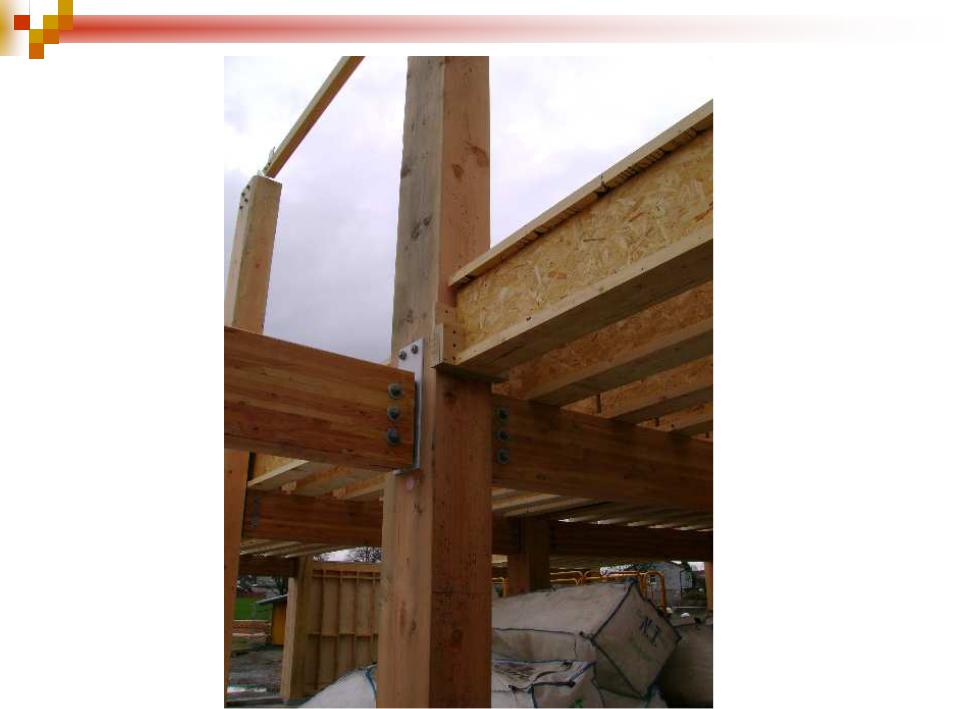

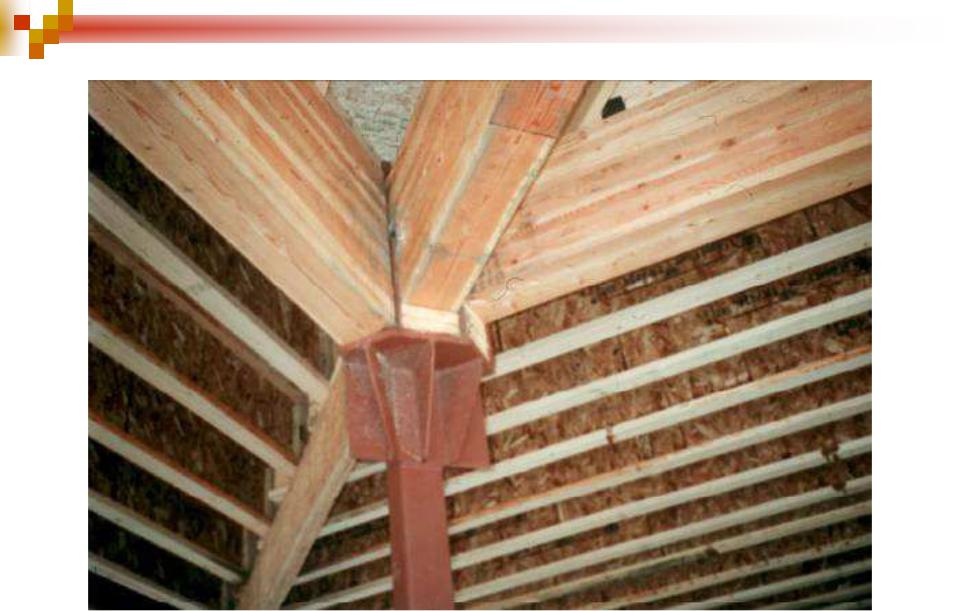

• шарнірний вузол спирання на колону

1

4

5

3

2

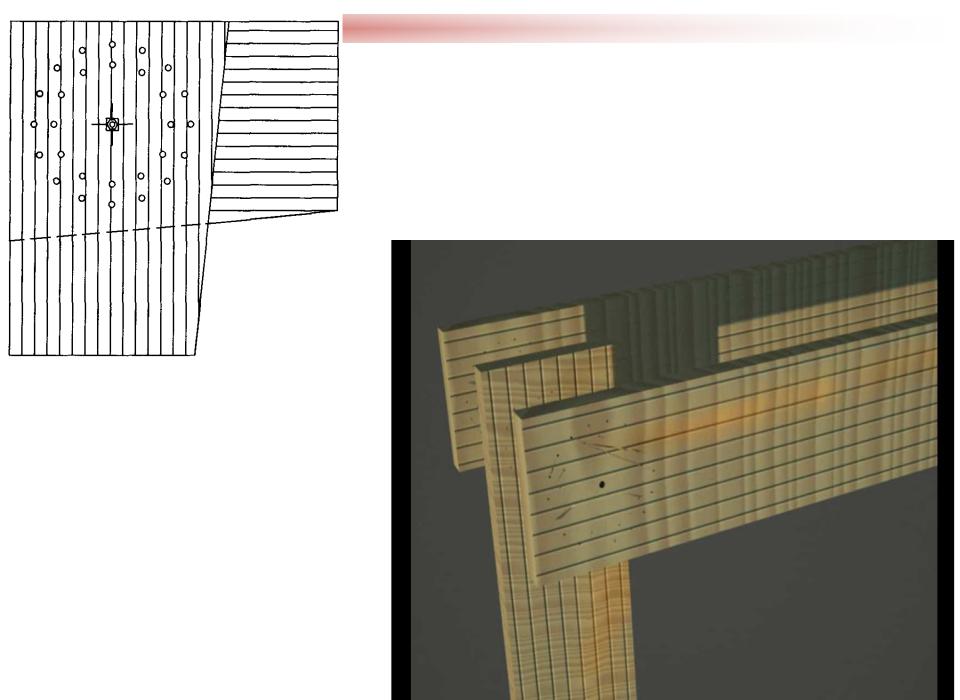

• вузол, що сприймає момент
