Смазочные устройства.

При работе передач продукты износа загрязняют масло, с течением времени оно стареет, свойства его ухудшаются. Поэтому масло, залитое в корпус, периодически меняют. Для слива масла предусмотрено специальное отверстие.

Отверстие для залива масла устанавливают в верхней части корпуса и закрывают пробкой или пробкой-отдушиной с отверстием для выравнивания давления.

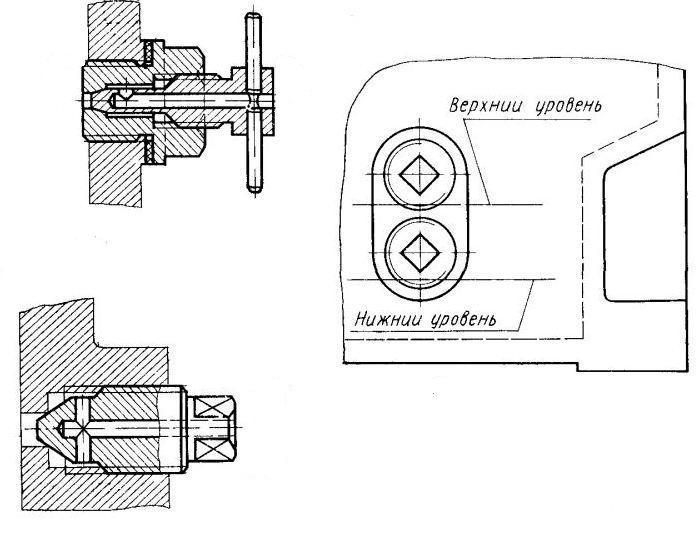

Для контроля уровня масла в корпусе устанавливают маслоуказатели жезловые (щупы) (рис. 15, а), круглые (рис. 15, б) и трубчатые (рис. 13, в) из прозрачного материала, маслоуказатели крановые (рис. 15, г), которые ставят попарно соответственно верхнему и нижнему уровню смазки.

а) б)

в) г)

15. Маслоуказатели

Порядок выполнения работы.

1. Определить тип изучаемого редуктора, составить кинематическую схему, дать её характеристику.

2. Частично разобрать редуктор, произвести замеры в соответствии с таблицей отчёта.

3. Выполнить расчет основных геометрических параметров редуктора.

4. Выполнить кинематический и силовой расчет редуктора.

5. Описать конструкцию редуктора.

Контрольные вопросы.

1. Дайте характеристику кинематической схемы изучаемого редуктора.

2. Каково назначение редуктора?

3. Как соотносятся между собой мощности на входном и выходном валах?

4. Каковы основные потери мощности в редукторе?

5. Как фиксируются зубчатые колеса на валах в окружном и осевом направлениях?

6. Почему шестерню цилиндрической передачи конструируют шире колеса?

7. Каковы преимущества и недостатки косозубой передачи?

8. Дайте характеристику конструкций валов редуктора.

9. Какая схема установки подшипников реализована в изучаемом редукторе?

10. Какие опоры называют фиксирующими, плавающими?

11. Как осуществляется регулирование подшипников?

12. Как регулируют коническое зубчатое зацепление?

13. Каков способ смазывания зубчатых колес редуктора?

14. На какую глубину следует погружать в масло зубчатые колеса?

15. Как смазываются подшипники?

16. Дайте характеристику уплотнений редуктора.

17. Как осуществляется заливка, контроль и слив масла в редукторе?

18. Из какого материала сделан корпус редуктора?

Литература

1. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин. – М.: высшая школа, 2000. – 447 с.

2. Шейнблит А. Е. Курсовое проектирование деталей машин. - М.: Высшая школа. 1999. – 455 с.

3.Чернилевский Д.В. Курсовое проектирование деталей машин и механизмов. – М.: Высшая школа, 1980. – 238 с.

Лабораторная работа

ИЗУЧЕНИЕ И АНАЛИЗ КОНСТРУКЦИИ ЗУБЧАТОГО РЕДУКТОРА

1. Кинематическая схема редуктора

Тип редуктора -

2. Измеренные параметры редуктора

Наименование	Обозначение	Ступени 1 2
Межосевое расстояние, мм Число зубьев шестерни колеса Диаметр вершин, мм шестерни колеса Ширина, мм шестерни колеса Угол наклона зубьев, град	аw z1 z2 da1 da2 b1 b2
