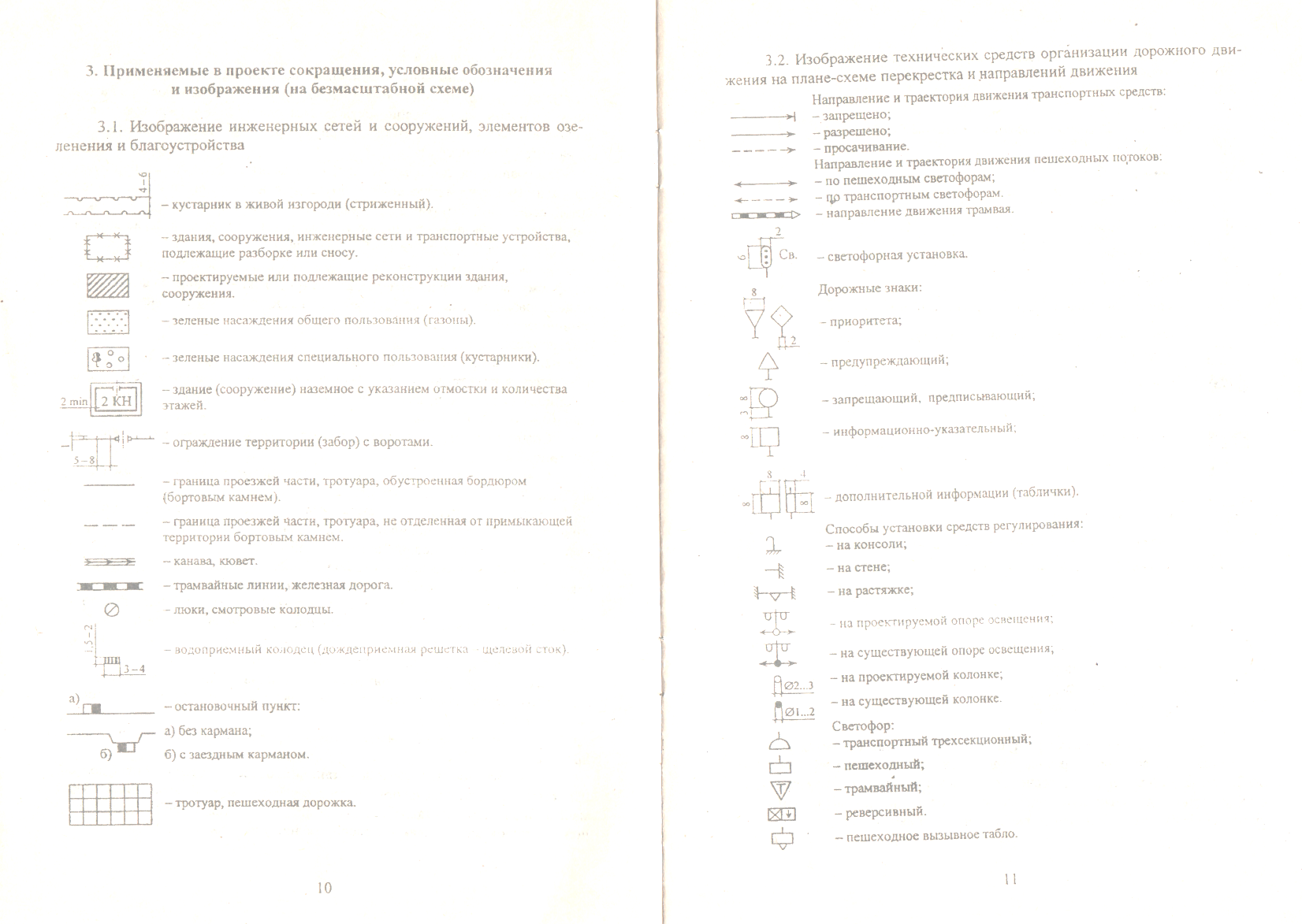

3. Применяемые в проекте сокращения, условные обозначения и изображения (на безмасштабной схеме)
3.1 Изображение инженерных сетей и сооружений, элементов озеленения и благоустройства.
|
|
- кустарник в живой изгороди |
|
|
- здания, сооружения, инженерные сети и транспортные устройства, подлежащие разборке или сносу |
|
|
- проектируемые или подлежащие реконструкции здания, сооружения |
|
|
- зеленые насаждения общего пользования (газоны) |
|
|
- зеленые насаждения специального пользования (кустарники) |
|
|
- здание (сооружение) наземное с указанием отмостки и количества этажей |
|
|
- ограждение территории (забор) с воротами |
|
|
- граница проезжей части, тротуара, обустроенная бордюром (бортовым камнем) |
|
|
- граница проезжей части, тротуара, не отделенная от примыкающей территории бортовым камнем |
|
|
- канава, кювет |
|
|
- трамвайные линии, железная дорога |
|
|
- люки, смотровые колодца |
|
|
- водоприемный колодец |
|
|
- остановочный пункт: а) без кармана б) с заездным карманом |
|
|
- тротуар, пешеходная дорожка |
3.2 Изображение технических средств организации дорожного движения на плане-схеме перекрестка и направление движения.
Направление и траектория движения транспортных средств:
|
|
- запрещено |
|
|
- разрешено |
|
|
- просачивание |
Способы установки средств регулирования:
|
|
- по пешеходным светофорам |
|
|
- по транспортным светофорам |
|
|
- направление движения трамвая |
|
|
- светофорная установка |
Дорожные знаки:
|
|
- приоритета |
|
|
- предупреждающий |
|
|
- запрещающий, предписывающий |
|
|
- информационно-указательный |
|
|
- дополнительной информации (таблички) |
Способы установки средств регулирования:
|
|
- на консоли |
|
|
- на стене |
|
|
- на растяжке |
|
|
- на проектируемой опоре освещения |
|
|
- на существующей опоре освещения |
|
|
- на проектируемой колонке |
|
|
- на существующей колонке |
Светофор
|
|
- транспортный трехсекционный |
|
|
- пешеходный |
|
|
- трамвайный |
|
|
- реверсивный |
|
|
пешеходное вызывное табло |
Дополнительные секции светофора с указанием направления движения
|
|
- направо |
|
|
- налево |
|
|
- прямо |
Сигналы трамвайного светофора, разрешающее движение
|
|
- налево |
|
|
- прямо |
|
|
- направо |
|
|
- прямо и направо |
|
|
- прямо и налево |
|
|
- направо и налево |
|
|
- сигнал трамвайного светофора, запрещающий движение |
Сигналы
светофоров во временной диаграмме
режима регулирования
|
|
- зеленый |
|
|
- красный |
|
|
- желтый |
|
|
- красный с желтым |
|
|
- зеленый мигающий |
|
|
- дорожный контроллер |
|
|
- дорожные ограждения первой группы по ГОСТ 23457-86 |
|
|
- дорожные ограждения второй группы по ГОСТ 23457-86 |
3.3 Сокращения
УДС – улично-дорожная сеть
ОД – организация движения
ТСОД – технические средства организации движения
ТС – транспортные средства.
