.docЛекция 6. Компараторы (продолжение).
На рис. 6.1 – 6.2 приведены схемы выходных буферов, которые, как правило, применяются с нестробируемыми схемами принятия решения. Выходные буферы для тактируемых схем принятия решения, как правило, выполняются на основе RS – триггеров (рис. 6.3).
Рис. 6.1. Примеры выходных буферов: а – на nМОП входных транзисторах; б – на pМОП входных транзисторах
Рис. 6.2. Пример выходного буфера с автосмещением
Рис. 6.3. Примеры выходных буферов на R – S триггерах
На рис. 6.4 – 6.9 приведены примеры построения компараторов, а в табл. 6.1 дано их краткое описание.
Т а б л и ц а 6.1. Описание компараторов
|
Тип компаратора |
Описание |
Возможные области применения |
|
1 |
2 |
3 |
|
Простой компаратор без гистерезиса (рис. 6.4) |
Компаратор является хорошей заменой операционным усилителям в схемах принятия решения. По сравнению со схемами на ОУ, компаратор занимает меньшую площадь и обладает более высоким быстродействием |
Схемы с использованием положительной ОС, не требующие высокого быстродействия |
|
Простой компаратор с многокаскадным предусилителем (рис. 6.5) |
Компаратор обладает повышенным быстродействием |
Схемы восстановления цифровых данных |
|
Простой компаратор с гистерезисом (рис. 6.6) |
Компаратор занимает малую площадь. Не требует дополнительных элементов для введения гистерезиса |
Схемы контроля уровня и диапазона напряжений |
|
Стробируемый компаратор (рис. 6.7) |
Компаратор обладает высоким разрешением и быстродействием, обеспечивает сравнение сигналов в заданный момент времени, сохраняет результат сравнения на выходе до момента следующего сравнения |
Дельта – сигма модуляторы, АЦП |
|
Тактируемый динамический компаратор на инверторах (рис. 6.8) |
Компаратор обладает минимальной площадью и сравнительно низким смещением нуля. Требует фазы предустановки |
Простые АЦП последовательного типа, АЦП параллельного типа |
|
Тактируемый компаратор с автокомпенсацией смещения нуля предусилителя (рис. 6.9) |
Компаратор обладает малым смещением нуля и относительно высоким быстродействием. Требует фазы предустановки |
Быстродействующие прецизионные схемы |
Рис. 6.4. Простой компаратор без гистерезиса

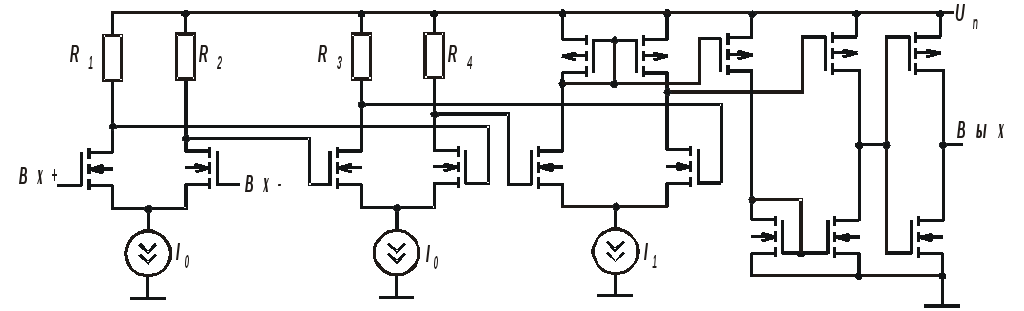

Рис. 6.5. Простой компаратор с многокаскадным предусилителем
Р
ис.
6.6. Простой компаратор с гистерезисом
Рис. 6.7. Стробируемый компаратор
Рис. 6.8. Тактируемый динамический компаратор на инверторах
Рис. 6.9. Тактируемый компаратор с автокомпенсацией смещения нуля предусилителя
